24 ولت 250 وات نما 34 موتور بدون برس بدون گشتاور دور کم سرعت
نام محصول | موتور DC بدون برس | نوع سیم پیچ | ستاره |
---|---|---|---|
کلاس عایق | ب | دمای محیط | -20 + 50 50 |
زاویه جلوه هال | 120 درجه زاویه برق | دارای سرعت | 3800 دور در دقیقه |
مقاومت عایق | 100MΩ حداقل .500 ولت DC | قدرت دی الکتریک | 600VAC 1 دقیقه |
حداکثر نیروی شعاعی | 115N (10 میلی متر از فلنج جلو) | حداکثر نیروی محوری | 45N |
برجسته | nema 34 bldc motor,24v 250w bldc motor,57blf motor |
57BLF nema 34 موتور گشتاور بالا IP40 بدون برس DC 250W برای بازوهای رباتیک
57BLF01 3 فاز 8 قطب ولتاژ 24 ولت ، جریان نامی 3.33A ، گشتاور امتیاز 0.2 نیوتن متر
57BLF02 3 قطب 8 ولتاژ ولتاژ 24 ولت ، جریان نامی6.67A ، گشتاور نامی 0.4 نیوتن متر
ولتاژ 3 قطب 3 فاز 57BLF03 24 ولت ، جریان نامی10A ، گشتاور نامی 0.6 نیوتن متر
57BLF04-001 3 قطب 8 فاز ولتاژ 36V ، جریان نامی8.87A ، گشتاور نامی 0.8 نیوتن متر
مشخصات برق:
مدل | مدل | مدل | مدل | ||
مشخصات | واحد | 57BLF01 | 57BLF02 | 57BLF03 | 57BLF04-001 |
تعداد فازها | فاز | 3 | |||
تعداد لهستانی ها | لهستانی ها | 8 | |||
ولتاژ محاسبه شده | VDC | 24 | 36 | ||
سرعت رتبه بندی شده | دور در دقیقه | 3000 | 3000 | 3000 | 3000 |
جریان دارای امتیاز | آ | 3.33 | 6.67 | 10.0 | 8.87 |
گشتاور دارای امتیاز | Nm | 0.2 | 0.4 | 0.6 | 0.8 |
قدرت دارای امتیاز | دبلیو | 80 | 125 | 188 | 251 |
حداکثر گشتاور | Nm | 0.6 | 1.2 | 1.8 | 2.4 |
اوج جریان | آمپر | 10.0 | 20.0 | 30.0 | 26.6 |
گشتاور ثابت | Nm / A | 06/0 | 06/0 | 06/0 | 09/0 |
ثابت EMF | V / kRPM | 6.3 | 6.3 | 6.3 | 9.47 |
طول بدن | میلی متر | 59 | 80 | 101 | 122 |
وزن | کیلوگرم | 0.61 | 0.94 | 1.25 | 1.59 |
* محصولات را می توان با درخواست ویژه سفارشی کرد.

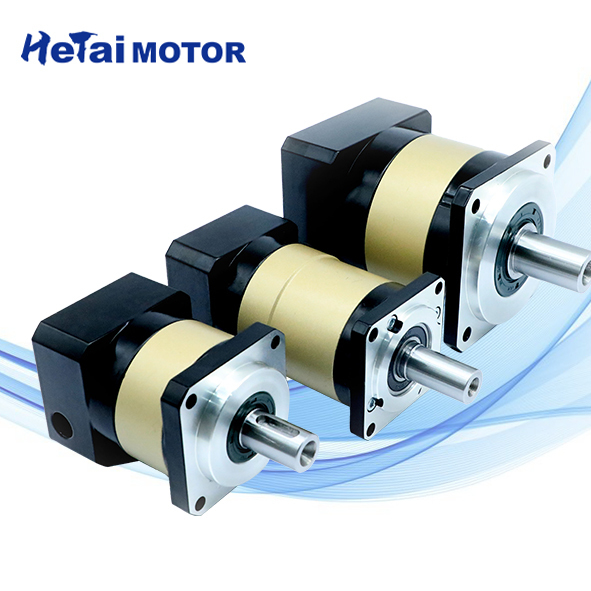

* محصولات می توانند با گیربکس 42 ، 52 ، 56 ، 63 میلی متر مطابقت داشته باشند
نمودار سیم کشی
تابع | رنگ | ||
+ 5 ولت | قرمز | UL1007 26AWG | |
سالن A | رنگ زرد | ||
HALLB | سبز | ||
HALLC | آبی | ||
GND | سیاه | ||
مرحله A | رنگ زرد | UL1015 20AWG | |
مرحله B | سبز | ||
مرحله C | آبی |
ابعاد مکانیکی
Changzhou Hetai Motors یک تولید کننده موتور باتجربه است.برای بیش از 20 سال ، Hetai وقف خود را برای ارائه حرفه ای طراحی یکپارچه سازی برق و استراتژی های اتوماسیون برای مشتریان ارائه می دهد.ما تجهیزات ساخت متغیری مانند خط مونتاژ ، آسیاب استوانه ای اتوماتیک و مراکز ماشینکاری CNC نیز داریم.
