چاپگر جوهر افشان چرخ دنده استپر موتور نما 11 28 میلی متر

چاپگر جوهر افشان چرخ دنده استپر موتور نما 11 28 میلی متر

Brand Name:	Hetai
Model Number:	28BYGH507-03AG6
MOQ:	50
قیمت:	USD
Delivery Time:	28-31
Payment Terms:	L / C ، D / P ، T / T ، Western Union، MoneyGram

Detail Information

Product Description

Detail Information

محل منبع:

چین

گواهی:

CE ROHS ISO

نام محصول:

موتور گیربکس پله ای سیاره ای

نرخ کاهش:

1 ： 6

نگه داشتن گشتاور:

2400 گرم مکعب

جاری:

2.0 A / Phase

زاویه مرحله:

1.8 درجه

دقت مرحله:

٪ 5٪

ولتاژ محاسبه شده:

5.4 ولت

تلقین:

1.9 میلی آمپر ساعت / فاز

مقاومت:

2.7 Ω / فاز

حداکثر بار شعاعی:

28 ن

حداکثر بار محوری شفت:

10 نانومتری

سطح حفاظت:

IP40

دمای محیط:

-20 + 50 50

مقاومت عایق:

100MΩ حداقل .500 ولت DC

قدرت دی الکتریک:

500VAC 1 دقیقه

طول:

80 میلی متر

جزئیات بسته بندی:

کارتن با جعبه فوم داخلی ، پالت

قابلیت ارائه:

10000 قطعه / ماه

برجسته کردن:

موتور استپر چاپگر جوهر افشان

موتور پله ای دنده ای نما 11

استپر موتور نما 11 28 میلی متر

Product Description

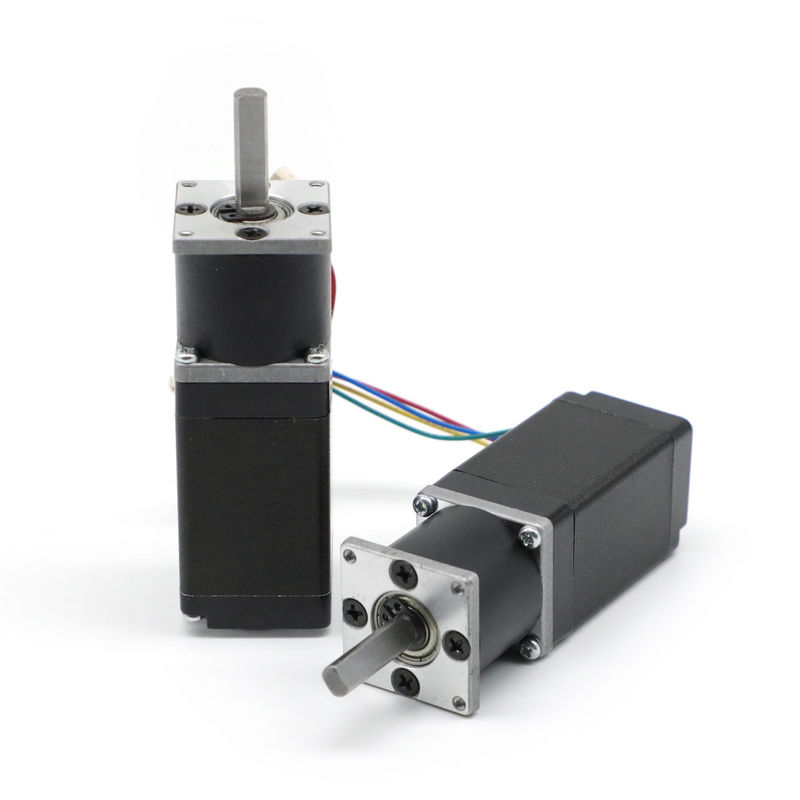

28BYGH nema 11 موتور گیربکس پله ای برای چاپگرهای جوهر افشان

موتور پله ای 28BYGH دارای دنده خروجی بالا و موقعیت دقیق است.

مشخصات برق

28BYGH507-03AG6
STEP ANGLE	درجه / مرحله	1.8
ولتاژ محاسبه شده	V	5.4
جاری	A / PHASE	2.0
مقاومت	Ω / مرحله	2.7
استقرا	mH / PHASE	1.9
نگه داشتن گشتاور	g.cm	2400
کلاس عایق		ب

مشخصات الكترونیكی قسمت موتور:

مدل	STEP ANGLE (درجه / قدم)	رهبر سیم WIRE (نه.)	ولتاژ (V)	جاری (A / Phase)	مقاومت (Ω / مرحله)	استقرا (MH / PHASE)	نگه داشتن گشتاور (G.CM)	ارتفاع موتور L (MM)	وزن موتور (کیلوگرم)
28BYGH102-01	1.8	4	90/3	0.67	6.3	3.2	600	32	0.11
28BYGH105-01	1.8	6	3.1	0.95	3.3	1.0	430	32	0.11
28BYGH301	1.8	4	4.56	0.67	6.8	4.9	950	45	0.17
28BYGH303	1.8	6	3.40	0.95	3.4	1.0	750	45	0.14
28BYGH501	1.8	4	8.04	0.67	12.0	7.2	1200	51	0.19
28BYGH502	1.8	6	80/3	0.95	4.0	1.3	900	51	0.20

مشخصات برق گیربکس 28 میلی متر:
نرخ کاهش	1/6
تعداد قطارهای دنده ای	1
بازده انتقال	81٪
گشتاور تحمل رتبه ای	0.2 نیوتن متر
حداکثر گشتاور تحمل لحظه ای	0.6 نیوتن متر
بار شعاعی (10 میلی متر از فلنج)	N80N
بار محوری شفت	N30N
طول (میلی متر)	28.5
وزن (گرم)	105
مصالح ساختمانی	فلز
تحمل در خروجی	یاطاقان آستین
فشار حداکثر فشار شفت	N200N
شعاعی بازی شافت(میلی متر)	03.03 ≤
تراست بازی شافت(میلی متر)	0.4 .4
واکنش بدون بار (°)	1.5 ≤

*** توجه: محصولات را می توان با درخواست شما سفارشی کرد.لطفا برای اطلاعات بیشتر با ما تماس بگیرید.

چاپگر جوهر افشان چرخ دنده استپر موتور نما 11 28 میلی متر 0

نمودار سیم کشی

چاپگر جوهر افشان چرخ دنده استپر موتور نما 11 28 میلی متر 1

کاربرد محصول

چاپگر بزرگ تزریقی

چاپگر جوهر افشان چرخ دنده استپر موتور نما 11 28 میلی متر 2

مزیت موتور گیربکس سیاره ای:

1. گیربکس سیاره ای سیستم انتقال قدرت قابل انعطاف و قابل اطمینان را تضمین می کند

2. نسبت سرعت گسترده با طول عمر طولانی

3. طراحی منحصر به فرد برای تراکم قدرت بالا

4. دقت بالا

جعبه دنده های سیاره ای برای نسبت بالایی از انرژی ورودی طراحی شده اند که به یکپارچه سازی سایر تنظیمات دنده کمک می کند.
