خطی استپ موتور
Created with Pixso. محرک خطی 57BYGH Nema 23 با موتور پله ای

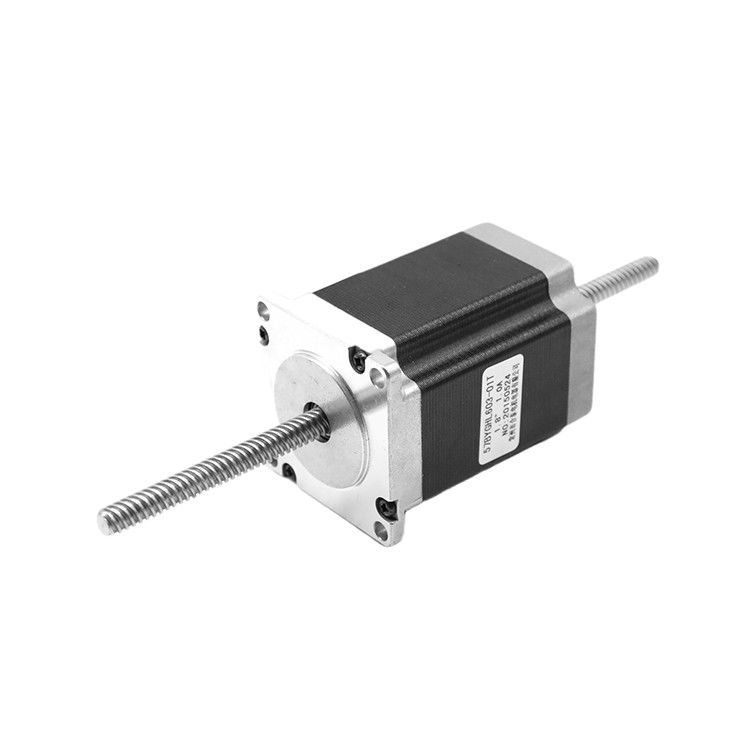

محرک خطی 57BYGH Nema 23 با موتور پله ای

نام تجاری: Hetai
شماره مدل: 57BYGHL
مقدار تولیدی: 50
قیمت: USD
زمان تحویل: 28-31
شرایط پرداخت: L / C ، D / P ، T / T ، Western Union، MoneyGram
اطلاعات دقیق
محل منبع:
چین
گواهی:
CE ROHS ISO
نام محصول:
موتور گام خطی
زاویه مرحله:
1.8 درجه
دقت مرحله:
٪ 5٪
افزایش دما:
80 ℃ حداکثر
دمای محیط:
-20 + 50 50
مقاومت عایق:
100MΩ حداقل .500 ولت DC
قدرت دی الکتریک:
500VAC 1 دقیقه
حداکثر نیروی شعاعی:
75N (10 میلی متر از فلنج جلو)
حداکثر نیروی محوری:
15N
جزئیات بسته بندی:
کارتن با جعبه فوم داخلی ، پالت
قابلیت ارائه:
10000 قطعه در ماه
برجسته کردن:

استپر موتور خطی کوچک

,

محرک پیچ موتور سرب

,

محرک خطی نما

توضیح محصول

سری 57BYGHL موتور مرحله ای خطی گشتاور بالا NEMA 23 1.8 درجه



ویژگی های موتور گام خطی

مهندسان معمولاً از این محرکهای خطی در تاسیسات بزرگتر استفاده می کنند.در محورهایی که بارهای سنگین تری را جابجا می کنند و در برنامه های پیشرفته پزشکی یا دست زدن به مواد مانند ماشین آلات انتخاب مکان که به دقت بسیار بالایی نیاز دارند.مانند معادل های چرخشی ، موتورهای پله ای خطی یا از اکراه متغیر (فقط توضیح داده شده) یا از حالت ترکیبی استفاده می کنند.یک صفحه پله ای خطی ترکیبی مانند استپر خطی با اکراه متغیر است.در مقابل ، این جاعل دارای آهنرباهای دائمی متعدد ، مغناطیسی مغناطیسی U شکل (با سیم پیچ هایی در اطراف آنها) و یوغ فولادی است.



مشخصات برق



مدل STEP ANGLE
(درجه / قدم)
سیم سربی
(نه.)
ولتاژ
(V)
جاری
(A / Phase)
مقاومت
(Ω / مرحله)
استقرا
(MH / PHASE)
نگه داشتن گشتاور
(KG.CM)
ارتفاع موتور
L (MM)
وزن موتور
(کیلوگرم)
57BYGHL013-15 1.8 4 2.7 1.5 1.8 4.0 4.0 41 0.45
57BYGHL216-10 1.8 4 3.3 1.7 95/1 6.0 10.0 51 0.65
57BYGHL401-03 1.8 4 6.0 0.6 10.0 32.0 9.0 56 0.70
57BYGHL602-07 1.8 4 10.4 0.8 13.0 42.0 19.8 78 1.00
57BYGHL815-01 1.8 4 7.36 1.6 4.6 16.0 20.0 84 1.13



محرک خطی 57BYGH Nema 23 با موتور پله ای 0محرک خطی 57BYGH Nema 23 با موتور پله ای 1

نمودار سیم کشی

محرک خطی 57BYGH Nema 23 با موتور پله ای 2











*** توجه: محصولات را می توان با درخواست شما سفارشی کرد.لطفا برای اطلاعات بیشتر با ما تماس بگیرید.
