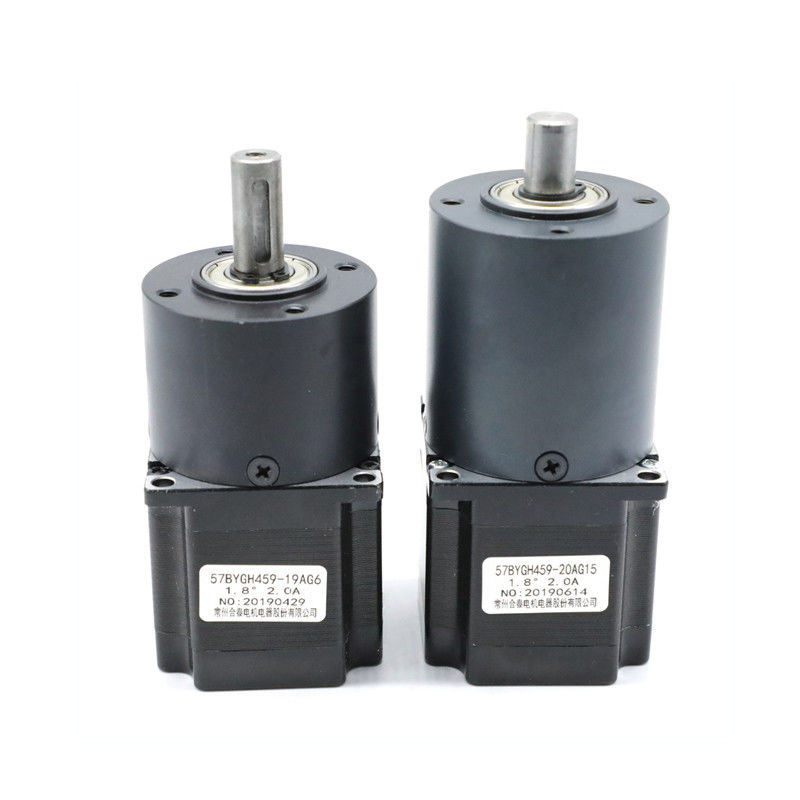

موتور پله ای 20 کیلوگرمی با گیربکس سیاره ای
| محل منبع | چین |
|---|---|
| نام تجاری | HeTai |
| گواهی | CE ROHS ISO |
| شماره مدل | 57BYGH |
| مقدار حداقل تعداد سفارش | 50 |
| قیمت | USD |
| جزئیات بسته بندی | کارتن با جعبه فوم داخلی ، پالت |
| زمان تحویل | 25 روز |
| شرایط پرداخت | L / C ، D / P ، T / T ، Western Union، MoneyGram |
| قابلیت ارائه | 10000 قطعه در ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام محصول | پله موتور گیربکس | مواد گیربکس | متالورژی پودر ، آلیاژ روی ، پلاستیک های مهندسی |
|---|---|---|---|
| حداکثر نسبت کاهش | 1: 216 | دقت مرحله | ٪ 5٪ |
| افزایش دما | 80 ℃ حداکثر | مقاومت عایق | 100MΩ حداقل .500 ولت DC |
| دمای محیط | -20 + 50 50 | قدرت دی الکتریک | 500VAC 1 دقیقه |
| حداکثر نیروی شعاعی | 75N (20 میلی متر از فلنج جلو) | حداکثر نیروی محوری | 15N |
| برجسته | پله موتور با گیربکس سیاره ای,پله موتور 20 کیلوگرم,پله موتور 20 کیلوگرم سانتی متر |
||
توضیحات محصول
انتخاب 57BYGH با متالورژی پودر و جعبه دنده سیاره ای آلیاژ روی چند گزینه
برای موتورهای سری 57BYGH می توانید با گیربکس سیاره ای مطابقت داشته باشید42،52،56،63میلی متر
آلیاژ روی و پلاستیک های مهندسی در مقایسه با متالورژی پودر مقرون به صرفه تر هستند
42 میلی متر
متالورژی پودر
52 میلی متر
آلیاژ روی
56 میلی متر
متالورژی پودر
آلیاژ روی
پلاستیک های مهندسی
63 میلی متر
آلیاژ روی
همچنین از جعبه دنده های سیاره ای در صنایع مختلف برای کاربردهای مختلف استفاده می شود.آنها دارای دقت بالا و نسبت گشتاور به حجم بالا هستند و آنها را برای برنامه هایی که شامل می شوند مناسب می کند.افزایش گشتاور ، کاهش سرعت ، موقعیت دقیق و کنترل ماشین آلات قابل تکرار.
مشخصات موتور MOTOR PART:
| مدل | STEP ANGLE (درجه / قدم) |
سیم سربی (نه.) |
ولتاژ (V) |
جاری (A / Phase) |
مقاومت (Ω / مرحله) |
استقرا (MH / PHASE) |
نگه داشتن گشتاور (KG.CM) |
ارتفاع موتور L (MM) |
وزن موتور (کیلوگرم) |
|---|---|---|---|---|---|---|---|---|---|
| 57BYGH001A | 1.8 | 4 | 6.0 | 0.5 | 12 | 20 | 3.5 | 41 | 0.45 |
| 57BYGH048-11 | 1.8 | 4 | 4.4 | 2.0 | 2.2 | 5.0 | 6.0 | 41 | 0.45 |
| 57BYGH201-22A | 1.8 | 4 | 6.6 | 0.6 | 11 | 25 | 7.0 | 51 | 0.65 |
| 57BYGH218-45 | 1.8 | 4 | 2.6 | 2.0 | 1.3 | 4 | 8.0 | 51 | 0.65 |
| 57BYGH420-77 | 1.8 | 6 | 3.8 | 2.0 | 1.9 | 3.5 | 9.0 | 56 | 0.70 |
| 57BYGH432-63A | 1.8 | 6 | 2.4 | 3.0 | 0.8 | 1.2 | 9.0 | 56 | 0.70 |
| 57BYGH633-131 | 1.8 | 6 | 3.0 | 3.0 | 1.0 | 1.8 | 13.5 | 78 | 1.00 |
| 57BYGH639-10E | 1.8 | 4 | 2.1 | 4.2 | 0.5 | 1.6 | 18 | 78 | 1.13 |
| 57BYGH801-01 | 1.8 | 6 | 3.3 | 3.0 | 1.1 | 2.5 | 16 | 84 | 1.13 |
| 57BYGH815 | 1.8 | 4 | 7.36 | 1.6 | 4.6 | 16 | 20 | 84 | 1.13 |
* محصولات را می توان با درخواست ویژه سفارشی کرد.
* محصولات می توانند با گیربکس مطابقت داشته باشند 42،52،57،63میلی متر
نمودار سیم کشی
ابعاد مکانیکی
گیربکس مشخصات برق:
قطر خارج 42 میلی متر متالورژی پودر
| مصالح ساختمانی | تحمل در خروجی | بار شعاعی (10 میلی متر از فلنج) N | بار محوری شفت (N) | فشار شفت فشار حداکثر (N) | شعاعی بازی شافت (میلی متر) | تراست بازی شافت (میلی متر) | واکنش بدون بار (°) |
| متالورژی پودر | بلبرینگ آستین | ≤120 | ≤80 | 500 پوند | 03.03 ≤ | ≤.0.1 | 1.5 ≤ |
| نرخ کاهش | گشتاور تحمل امتیاز (Nm) | حداکثر گشتاور تحمل لحظه ای (Nm) | بهره وری٪ |
طول ل (میلی متر) |
وزن (گرم) | تعداد قطارهای دنده ای |
| 1/4 | 1.0 | 3.0 | 81٪ | 32.5 | 170 | 1 |
| 1/6 | ||||||
| 15/1 | 4.0 | 12 | 72٪ | 46.3 | 207 | 2 |
| 18/1 | ||||||
| 25/1 | ||||||
| 1/36 | ||||||
| 1/54 |
8.0
|
25
|
65٪
|
60.1
|
267
|
3 |
| 1/65 | ||||||
| 90/1 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | 65٪ | 60.1 | 267 |
ابعاد مکانیکی
قطر خارج 52 میلی مترآلیاژ روی
| مصالح ساختمانی | تحمل در خروجی | بار شعاعی (10 میلی متر از فلنج) N | بار محوری شفت (N) | فشار شفت فشار حداکثر (N) | شعاعی بازی شافت (میلی متر) | تراست بازی شافت (میلی متر) | واکنش بدون بار (°) |
| آلیاژ روی | یاتاقان آستین | 50450 | ≤200 | 1000 پوند | 03.03 ≤ | ≤.0.1 | 1.5 ≤ |
| نرخ کاهش | گشتاور تحمل امتیاز (Nm) | حداکثر گشتاور تحمل لحظه ای (Nm) | بهره وری٪ |
طول L (میلی متر) |
وزن (گرم) | تعداد قطارهای دنده ای | نرخ کاهش |
| 13/1 | 13/1 | 2.0 | 6.0 | 81٪ | 52.9 | 345 | 1 |
ابعاد مکانیکی
قطر خارج 56 میلی متر متالورژی پودر
| مصالح ساختمانی | تحمل در خروجی | بار شعاعی (10 میلی متر از فلنج) N | بار محوری شفت (N) | فشار شفت فشار حداکثر (N) | شعاعی بازی شافت (میلی متر) | تراست بازی شافت (میلی متر) | واکنش بدون بار (°) |
| متالورژی پودر | یاتاقان آستین | 50450 | ≤200 | 1000 پوند | 03.03 ≤ | ≤.0.1 | 1.5 ≤ |
| نرخ کاهش | گشتاور تحمل امتیاز (Nm) | حداکثر گشتاور تحمل لحظه ای (Nm) | بهره وری٪ |
طول ل (میلی متر) |
وزن (گرم) | تعداد قطارهای دنده ای |
| 1/4 | 2.0 | 6.0 | 81٪ | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 15/1 | 8.0 | 25 | 72٪ | 59.6 | 700 | 2 |
| 18/1 | ||||||
| 26/1 | ||||||
| 1/47 | 16 |
50
|
72٪ | 59.6 | 700 | 2 |
| 1/66 |
ابعاد مکانیکی
قطر خارج 56 میلی متر پلاستیک های مهندسی
| مصالح ساختمانی | تحمل در خروجی | بار شعاعی (10 میلی متر از فلنج) N | بار محوری شفت (N) | فشار شفت فشار حداکثر (N) | شعاعی بازی شافت (میلی متر) | تراست بازی شافت (میلی متر) | واکنش بدون بار (°) |
| پلاستیک های مهندسی | بلبرینگ آستین | 50450 | ≤200 | 1000 پوند | 03.03 ≤ | ≤.0.1 | 1.5 ≤ |
| نرخ کاهش | گشتاور تحمل امتیاز (Nm) | حداکثر گشتاور تحمل لحظه ای (Nm) | بهره وری٪ |
طول ل (میلی متر) |
وزن (گرم) | تعداد قطارهای دنده ای |
| 15/1 | 8.0 | 25 |
72٪
|
61.6 | 450 |
2
|
| 18/1 | ||||||
| 26/1 | ||||||
| 1/47 | 16 |
50
|
||||
| 1/66 |
ابعاد مکانیکی
قطر خارج 56 میلی متر آلیاژ روی
| مصالح ساختمانی | تحمل در خروجی | بار شعاعی (10 میلی متر از فلنج) N | بار محوری شفت (N) | فشار شفت فشار حداکثر (N) | شعاعی بازی شافت (میلی متر) | تراست بازی شافت (میلی متر) | واکنش بدون بار (°) |
| آلیاژ روی | یاتاقان آستین | 50450 | ≤200 | 1000 پوند | 03.03 ≤ | ≤.0.1 | 1.5 ≤ |
| نرخ کاهش | گشتاور تحمل امتیاز (Nm) | حداکثر گشتاور تحمل لحظه ای (Nm) | بهره وری٪ |
طول ل (میلی متر) |
وزن (گرم) | تعداد قطارهای دنده ای |
| 1/4 |
2.0
|
6 | 81٪ |
43.3
|
350 | 1 |
| 1/6 | ||||||
| 13/1 | 52.7 | 400 |
ابعاد مکانیکی
قطر 63 میلی متر آلیاژ روی
| مصالح ساختمانی | تحمل در خروجی | بار شعاعی (10 میلی متر از فلنج) N | بار محوری شفت (N) | فشار شفت فشار حداکثر (N) | شعاعی بازی شافت (میلی متر) | تراست بازی شافت (میلی متر) | واکنش بدون بار (°) |
| آلیاژ روی | یاتاقان آستین | 50450 | ≤200 | 1000 پوند | 03.03 ≤ | ≤.0.1 | 1.5 ≤ |
| نرخ کاهش | گشتاور تحمل امتیاز (Nm) | حداکثر گشتاور تحمل لحظه ای (Nm) | بهره وری٪ |
طول L (میلی متر) |
وزن (گرم) | تعداد قطارهای دنده ای |
| 1/8 | 3.0 | 8.0 | 81٪ | 75.5 | 400 | 1 |
ابعاد مکانیکی
