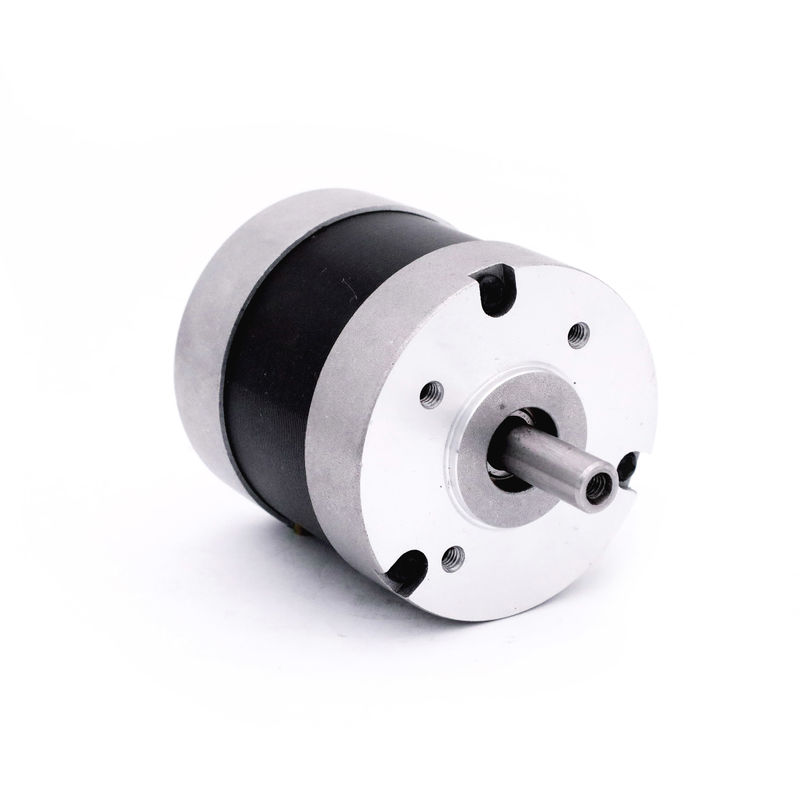

57mm 24v 4 Pole Micro Bldc Motor 2500 Rpm 138W 1.32NM

57mm 24v 4 Pole Micro Bldc Motor 2500 Rpm 138W 1.32NM

نام تجاری:	HeTai
شماره مدل:	57BL
مقدار تولیدی:	50
قیمت:	USD
زمان تحویل:	25 روز
شرایط پرداخت:	L / C ، D / P ، T / T ، Western Union، MoneyGram

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE ROHS ISO

نام محصول:

موتور DC بدون جاروبک

نوع سیم پیچ:

ستاره

زاویه جلوه هال:

زاویه الکتریکی 120 درجه

کلاس عایق:

سطح IP:

مقاومت عایق:

100MΩ حداقل 500VC DC

قدرت دی الکتریک:

600VAC 1 دقیقه

دمای محیط:

-20℃~+50℃

حداکثر نیروی شعاعی:

75N (10 میلی متر از فلنج جلو)

حداکثر نیروی محوری:

جزئیات بسته بندی:

کارتن با جعبه فوم داخلی ، پالت

قابلیت ارائه:

10000 قطعه در ماه

برجسته کردن:

Micro Bldc Motor 2500Rpm 57mm 1.32NM

4 Pole Micro Bldc Motor 1.32NM

24v dc motor 2500 rpm 1.32NM

توضیح محصول

بدون براش موتور bldc 57BL 138W micro 1.32NM CE ROHS سفارشی سازی ISO

سری 57BL نوعی موتور BLDC با بدنه استوانه ای است.محدوده سرعت از 2500 دور در دقیقه تا 3000 دور در دقیقه و گشتاور نامی از 0.057 تا 0.44 نیوتن متر است.

نام محصول	موتور DC بدون جاروبک	نوع سیم پیچ	ستاره
زاویه اثر هال	زاویه الکتریکی 120 درجه	کلاس عایق	ب
سطح IP	IP40	مقاومت عایق	100MΩ حداقل 500VC DC
قدرت دی الکتریک	600VAC 1 دقیقه	دمای محیط	-20℃~+50℃
حداکثر نیروی شعاعی	75N (10 میلی متر از فلنج جلو)	حداکثر نیروی محوری	15N

مشخصات برق:

		مدل	مدل	مدل	مدل	مدل	مدل
مشخصات	واحد	57BL01G	57BL02A	57BL03B	57BL04A	57BL05A	57BL06
تعداد فازها	فاز	3	3	3	3	3	3
تعداد لهستانی ها	لهستانی ها	4	4	4	4	4	4
ولتاژ محاسبه شده	VDC	24	24	24	24	24	24
سرعت رتبه بندی شده	دور در دقیقه	2500	3000	3000	3000	3000	3000
جریان رتبه بندی شده	آ	0.77	1.87	3.17	3.67	5.33	7.00
گشتاور نامی	نیوتن متر	0.057	0.11	0.18	0.22	0.33	0.44
قدرت امتیازی	دبلیو	15	34.5	56	69	104	138
اوج گشتاور	نیوتن متر	0.17	0.33	0.54	0.66	0.99	1.32
اوج جریان	آمپر	2.3	5.6	9.5	11	16	21
ثابت گشتاور	Nm/A	0.074	0.059	0.057	0.060	0.062	0.063
EMF پشت ثابت	V/kRPM	7.75	6.2	5.9	6.3	6.5	6.6
طول بدن	میلی متر	41.5	46.5	56.5	66.5	86.5	106.5
وزن	کیلوگرم	0.35	0.44	0.56	0.67	0.95	1.18

*محصولات می توانند با گیربکس 42،52،56 مطابقت داشته باشند

*محصولات را می توان با درخواست ویژه سفارشی کرد.

نمودار سیم کشی

تابع	رنگ
+ 5 ولت	قرمز	UL1007 26AWG
سالن A	رنگ زرد
هالب	سبز
HALLC	آبی
GND	سیاه
فاز A	رنگ زرد	UL1015 20AWG
فاز B	سبز
فاز C	آبی

ابعاد مکانیکی

57mm 24v 4 Pole Micro Bldc Motor 2500 Rpm 138W 1.32NM 0

بر اساس تمام این مزایا، شرکت ما در تولید موتورهای پله ای هیبریدی، موتورهای براشلس DC، موتورهای سروو، موتورهای گیربکس و غیره تخصص دارد.این محصولات در ربات ها، ماشین آلات بسته بندی، ماشین آلات نساجی، ابزار پزشکی، ماشین آلات چاپ، تجهیزات لجستیکی هوشمند استفاده می شود... شرکت هتای همچنین محصولات خود را به ایالات متحده آمریکا، اروپا، آسیای جنوب شرقی و سراسر چین ارسال می کند.

57mm 24v 4 Pole Micro Bldc Motor 2500 Rpm 138W 1.32NM 1

یک موتور BLDC از مزایای انواع موتورهای AC، DC و یونیورسال بهره می برد و آنها را در یک واحد ترکیب می کند.دارای عمر طولانی، تعمیر و نگهداری کم، عملکرد بی صدا و توانایی سرعت متغیر یک موتور AC است.گشتاور راه اندازی بالا و منحنی سرعت-گشتاور خطی یک موتور DC.و مانند هر دو موتور AC و DC، با گیربکس ها به خوبی کار می کند.موتورهای DC بدون جاروبک دارای چگالی توان بالایی هستند و پس از موتور یونیورسال در رتبه دوم قرار دارند و بهترین راندمان بین 65 تا 80 درصد را دارند.
