گیربکس کوچک موتور بدون برس NEMA 14 24v 36mm 2 Nm

گیربکس کوچک موتور بدون برس NEMA 14 24v 36mm 2 Nm

نام تجاری:	Hetai
شماره مدل:	سری 36BLY01E
مقدار تولیدی:	50
قیمت:	USD
زمان تحویل:	28-31
شرایط پرداخت:	L / C ، D / P ، T / T ، Western Union، MoneyGram

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE ROHS ISO

نام محصول:

موتور گیربکس براشلس

نوع سیم پیچ:

ستاره

زاویه جلوه هال:

زاویه الکتریکی 120 درجه

کلاس عایق:

دمای محیط:

-20℃~+50℃

مقاومت عایق:

100MΩ حداقل 500VC DC

قدرت دی الکتریک:

600VAC 1 دقیقه

سطح حفاظت:

IP40

نسبت کاهش:

1:94

گشتاور تحمل نامی:

2.5 نیوتن متر

جزئیات بسته بندی:

کارتن با جعبه فوم داخلی ، پالت

قابلیت ارائه:

5000PCS / ماه

برجسته کردن:

NEMA 14 24v

nema 14 36mm

گیربکس سیاره ای برای موتور بدون برس

توضیح محصول

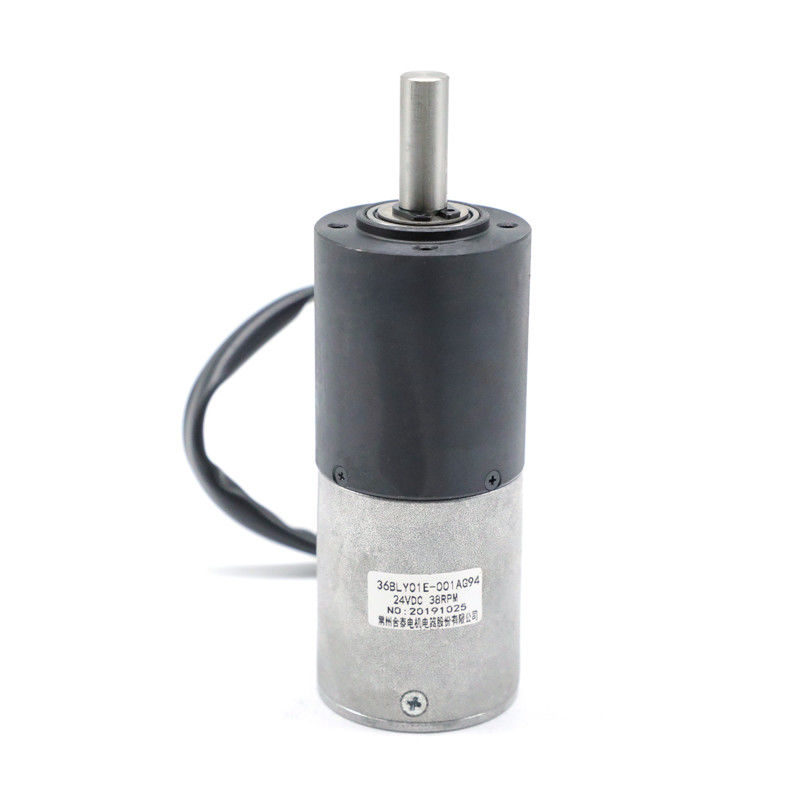

36BLY01E-001AG94 موتور گیربکس سیاره‌ای NEMA 14 اندازه کوچک 2 نیوتن متر راندمان بالا

36BLY01E-001AG94 از یک گیربکس متالورژی پودر استفاده می کند. گشتاور نامی موتور 36BLY01E برابر با 0.03 نیوتن متر است، که با گیربکس با نسبت کاهش 1:94 نصب شده است، گشتاور می تواند به 2 نیوتن متر برسد. در همین حال، سرعت 3500 دور در دقیقه به 38 دور در دقیقه کاهش می یابد. همچنین می تواند با نسبت کاهش دیگر مطابقت داشته باشد:مرحله 1

1/4، 1/5

مرحله 2

1/16، 1/20، 1/25

مرحله 3

1/53، 1/62، 1/76، 1/94، 1/117

لطفاً برای جزئیات بیشتر در مورد گیربکس به پایین پیمایش کنید

مشخصات الکتریکی:

مدل

		مدل سازنده
36BLY01E-001AG94		تعداد فازها
فاز	3	1/62
قطب ها	4	مقاومت خط به خط
اهم	6.4	ولتاژ اسمی
VDC	24	سرعت بدون بار
دور در دقیقه	4800	جریان بدون بار
آمپر	0.32	گشتاور نامی
دور در دقیقه	38	جریان نامی
A	0.32	گشتاور نامی
N.m	2	توان نامی
W	11	گشتاور پیک
N.m	2	ثابت گشتاور
N.m/A	0.015	ثابت بک EMF
V/kRPM	1.6	طول بدنه
mm	42	وزن
Kg	0.16	مشخصات موتور با گیربکس سیاره‌ای
نامی
گشتاورN.m	2	1/20
دور در دقیقه	38	نسبت
94:1		*محصولات را می توان با درخواست ویژه سفارشی کرد.

دیاگرام سیم کشی

عملکرد

رنگ	+5V
قرمز	UL1332 26AWG	هال A
آبی	هال B
سبز	هال C
سفید	زمین
مشکی	فاز A
قهوه ای	فاز B
زرد	فاز C
نارنجی	ابعاد مکانیکی

مشخصات الکتریکی قطعه گیربکس:

گیربکس کوچک موتور بدون برس NEMA 14 24v 36mm 2 Nm 0

36mm

متالورژی پودر بلبرینگ آستینی

بلبرینگ در خروجی	بار شعاعی (10 میلی متر از فلنج) N	بار محوری شفت (N)	حداکثر نیروی پرس شفت (N)	لقی شعاعی شفت (mm)	لقی محوری شفت (mm)	لقی برگشتی در حالت بدون بار (°)	متالورژی پودر
بلبرینگ آستینی	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5	نسبت کاهش

گشتاور نامی تحمل (Nm)	حداکثر گشتاور تحمل لحظه ای (Nm)	راندمان%	طول (mm)	وزن (g)	تعداد چرخ دنده ها	1/4
0.3	1.0	81%	24.8	145	1	1/5
1/16
1.2	3.5	72%	32.4	173	2	1/20
1/25
1/53
2.5	7.5	65%	41.9	213	3	1/62
1/76
1/94
1/117
گیربکس سیاره‌ای چگونه کار می کند؟

هم ترازی چرخ دنده ها را می توان با منظومه شمسی ما مقایسه کرد که در آن سیارات به دور خورشید می چرخند، از این رو نام "گیربکس سیاره‌ای" است.

در وسط گیربکس سیاره‌ای، یک چرخ دنده "خورشیدی" وجود دارد که به عنوان چرخ دنده مرکزی نیز شناخته می شود. این اغلب چرخ دنده ورودی است. در اطراف بیرون، 2 یا بیشتر چرخ دنده "سیاره‌ای" یا چرخ دنده خارجی وجود دارد. در اطراف چرخ دنده های سیاره ای، یک چرخ دنده حلقوی وجود دارد که ساختار را در کنار هم نگه می دارد. چرخ دنده های سیاره ای توسط یک حامل متصل می شوند که به نوبه خود به شفت خروجی متصل می شود.

گیربکس کوچک موتور بدون برس NEMA 14 24v 36mm 2 Nm 1
