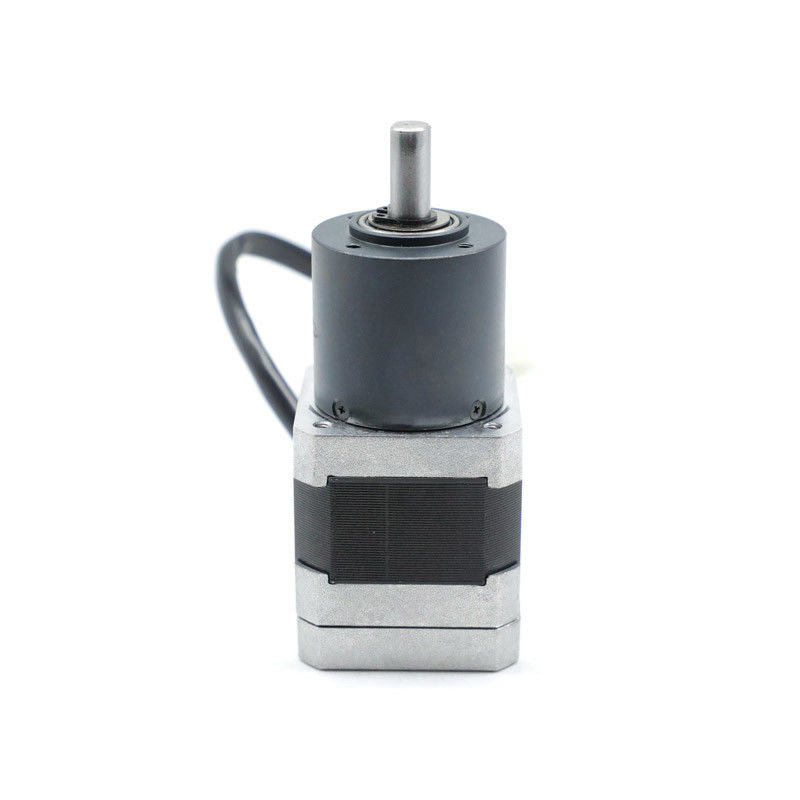

موتور کاهش سرعت دنده 24 ولت NEMA 17 موتور بدون برس 36 میلی متر

موتور کاهش سرعت دنده 24 ولت NEMA 17 موتور بدون برس 36 میلی متر

نام تجاری:	Hetai
شماره مدل:	سری 42BLF01
مقدار تولیدی:	50
قیمت:	USD
زمان تحویل:	28-31
شرایط پرداخت:	L / C ، D / P ، T / T ، Western Union، MoneyGram

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE ROHS ISO

نام محصول:

موتور گیربکس براشلس

نوع سیم پیچ:

ستاره

زاویه جلوه هال:

زاویه الکتریکی 120 درجه

کلاس عایق:

دمای محیط:

-20℃~+50℃

مقاومت عایق:

100MΩ حداقل 500VC DC

قدرت دی الکتریک:

600VAC 1 دقیقه

سطح حفاظت:

IP40

گشتاور نامی:

0.66 N.M

نسبت کاهش:

1/13

جزئیات بسته بندی:

کارتن با جعبه فوم داخلی ، پالت

قابلیت ارائه:

5000PCS / ماه

برجسته کردن:

موتور کاهش دنده 24 ولت dc

nema 17 24vdc 36 میلی متر

موتور براشلس NEMA 17 36 میلی متر

توضیح محصول

42BLF01-023AG13 NEMA 17 dc موتور کوچک بدون برس گیربکس کاهش 36mm

مدل	نسبت کاهش	مواد محفظه گیربکس	محور در خروجی	ولتاژ ((V)	قدرت ((W)	سرعت ((RPM)
42BLF01-023AG13	13:1	متالورژی پودر	محموله توپ	24	19	308
42BLF01-027AG16	16:1	متالورژی پودر	محموله توپ	24	19	250
42BLF01-035AG25	25:1	متالورژی پودر	محموله توپ	24	17	160
42BLF01-036AG53	53:1	متالورژی پودر	محموله توپ	24	17	75

مشخصات الکتریکی:

		مدل
مدل تولید		42BLF01-023AG13
تعداد مراحل	فاز	3
تعداد لهستانی ها	قطب ها	8
مقاومت خط به خط	OHMS	2.2
ولتاژ اسمی	VDC	24
سرعت بارگیری	RPM	5000±10%
بدون جریان بار	آمپر	0.5
سرعت نامی	Rpm	4000±10%
جریان نامی	A	0.5
چرخش نامی	N.m	0.063
قدرت نامی	W	25
تورک اوج	N.m	0.189
جریان اوج	آمپر	1.5
ثابت تورک	N.m/A	0.042
ثابت EMF عقب	V/kRPM	4.4
طول بدن	mm	47
وزن	کیلوگرم	0.30
مشخصات موتور با دنده های سیاره ای
چرخش نامی	N.m	0.66
سرعت نامی	Rpm	307
نسبت		13:1

* محصولات می توانند بر اساس درخواست ویژه سفارشی شوند.

نمودار سیم کشی

عملکرد	رنگ
+5V	قرمز	UL1007 26AWG
سالن A	زرد
HALLB	سبز
HALLC	آبی
GND	سیاه
فاز A	زرد	UL3265 22AWG
فاز ب	سبز
فاز C	آبی

ابعاد مکانیکی

موتور کاهش سرعت دنده 24 ولت NEMA 17 موتور بدون برس 36 میلی متر 0

۳۶ میلی متر متالورژی پودر

مواد مسکن	محور در خروجی	بار شعاعی ((10mm از فلنج) N	بار محوری گره ((N)	حداکثر نیروی فشرده سازی گره ((N))	بازی شعاعی گره ((ملی متر))	بازی جهش گره ((ملی متر))	واکنش منفی در حالت بی بار (°)
متالورژی پودر	لوله های آستین	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

نسبت کاهش	چرخش قابل تحمل نامی (Nm)	حداکثر تورم تحمل لحظه ای (Nm)	بهره وری %	طول (ملی متر)	وزن ((g)	تعداد قطعات شاسی
1/4	0.3	1.0	81%	24.8	145	1
1/5
۱/۱۶	1.2	3.5	72 درصد	32.4	173	2
1/20
1/25
1/53	2.5	7.5	۶۵٪	41.9	213	3
1/62
1/76
1/94
1/117

جعبه گیربکس سیاره ای تضمین می کند سیستم انتقال قدرت انعطاف پذیر و قابل اعتماد

این گیربکس ها طیف گسترده ای از قدرت و نسبت را فراهم می کنند، که آنها را به یک انتخاب عالی برای اکثر برنامه های کاربردی بسیاری از صنایع تبدیل می کند.

نایت کردن تقسیم شده

موتور کاهش سرعت دنده 24 ولت NEMA 17 موتور بدون برس 36 میلی متر 1
