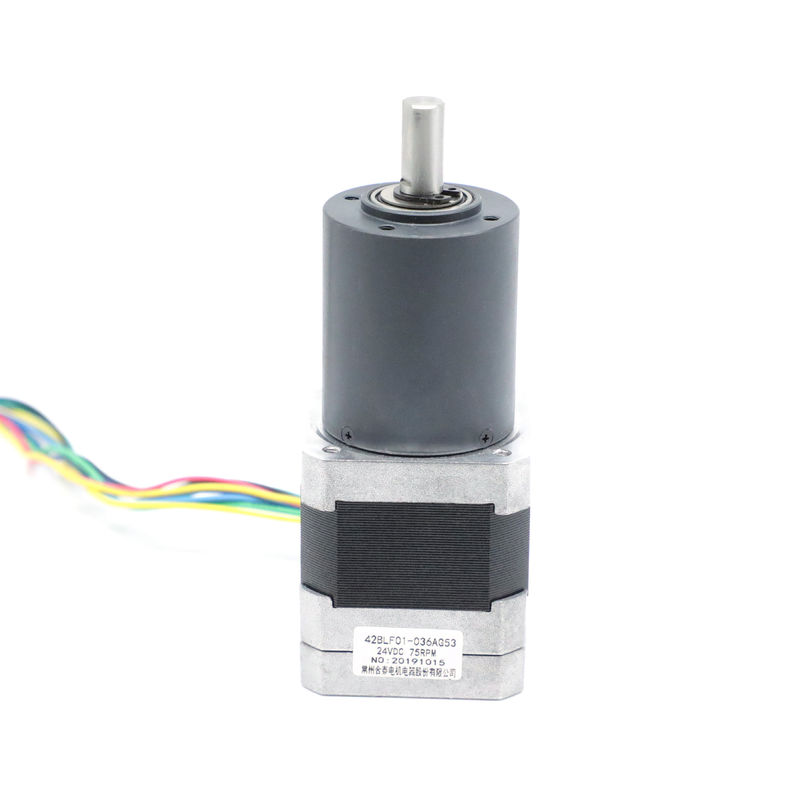

NEMA 17 Micro Gearbox Motor Brushless with Speed Reducer 75 RPM

NEMA 17 Micro Gearbox Motor Brushless with Speed Reducer 75 RPM

نام تجاری:	Hetai
شماره مدل:	سری 42BLF01
مقدار تولیدی:	50
قیمت:	USD
زمان تحویل:	28-31
شرایط پرداخت:	L / C ، D / P ، T / T ، Western Union، MoneyGram

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE ROHS ISO

نام محصول:

موتور گیربکس براشلس

نوع سیم پیچ:

ستاره

زاویه جلوه هال:

زاویه الکتریکی 120 درجه

کلاس عایق:

دمای محیط:

-20℃~+50℃

مقاومت عایق:

100MΩ حداقل 500VC DC

قدرت دی الکتریک:

600VAC 1 دقیقه

سرعت رتبه بندی شده:

75±10٪ دور در دقیقه

گشتاور نامی:

2.17 نیوتن متر

سطح حفاظت:

IP40

جزئیات بسته بندی:

کارتن با جعبه فوم داخلی ، پالت

قابلیت ارائه:

5000PCS / ماه

برجسته کردن:

موتور دنده ای بدون برس

موتور دنده ای NEMA 17 Micro Gearbox

موتور دنده ای سیاره ای بدون برس

توضیح محصول

موتور DC بدون جاروبک NEMA 17 با گیربکس متالورژی پودر کاهنده سرعت 75 دور در دقیقه

مدل	دمای محیط	نسبت کاهش	جنس پوسته گیربکس	بلبرینگ در خروجی	ولتاژ (V)	توان (W)	سرعت (RPM)
42BLF01-023AG13	-20 درجه سانتیگراد تا 50 درجه سانتیگراد	13:1	متالورژی پودر	بلبرینگ	24	19	308
42BLF01-027AG16	-20 درجه سانتیگراد تا 50 درجه سانتیگراد	16:1	متالورژی پودر	بلبرینگ	24	19	250
42BLF01-035AG25	-20 درجه سانتیگراد تا 50 درجه سانتیگراد	25:1	متالورژی پودر	بلبرینگ	24	17	160
42BLF01-036AG53	-20 درجه سانتیگراد تا 50 درجه سانتیگراد	53:1	متالورژی پودر	بلبرینگ	24	17	75

کاربردهای گیربکس سیاره‌ای

علاوه بر استفاده در سیستم‌های انتقال قدرت در وسایل نقلیه، گیربکس‌های سیاره‌ای در صنایع مختلف برای کاربردهای گوناگون مورد استفاده قرار می‌گیرند. این گیربکس‌ها دقت بالا و نسبت گشتاور به حجم بالایی را ارائه می‌دهند و آن‌ها را برای کاربردهایی که شامل موارد زیر هستند، مناسب می‌سازد: افزایش گشتاور، کاهش سرعت، موقعیت‌یابی دقیق و کنترل ماشین‌آلات قابل تکرار.

مشخصات الکتریکی:

		مدل
مدل سازنده		42BLF01-036AG53
تعداد فازها	فاز	3
تعداد قطب‌ها	قطب‌ها	8
مقاومت خط به خط	اهم	2.2
ولتاژ نامی	VDC	24
سرعت بدون بار	RPM	5000 ± 10%
جریان بدون بار	آمپر	0.5
سرعت نامی	Rpm	4000 ± 10%
جریان نامی	A	0.5
گشتاور نامی	N.m	0.063
توان نامی	W	26
گشتاور پیک	N.m	0.063
جریان پیک	آمپر	0.5
ثابت گشتاور	N.m/A	0.046
ثابت بک EMF	V/kRPM	4.8
طول بدنه	mm	47
وزن	Kg	0.30
مشخصات موتور با گیربکس سیاره‌ای
نامی گشتاور	N.m	2.17
سرعت نامی	Rpm	75 ± 10%
نسبت		53:1

*محصولات را می‌توان با درخواست ویژه سفارشی کرد.

دیاگرام سیم‌کشی

عملکرد	رنگ
+5V	قرمز	UL1007 26AWG
HALL A	زرد
HALLB	سبز
HALLC	آبی
GND	مشکی
فاز A	زرد	UL3265 22AWG
فاز B	سبز
فاز C	آبی

ابعاد مکانیکی

NEMA 17 Micro Gearbox Motor Brushless with Speed Reducer 75 RPM 0

36 میلی متر متالورژی پودر

جنس پوسته	بلبرینگ در خروجی	بار شعاعی (10 میلی متر از فلنج) N	بار محوری شفت (N)	حداکثر نیروی فشاری شفت (N)	لقی شعاعی شفت (mm)	لقی محوری شفت (mm)	لقی برگشتی در حالت بدون بار (درجه)
متالورژی پودر	بلبرینگ‌های آستینی	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

نسبت کاهش	گشتاور تحمل نامی (Nm)	حداکثر گشتاور تحمل لحظه‌ای (Nm)	راندمان %	طول (mm)	وزن (g)	تعداد چرخ دنده‌ها
1/4	0.3	1.0	81%	24.8	145	1
1/5
1/16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

کاربردها شامل

محرک چرخ

محرک‌های زنجیر

نوار نقاله

محرک‌های چرخش

محرک‌های بالابر

مخلوط کردن

محرک‌های وینچ

پمپ‌ها

تزریق کننده لوله کویل

محرک‌های مته و حفاری

محرک‌های سر برش
