کاهش 42 دنده Nema 17 سیاره گیربکس سیاره ای 700 دور در دقیقه 0.12nm 42bly01a 002ag5
| محل منبع | چین |
|---|---|
| نام تجاری | Hetai |
| گواهی | CE ROHS ISO |
| شماره مدل | 42BLY01A-002AG5 |
| مقدار حداقل تعداد سفارش | 50 |
| قیمت | USD |
| جزئیات بسته بندی | کارتن با جعبه فوم داخلی ، پالت |
| زمان تحویل | 28-31 |
| شرایط پرداخت | L / C ، D / P ، T / T ، Western Union، MoneyGram |
| قابلیت ارائه | 5000PCS / ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام محصول | موتور گیربکس بدون برس | نوع سیم پیچ | ستاره |
|---|---|---|---|
| زاویه جلوه هال | 120 درجه زاویه برق | کلاس عایق | ب |
| دمای محیط | -20 + 50 50 | مقاومت عایق | 100MΩ حداقل .500 ولت DC |
| قدرت دی الکتریک | 600VAC 1 دقیقه | تعداد فازها | 3 |
| واکنش بدون بار (°) | .51.5 | سطح حفاظت | IP40 |
| برجسته | nema 17 گیربکس کاهش 42bly01a,nema 17 گیربکس 42bly01a 002ag5,نما 17 با گیربکس 42bly01a 002ag5 |
||
توضیحات محصول

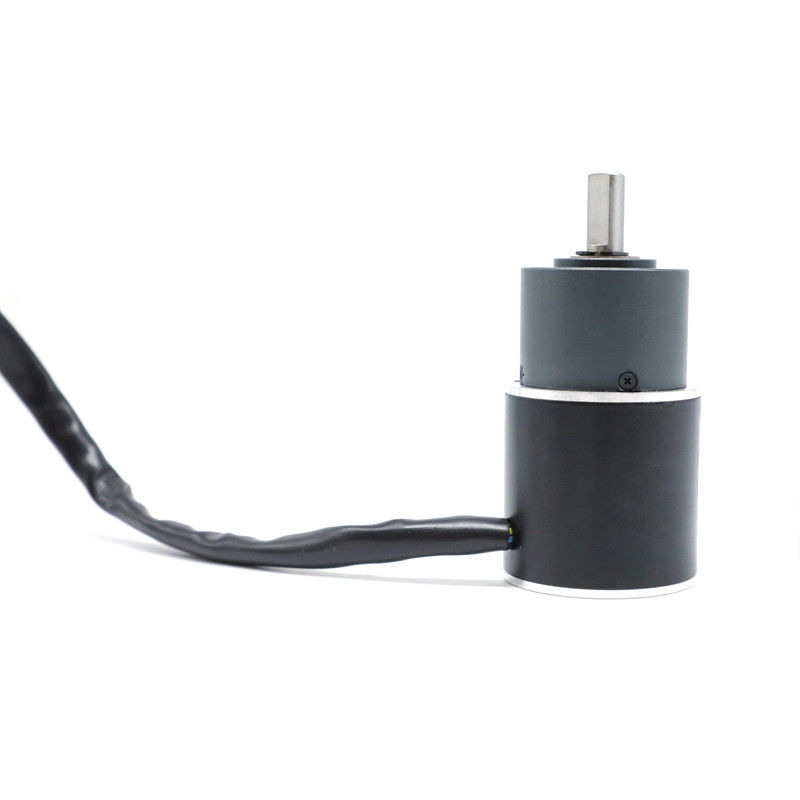

42BLY01A-002AG5 NEMA 17 موتور بدون برس با گیربکس سیاره ای 700 دور در دقیقه
موتور 42BLY01A بامتالورژی پودر جعبه دنده سیاره ای 36 میلی متری ، گشتاور خروجی کلی 0.16 نیوتن متر ، سرعت 700 دور در دقیقه و 12 وات است. در صورت نیاز به گشتاور بالاتر ، می توانید نسبت کاهش بیشتری را انتخاب کنید.شما می توانید از 3 سطح نسبت کاهش استفاده کنید که ما به آنها تعداد قطارهای دنده ای نیز می گوییم.نسبت مرحله اول از 1/4 و 1/5 تشکیل شده است.مرحله دوم دارای نسبت های 16/1 ، 20/1 ، 25/1 است.در حالی که مرحله سوم دارای 1/53 ، 1/62 ، 1/76 ، 1/94 ، 1/117 است.نسبت كاهش بالاتر منجر به كاهش سرعت و گشتاور بالاتر خواهد شد.
مشخصات برق
| قسمت موتور | ||
| مدل ساخت | 42BLY01A-002AG5 | |
| تعداد فازها | فاز | 3 |
| تعداد لهستانی ها | لهستانی ها | 4 |
| مقاومت به خط | OHMS | 5 |
| ولتاژ اسمی | VDC | 24 |
| بدون سرعت بارگیری | دور در دقیقه | 4800 |
| جریان بارگیری وجود ندارد | آمپر | 0.25 |
| سرعت رتبه بندی شده | دور در دقیقه | 3500 ± 200 |
| گشتاور دارای امتیاز | Nm | 0.04 |
| حداکثر گشتاور | Nm | 0.12 |
| گشتاور ثابت | Nm / A | 0.043 |
| ثابت EMF | V / kRPM | 4.4 |
| طول بدن | میلی متر | 42 |
| وزن | کیلوگرم | 0.3 |
| مشخصات با دنده سیاره ای | ||
| دارای رتبه گشتاور | Nm | 0.16 |
| سرعت رتبه بندی شده | دور در دقیقه | 700 ± 10 |
| قدرت دارای امتیاز | دبلیو | 12 |
| نسبت | 5: 1 | |
* محصولات را می توان با درخواست ویژه سفارشی کرد.
نمودار سیم کشی
| تابع | رنگ | |
| + 5 ولت | قرمز | UL1007 26AWG |
| سالن A | رنگ زرد | |
| HALLB | سبز | |
| HALLC | آبی | |
| GND | سیاه | |
| مرحله A | رنگ زرد | UL3265 22AWG |
| مرحله B | سبز | |
| مرحله C | آبی |
ابعاد مکانیکی
مشخصات الکتریکی GEARBOX PART:
36 میلی متر متالورژی پودر
| مصالح ساختمانی | تحمل در خروجی | بار شعاعی (10 میلی متر از فلنج) N | بار محوری شفت (N) | فشار شفت فشار حداکثر (N) | شعاعی بازی شافت (میلی متر) | تراست بازی شافت (میلی متر) | واکنش بدون بار (°) |
| متالورژی پودر | یاتاقان آستین | ≤120 | ≤80 | 500 پوند | 03.03 ≤ | ≤.0.1 | 1.5 ≤ |
| نرخ کاهش | گشتاور تحمل امتیاز (Nm) | حداکثر گشتاور تحمل لحظه ای (Nm) | بهره وری٪ | طول (میلی متر) | وزن (گرم) | تعداد قطارهای دنده ای |
| 1/4 | 0.3 | 1.0 | 81٪ | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 16/1 | 1.2 | 3.5 | 72٪ | 32.4 | 173 | 2 |
| 20/1 | ||||||
| 25/1 | ||||||
| 1/53 | 2.5 | 7.5 | 65٪ | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 76/1 | ||||||
| 94/1 | ||||||
| 1/117 |
