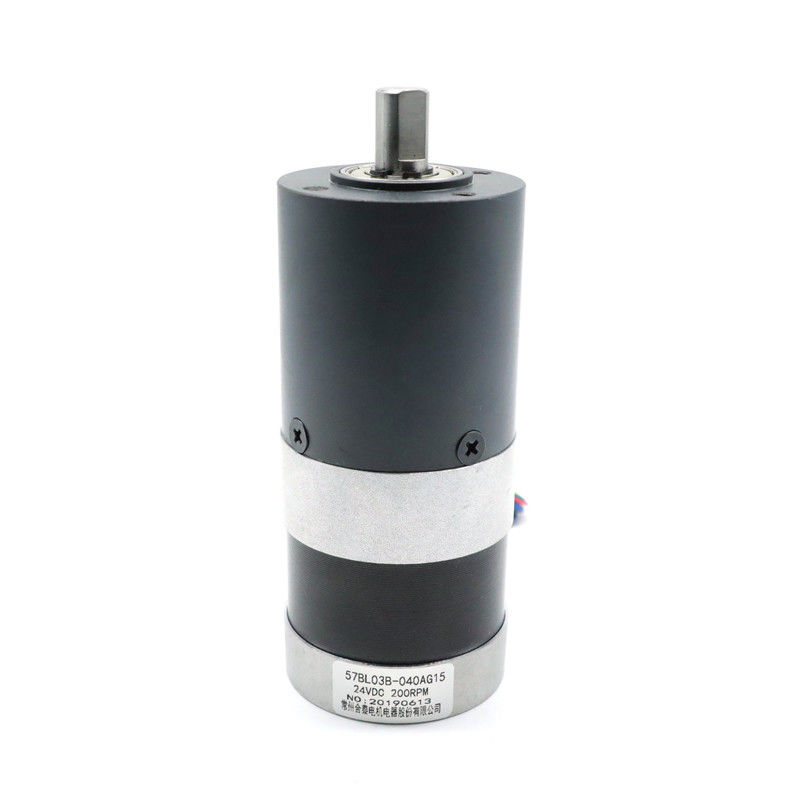

Bldc Brushless Dc Motor Nema 23 Planetary Gearbox 2 NM 57BL03B 040AG15
| محل منبع | چین |
|---|---|
| نام تجاری | Hetai |
| گواهی | CE ROHS ISO |
| شماره مدل | 57BL03B-040AG15 |
| مقدار حداقل تعداد سفارش | 50 |
| قیمت | USD |
| جزئیات بسته بندی | کارتن با جعبه فوم داخلی ، پالت |
| زمان تحویل | 28-31 |
| شرایط پرداخت | L / C ، D / P ، T / T ، Western Union، MoneyGram |
| قابلیت ارائه | 5000PCS / ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام محصول | موتور گیربکس بدون برس | نوع سیم پیچ | ستاره |
|---|---|---|---|
| زاویه جلوه هال | 120 درجه زاویه برق | کلاس عایق | ب |
| دمای محیط | -20 + 50 50 | مقاومت عایق | 100MΩ حداقل .500 ولت DC |
| قدرت دی الکتریک | 600VAC 1 دقیقه | سطح حفاظت | IP40 |
| گشتاور تحمل رتبه ای | 8 نیوتن متر | تعداد قطارهای دنده ای | 2 |
| برجسته | 57BL03B Bldc Brushless Dc Motor Nema 23,Nema 23 Gearbox Planetary 57BL03B,57BL03B Nema 23 Gearbox Planetary |
||
توضیحات محصول
57BL03B-040AG15 NEMA 23 کم سر و صدا موتور 2 جعبه دنده سیاره ای بدون برس
| مدل | دمای محیط | نرخ کاهش | مواد مسکن گیربکس | تحمل در خروجی |
| 57BL03B-039AG6 | -20 ℃ -50 | 6: 1 | متالورژی پودر | بلبرینگ |
| 57BL03B-040AG15 | -20 ℃ -50 | 15: 1 | متالورژی پودر | بلبرینگ |
| 57BL03B-041AG26 | -20 ℃ -50 | 26: 1 | متالورژی پودر | بلبرینگ |
مشخصات برق
| مدل | ||
| مدل ساخت | 57BL03B-040AG15 | |
| تعداد فازها | فاز | 3 |
| تعداد لهستانی ها | لهستانی ها | 4 |
| مقاومت به خط | OHMS | 0.8 |
| ولتاژ اسمی | VDC | 24 |
| بدون سرعت بارگیری | دور در دقیقه | 4000 |
| جریان بارگیری وجود ندارد | آمپر | 0.6 |
| سرعت رتبه بندی شده | دور در دقیقه | 3000 ± 200 |
| جریان دارای امتیاز | آ | 0.6 |
| گشتاور دارای امتیاز | Nm | 0.18 |
| قدرت دارای امتیاز | دبلیو | 57 |
| حداکثر گشتاور | Nm | 0.54 |
| گشتاور ثابت | Nm / A | 0.057 |
| ثابت EMF | V / kRPM | 5.9 |
| طول بدن | میلی متر | 56.5 |
| وزن | کیلوگرم | 0.56 |
| مشخصات موتور با چرخ دنده سیاره ای | ||
| دارای رتبه گشتاور | Nm | 1.9 |
| سرعت رتبه بندی شده | دور در دقیقه | 200 ± 10 |
| نسبت | 15: 1 | |
* محصولات را می توان با درخواست ویژه سفارشی کرد.
نمودار سیم کشی
| تابع | رنگ | |
| + 5 ولت | قرمز | UL1007 26AWG |
| سالن A | رنگ زرد | |
| HALLB | سبز | |
| HALLC | آبی | |
| GND | سیاه | |
| مرحله A | رنگ زرد | UL1015 22AWG |
| مرحله B | سبز | |
| مرحله C | آبی |
ابعاد مکانیکی
قطر خارج 56 میلی متر متالورژی پودر
| مصالح ساختمانی | تحمل در خروجی | بار شعاعی (10 میلی متر از فلنج) N | بار محوری شفت (N) | فشار شفت فشار حداکثر (N) | شعاعی بازی شافت (میلی متر) | تراست بازی شافت (میلی متر) | واکنش بدون بار (°) |
| متالورژی پودر | یاتاقان آستین | 50450 | ≤200 | 1000 پوند | 03.03 ≤ | ≤.0.1 | 1.5 ≤ |
| نرخ کاهش | گشتاور تحمل امتیاز (Nm) | حداکثر گشتاور تحمل لحظه ای (Nm) | بهره وری٪ |
طول ل (میلی متر) |
وزن (گرم) | تعداد قطارهای دنده ای |
| 1/4 | 2.0 | 6.0 | 81٪ | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 15/1 | 8.0 | 25 | 72٪ | 59.6 | 700 | 2 |
| 18/1 | ||||||
| 26/1 | ||||||
| 1/47 | 16 |
50
|
72٪ | 59.6 | 700 | 2 |
| 1/66 |
ابعاد مکانیکی
چرخ دنده های سیاره ای در مقایسه با چرخ دنده های سنتی کمی گران هستند.با این حال ، آنها نرخ بالای بازگشت سرمایه را تضمین می کنند.
طراحی کاملاً پیچیده است و شما کارآمد هستند و نگهداری آنها نیز آسان است.
از این طریق می بینید که گیربکس سیاره ای مزایای زیادی دارد.
