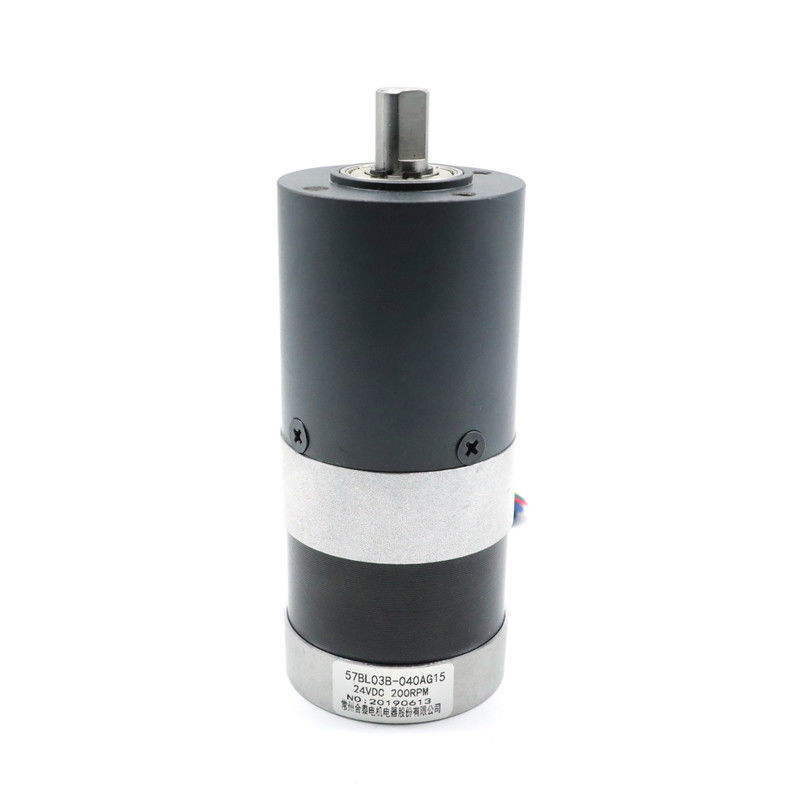

Bldc Brushless Dc Motor Nema 23 گیربکس سیاره ای 2 NM 57BL03B

Bldc Brushless Dc Motor Nema 23 گیربکس سیاره ای 2 NM 57BL03B

نام تجاری:	Hetai
شماره مدل:	سری 57BL03B
مقدار تولیدی:	50
قیمت:	USD
زمان تحویل:	28-31
شرایط پرداخت:	L / C ، D / P ، T / T ، Western Union، MoneyGram

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE ROHS ISO

نام محصول:

موتور گیربکس براشلس

نوع سیم پیچ:

ستاره

زاویه جلوه هال:

زاویه الکتریکی 120 درجه

کلاس عایق:

دمای محیط:

-20℃~+50℃

مقاومت عایق:

100MΩ حداقل 500VC DC

قدرت دی الکتریک:

600VAC 1 دقیقه

سطح حفاظت:

IP40

گشتاور تحمل نامی:

8 نیوتن متر

تعداد قطار دنده:

جزئیات بسته بندی:

کارتن با جعبه فوم داخلی ، پالت

قابلیت ارائه:

5000PCS / ماه

برجسته کردن:

57BL03B Bldc Brushless Dc Motor Nema 23

Nema 23 Gearbox Planetary 57BL03B

57BL03B Nema 23 Gearbox Planetary

توضیح محصول

57BL03B-040AG15 موتور گیربکس سیاره‌ای کم‌صدا NEMA 23 با گشتاور 2 نیوتن‌متر بدون جاروبک

مدل	دمای محیط	نسبت کاهش	جنس بدنه گیربکس	بلبرینگ در خروجی
57BL03B-039AG6	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد	6:1	متالورژی پودر	بلبرینگ
57BL03B-040AG15	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد	15:1	متالورژی پودر	بلبرینگ
57BL03B-041AG26	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد	26:1	متالورژی پودر	بلبرینگ

مشخصات الکتریکی

		مدل
مدل سازنده		57BL03B-040AG15
تعداد فازها	فاز	3
تعداد قطب‌ها	قطب‌ها	4
مقاومت خط به خط	اهم	0.8
ولتاژ نامی	VDC	24
سرعت بدون بار	دور در دقیقه	4000
جریان بدون بار	آمپر	0.6
سرعت نامی	دور در دقیقه	3000±200
جریان نامی	آمپر	0.6
گشتاور نامی	نیوتن‌متر	0.18
توان نامی	وات	57
گشتاور پیک	نیوتن‌متر	0.54
ثابت گشتاور	نیوتن‌متر بر آمپر	0.057
ثابت ولتاژ معکوس الکتروموتور	V/kRPM	5.9
طول بدنه	میلی‌متر	56.5
وزن	کیلوگرم	0.56
مشخصات موتور با گیربکس سیاره‌ای
نامی گشتاور	نیوتن‌متر	1.9
سرعت نامی	دور در دقیقه	200±10%
نسبت		15:1

*محصولات را می‌توان با درخواست ویژه سفارشی کرد.

دیاگرام سیم‌کشی

عملکرد	رنگ
+5V	قرمز	UL1007 26AWG
هال A	زرد
هال B	سبز
هال C	آبی
زمین	مشکی
فاز A	زرد	UL1015 22AWG
فاز B	سبز
فاز C	آبی

ابعاد مکانیکی

Bldc Brushless Dc Motor Nema 23 گیربکس سیاره ای 2 NM 57BL03B 0

قطر خارجی 56 میلی‌مترمتالورژی پودر

جنس بدنه	بلبرینگ در خروجی	بار شعاعی (10 میلی‌متر از فلنج) نیوتن	بار محوری شفت (نیوتن)	حداکثر نیروی فشاری شفت (نیوتن)	لقی شعاعی شفت (میلی‌متر)	لقی محوری شفت (میلی‌متر)	لقی برگشتی در حالت بدون بار (درجه)
متالورژی پودر	بلبرینگ‌های آستینی	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

نسبت کاهش	گشتاور مجاز نامی (نیوتن‌متر)	حداکثر گشتاور مجاز لحظه‌ای (نیوتن‌متر)	بازدهی%	طول L (میلی‌متر)	وزن (گرم)	تعداد چرخ‌دنده‌های سیاره‌ای
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66

ابعاد مکانیکی

Bldc Brushless Dc Motor Nema 23 گیربکس سیاره ای 2 NM 57BL03B 1

چرخ‌دنده‌های سیاره‌ای نسبت به چرخ‌دنده‌های سنتی کمی گران‌تر هستند. با این حال، بازدهی سرمایه‌گذاری بالایی را تضمین می‌کنند.

طراحی نسبتاً پیچیده است، اگرچه کارآمد و همچنان نگهداری آسان است.

از این رو، می‌توانید ببینید که گیربکس سیاره‌ای مزایای زیادی دارد.
