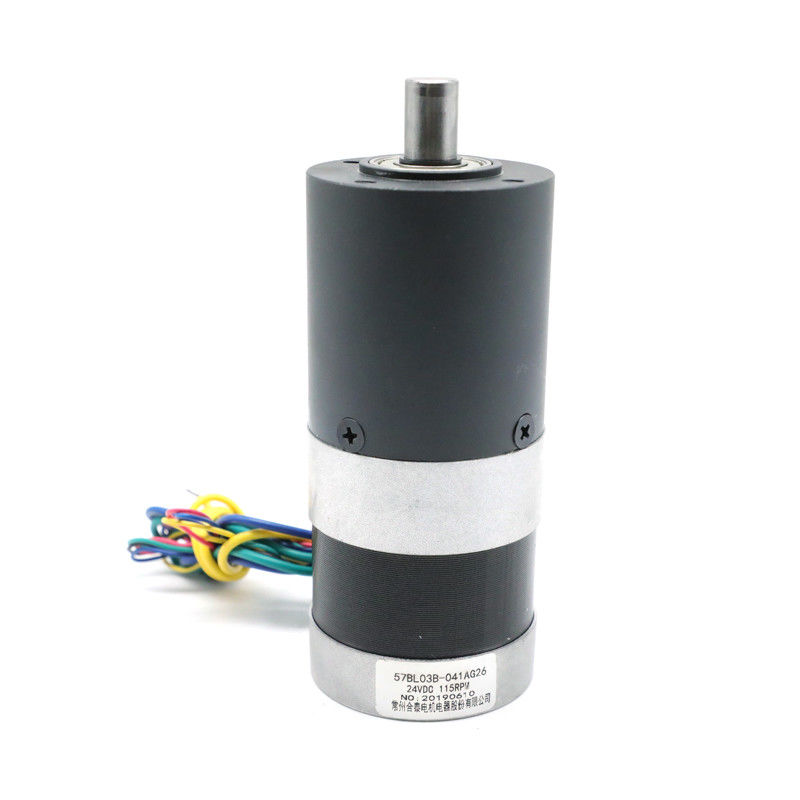

میکرو موتور بدون برس NEMA23 24v 57mm 0.18nm 57BL03B 041AG26
| محل منبع | چین |
|---|---|
| نام تجاری | Hetai |
| گواهی | CE ROHS ISO |
| شماره مدل | 57BL03B-041AG26 |
| مقدار حداقل تعداد سفارش | 50 |
| قیمت | USD |
| جزئیات بسته بندی | کارتن با جعبه فوم داخلی ، پالت |
| زمان تحویل | 28-31 |
| شرایط پرداخت | L / C ، D / P ، T / T ، Western Union، MoneyGram |
| قابلیت ارائه | 5000PCS / ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام محصول | موتور گیربکس بدون برس | نوع سیم پیچ | ستاره |
|---|---|---|---|
| زاویه جلوه هال | 120 درجه زاویه برق | کلاس عایق | ب |
| دمای محیط | -20 + 50 50 | مقاومت عایق | 100MΩ حداقل .500 ولت DC |
| قدرت دی الکتریک | 600VAC 1 دقیقه | نرخ کاهش | 26/1 |
| حداکثر نیروی محوری | 8 نیوتن متر | حداکثر گشتاور تحمل لحظه ای | 25 نیوتن متر |
| برجسته | موتور بدون برس دنده ای کوچک,گیربکس سیاره ای نما 23 23 57BL03B,نما 23 57 میلی متر 57BL03B |
||
توضیحات محصول
57BL03B-041AG26 میکرو متالورژی پودر کم صدا با موتور DC بدون برس NEMA23
نسبت سرعت گسترده با طول عمر طولانی
57BL03B-041AG26متشکل از یک موتور 3 فاز 57 میلی متر DC و بدون برس و یک جعبه دنده سیاره 56 میلی متر است.مواد محفظه گیربکس p استمتالورژی owderاز بلبرینگ آستین استفاده می کند.بار شعاعی (10 میلی متر از فلنج) شافت خروجی گیربکس 450N و بار محوری شافت 200N است.
برای همان مقدار ظرفیت بار ، گیربکس سیاره ای متالورژی پودر ما از خدمات بیشتری نسبت به گیربکس های سنتی برخوردار است.جنبه های اصلی بهبود کارایی و قابلیت اطمینان در هر سیستم مکانیکی است.
مشخصات برق:
| مدل | ||
| مدل ساخت | 57BL03B-041AG26 | |
| تعداد فازها | فاز | 3 |
| تعداد لهستانی ها | لهستانی ها | 4 |
| مقاومت به خط | OHMS | 0.8 |
| ولتاژ اسمی | VDC | 24 |
| بدون سرعت بارگیری | دور در دقیقه | 4000 |
| جریان بارگیری وجود ندارد | آمپر | 0.6 |
| سرعت رتبه بندی شده | دور در دقیقه | 3000 ± 200 |
| جریان دارای امتیاز | آ | 0.6 |
| گشتاور دارای امتیاز | Nm | 0.18 |
| قدرت دارای امتیاز | دبلیو | 57 |
| حداکثر گشتاور | Nm | 0.54 |
| گشتاور ثابت | Nm / A | 0.057 |
| ثابت EMF | V / kRPM | 5.9 |
| طول بدن | میلی متر | 56.5 |
| وزن | کیلوگرم | 0.56 |
| مشخصات موتور با چرخ دنده سیاره ای | ||
| دارای رتبه گشتاور | Nm | 3.3 |
| سرعت رتبه بندی شده | دور در دقیقه | 115 ± 10٪ |
| نسبت | 26: 1 | |
* محصولات را می توان با درخواست ویژه سفارشی کرد.
نمودار سیم کشی
| تابع | رنگ | |
| + 5 ولت | قرمز | UL1007 26AWG |
| سالن A | رنگ زرد | |
| سالن B | سبز | |
| سالن C | آبی | |
| GND | سیاه | |
| مرحله A | رنگ زرد | UL1015 22AWG |
| مرحله B | سبز | |
| مرحله C | آبی |
ابعاد مکانیکی
قطر خارج 56 میلی متر متالورژی پودر
| مصالح ساختمانی | تحمل در خروجی | بار شعاعی (10 میلی متر از فلنج) N | بار محوری شفت (N) | فشار شفت فشار حداکثر (N) | شعاعی بازی شافت (میلی متر) | تراست بازی شافت (میلی متر) | واکنش بدون بار (°) |
| متالورژی پودر | یاتاقان آستین | 50450 | ≤200 | 1000 پوند | 03.03 ≤ | ≤.0.1 | 1.5 ≤ |
| نرخ کاهش | گشتاور تحمل امتیاز (Nm) | حداکثر گشتاور تحمل لحظه ای (Nm) | بهره وری٪ |
طول ل (میلی متر) |
وزن (گرم) | تعداد قطارهای دنده ای |
| 1/4 | 2.0 | 6.0 | 81٪ | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 15/1 | 8.0 | 25 | 72٪ | 59.6 | 700 | 2 |
| 18/1 | ||||||
| 26/1 | ||||||
| 1/47 | 16 |
50
|
72٪ | 59.6 | 700 | 2 |
| 1/66 |
ابعاد مکانیکی
جعبه دنده سیاره ای که به آن گیربکس epicyclic نیز گفته می شود ، یکی از جالب ترین نوع گیربکس های موجود در کنترل حرکت است.آنها اغلب در خودرو به عنوان یک قسمت مهم از گیربکس های اتوماتیک استفاده می شوند.
گیربکس سیاره ای چگونه کار می کند؟
تراز بندی چرخ دنده ها را می توان با منظومه شمسی مقایسه کرد که در آن سیارات به دور خورشید می چرخند ، از این رو "جعبه دنده سیاره ای" نامیده می شود.
