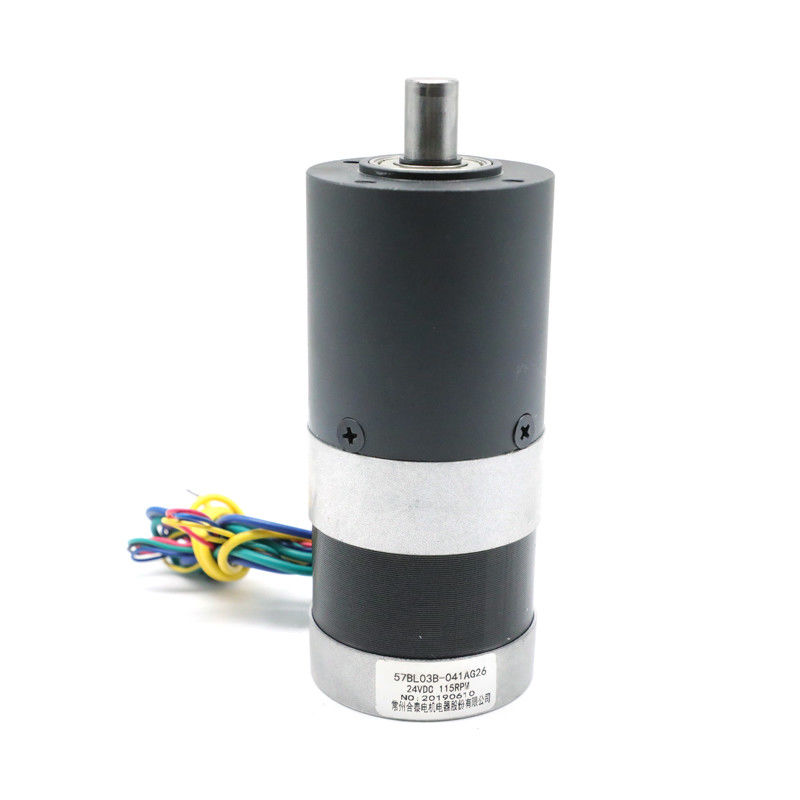

موتور بدون برس مایکرو گیر NEMA23 24v 57mm 0.18nm سری 57BL03B

موتور بدون برس مایکرو گیر NEMA23 24v 57mm 0.18nm سری 57BL03B

نام تجاری:	Hetai
شماره مدل:	57BL03B
مقدار تولیدی:	50
قیمت:	USD
زمان تحویل:	28-31
شرایط پرداخت:	L / C ، D / P ، T / T ، Western Union، MoneyGram

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE ROHS ISO

نام محصول:

موتور گیربکس براشلس

نوع سیم پیچ:

ستاره

زاویه جلوه هال:

زاویه الکتریکی 120 درجه

کلاس عایق:

دمای محیط:

-20℃~+50℃

مقاومت عایق:

100MΩ حداقل 500VC DC

قدرت دی الکتریک:

600VAC 1 دقیقه

نسبت کاهش:

حداکثر نیروی محوری:

8 نیوتن متر

حداکثر گشتاور تحمل لحظه ای:

25 نیوتن متر

جزئیات بسته بندی:

کارتن با جعبه فوم داخلی ، پالت

قابلیت ارائه:

5000PCS / ماه

برجسته کردن:

موتور بدون برس دنده ای کوچک

گیربکس سیاره ای نما 23 23 57BL03B

نما 23 57 میلی متر 57BL03B

توضیح محصول

57BL03B-041AG26 موتور DC بدون برس NEMA23

نسبت سرعت گسترده با طول عمر طولانی

57BL03B-041AG26از یک موتور بدون برس 3 فاز 57mm dc و یک گیربکس سیاره ای 56mm تشکیل شده است.متالورژی owder. این استفاده می کند آستین آستین. بار شعاعی ((10 میلی متر از فلنج) گیره باکس خروجی میله 450N است و بار محوری میله 200N است.

برای همان مقدار ظرفیت بارگیری، گیربکس سیاره ای پودر متالورژی ما دارای طول عمر بیشتری نسبت به گیربکس های سنتی است.جنبه های کلیدی بهبود بهره وری و قابلیت اطمینان در هر سیستم مکانیکی است.

مشخصات الکتریکی:

		مدل
مدل تولید		57BL03B-041AG26
تعداد مراحل	فاز	3
تعداد لهستانی ها	قطب ها	4
مقاومت خط به خط	OHMS	0.8
ولتاژ اسمی	VDC	24
سرعت بارگیری	RPM	4000
بدون جریان بار	آمپر	0.6
سرعت نامی	Rpm	3000±200
جریان نامی	A	0.6
چرخش نامی	N.m	0.18
قدرت نامی	W	57
تورک اوج	N.m	0.54
ثابت تورک	N.m/A	0.057
ثابت EMF عقب	V/kRPM	5.9
طول بدن	mm	56.5
وزن	کیلوگرم	0.56
مشخصات موتور با دنده های سیاره ای
رتبه بندی شدهچرخش	N.m	3.3
سرعت نامی	Rpm	115±10٪
نسبت		26:1

* محصولات می توانند بر اساس درخواست ویژه سفارشی شوند.

نمودار سیم کشی

عملکرد	رنگ
+5V	قرمز	UL1007 26AWG
سالن A	زرد
سالن ب	سبز
سالن C	آبی
GND	سیاه
فاز A	زرد	UL1015 22AWG
فاز ب	سبز
فاز C	آبی

ابعاد مکانیکی

موتور بدون برس مایکرو گیر NEMA23 24v 57mm 0.18nm سری 57BL03B 0

قطر خارج 56mmمتالورژی پودر

مواد مسکن	محور در خروجی	بار شعاعی ((10mm از فلنج) N	بار محوری گره ((N)	حداکثر نیروی فشرده سازی گره ((N))	بازی شعاعی گره ((ملی متر))	بازی جهش گره ((ملی متر))	واکنش منفی در حالت بی بار (°)
متالورژی پودر	لوله های آستین	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

نسبت کاهش	چرخش قابل تحمل نامی (Nm)	حداکثر تورم تحمل لحظه ای (Nm)	بهره وری %	طول L (ملی متر)	وزن ((g)	تعداد قطعات شاسی
1/4	2.0	6.0	81%	41.3	491	1
1/6
"آنها به شما کمک می کنند، ۱/۱	8.0	25	72 درصد	59.6	700	2
۱/ ۱۸
۱/ ۲۶
1/47	16	50	72 درصد	59.6	700	2
1/66

ابعاد مکانیکی

موتور بدون برس مایکرو گیر NEMA23 24v 57mm 0.18nm سری 57BL03B 1

یک گیربکس سیاره ای، که به عنوان یک گیربکس اپیسیکلیک نیز شناخته می شود، یکی از جالب ترین انواع گیربکس های موجود در کنترل حرکت است.آنها اغلب در خودرو به عنوان یک بخش مهم از گیرنده های خودکار استفاده می شود.

یک گیربکس سیاره ای چگونه کار می کند؟

تراز چرخ دنده ها را می توان با منظومه شمسی ما مقایسه کرد که در آن سیارات در اطراف خورشید می چرخند، بنابراین نام "گیربکس سیاره ای" است.
