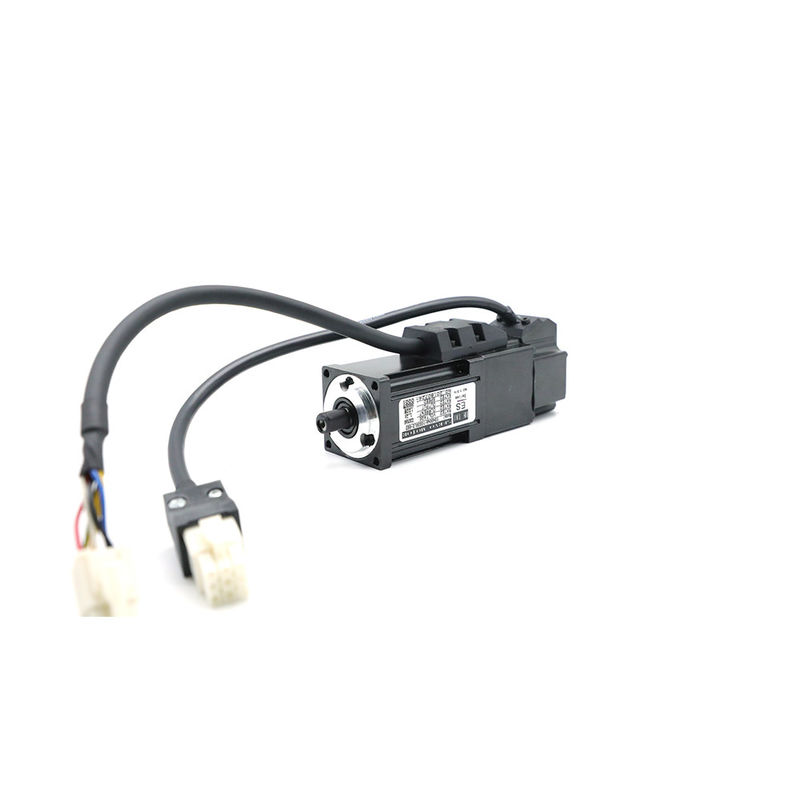

50w Ac Servo Motor 24V Mini

50w Ac Servo Motor 24V Mini

نام تجاری:	Hetai
شماره مدل:	ES40
مقدار تولیدی:	5
قیمت:	USD
زمان تحویل:	28-31
شرایط پرداخت:	L / C ، D / P ، T / T ، Western Union، MoneyGram

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE ROHS ISO

نام محصول:

سروو موتور

کلاس عایق:

سرعت (دور در دقیقه):

سطح حفاظت:

دمای کار:

0 ℃ ~ + 55

دما را حفظ کنید:

20 ℃ ～ 80

کار یا حفظ:

90٪ RH - بدون تراکم) بالاتر از سطح دریا 1000 متر

لرزش:

5.88 / S 2.10-60Hz

اینرسی::

اینرسی متوسط

محافظت از ویژگی:

IP65 ، مهر و موم شافت IP 54

جزئیات بسته بندی:

کارتن با جعبه فوم داخلی ، پالت

قابلیت ارائه:

1000PCS / ماه

برجسته کردن:

سروو موتور 24 ولت AC

سرو موتور 50 ولت AC

مینی سرو موتور 24 ولت

توضیح محصول

قدرت ES40 50-100W دارای توان 0.32NM 3000 دور در دقیقه 24 ولت ، موتور میکرو سروو 310 ولت با دقت بالا

مدل ES 40 -48V (بدون ترمز)
قدرت دارای امتیاز	حداکثر نیروی شعاعی	حداکثر نیروی محوری	وزن	نوع شافت	قطر شفت	دستگاه بازخورد	قطب ندارد
100 وات	120N	60N	0.75	شافت کلید	φ8	-	8 قطب

مدل ES 40 -310V (بدون ترمز)
قدرت دارای امتیاز	حداکثر نیروی شعاعی	حداکثر نیروی محوری	وزن	نوع شافت	قطر شفت	دستگاه بازخورد	قطب ندارد
50 وات	120N	60N	0.5 کیلوگرم	شافت کلید	φ8	24 بیتی	10 قطب
100 وات	120N	60N	0.5 کیلوگرم	شافت کلید	φ8	17 بیتی	8 قطب

مشخصات برق

مدل	ES4004A-10D30A1	ES4004A-10D30L2	ES4005A-05S30N1-001	ES40004K-10D30L3 سروو ولتاژ پایین
قدرت دارای اعتبار (WATTS)	100	100	50	100
ولتاژ محاسبه شده	310	310	310	24
فعلی دارای رتبه (A)	1.2	1.2	0.56	5.6
سرعت RATED (دور در دقیقه)	3000	3000	3000	3000
گشتاور دارای رتبه (NM)	0.32	0.32	0.16	0.32
PEAK TORQUE (NM)	0.96	0.96	0.48	0.9
ثابت EMF پشت (V / KRPM)	16	16	16	6
ضریب گشتاور (NM / AMPS)	0.265	0.265	0.265	0.057
ROTOR INERTIA (KG.CM2)	0.045	0.045	0.03	0.045
مقاومت در برابر خط (Ω)	11	11	23	0.6
القا L LINE-LINE (MH)	8	8	16	0.86
ثابت مکانیکی (MS)	0.86	0.86	0.86	1.08

مدل	ES4004A-10D30N1	ES4004A-10D30N2-001	ES4004A-10D30L1	ES4004A-10D30L2	ES4005A-05S30N2-001
قدرت دارای اعتبار (WATTS)	100	100	100	100	50
ولتاژ محاسبه شده	310	310	310	310	310
فعلی دارای رتبه (A)	1.2	1.2	1.2	1.2	0.56
سرعت RATED (دور در دقیقه)	3000	3000	3000	3000	3000
گشتاور دارای رتبه (NM)	0.32	0.32	0.32	0.32	0.16
PEAK TORQUE (NM)	0.96	0.96	0.96	0.96	0.48
ثابت EMF پشت (V / KRPM)	16	16	16	16	16
ضریب گشتاور (NM / AMPS)	0.265	0.265	0.265	0.265	0.265
ROTOR INERTIA (KG.CM2)	0.045	0.045	0.045	0.045	0.03
مقاومت در برابر خط (Ω)	11	11	11	11	23
القا L LINE-LINE (MH)	8	8	8	8	16
ثابت مکانیکی (MS)	0.86	0.86	0.86	0.86	0.86

توجه: محصولات را می توان با درخواست شما سفارشی کرد.لطفا برای اطلاعات بیشتر با ما تماس بگیرید.

50w Ac Servo Motor 24V Mini 0

سری 40با ترمز

پین	تابع	رنگ
1	تو	قرمز
2	V	سفید
3	دبلیو	سیاه
4	G	رنگ زرد/سبز
5	ترمز	رنگ زرد
6	ترمز	آبی

پین	تابع	رنگ
1	OV	سیاه
2
3	SD +	آبی
4	+ 5 ولت	قرمز
5	خلیج	قهوه ای / سیاه
6	BAT +	رنگ قهوه ای
7	SD-	سرمه ای
8	/
9	GND	خاکستری (سپر)

نوع		40
قدرت		50 وات	100 وات
رمزگذار
ل (میلی متر)	آ		127
	ب
	ل		127
	N	95	155

نوع		40
قدرت		50 وات	100 وات
رمزگذار
وزن (کیلوگرم)	آ		0.72
	ب
	ل		0.72
	N	0.58	0.76

توجه: A ، B ، L ، N به رمزگذار متفاوت اشاره دارد.

A = رمزگذار 17 بیتی مقدار مطلق تک چرخ Tamagawa

B = رمزگذار نوری افزایشی 2500ppr

L = رمزگذار 17 بیتی مقدار مطلق چند چرخشی تاماگاوا

N = مقدار مطلق چند چرخشی نیکون 24 بیتی

بدون ترمز

50w Ac Servo Motor 24V Mini 1

پین	تابع	رنگ
1	تو	قرمز
2	V	سفید
3	دبلیو	سیاه
4	G	زرد / سبز

پین	تابع	رنگ
1	NC
2	SD	آبی
3	SD-	رنگ بنفش
4	Vcc	سفید
5	GND	سیاه
6	سپر

نوع		40
قدرت		50 وات	100 وات
رمزگذار
ل (میلی متر)	آ		91.5
	ب
	ل		97
	N	65	85

نوع		40
قدرت		50 وات	100 وات
رمزگذار
وزن (کیلوگرم)	آ		0.48
	ب
	ل		0.52
	N	0.34	0.45

توجه: A ، B ، L ، N به رمزگذار متفاوت اشاره دارد.

A = رمزگذار 17 بیتی مقدار مطلق تک چرخ Tamagawa

B = رمزگذار نوری افزایشی 2500ppr

L = رمزگذار 17 بیتی مقدار مطلق چند چرخشی تاماگاوا

N = مقدار مطلق چند چرخشی نیکون 24 بیتی

خط مونتاژ سرو موتور

50w Ac Servo Motor 24V Mini 2

جوشکار نقطه ای لیزر
50w Ac Servo Motor 24V Mini 3
