رابط موازی فاز 2 ماژول کنترل کننده استپ موتور NEMA 17 مجتمع

رابط موازی فاز 2 ماژول کنترل کننده استپ موتور NEMA 17 مجتمع

نام تجاری:	Hetai
شماره مدل:	HTD421
مقدار تولیدی:	50
قیمت:	USD
زمان تحویل:	28-31
شرایط پرداخت:	L / C ، D / P ، T / T ، Western Union، MoneyGram

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

گواهی:

نام محصول:

پله راننده موتور

منبع تغذیه:

3.3V-5V یا 12V-24V

جریان موتور خروجی:

قله 2A

دمای کار:

0 ℃ ~ + 40

دمای ذخیره سازی:

-10 ~ 70

روش رانندگی:

کنترل PWM جریان ثابت

تقسیم اختیاری:

میکرو استپ 1/2/4/8/16/32

34/40/48/60 میلی متر

جزئیات بسته بندی:

کارتن با جعبه فوم داخلی ، پالت

قابلیت ارائه:

10000 قطعه در ماه

برجسته کردن:

درایور موتور پله ای یکپارچه

درایور موتور استپا نما 17

کنترل کننده موتور پله نما 17

توضیح محصول

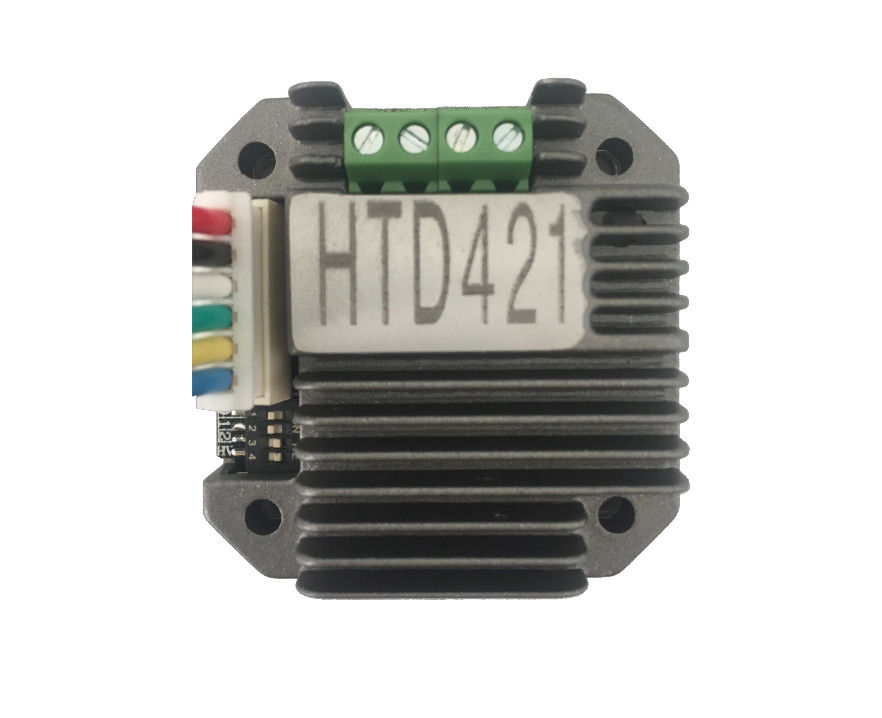

درایور رابط موازی HTD421 2 فاز درایور مجتمع برای موتور پله ای NEMA 17

مشخصات محصول

طراحی مینیاتوری ، نصب مناسب ، می تواند با 42 موتور پله ای یکپارچه شود

- محفظه محصور شده با آلومینیوم ریخته گری شده در برابر گرما

- نیمه جریان خودکار هنگام توقف در کار

- رابط موازی ایزوله فوتوالکتریک با سرعت بالا ، سازگار با سطح منطقی 3.3-5 ولت و 12-24 ولت 2A به طور مداوم قابل تنظیم

- میکروستپ 1/2/4/8/16/32 تقسیم اختیاری

پارامتر محصول

منبع تغذیه		DC 12V-DC 35V / 2A ، DC 24V توصیه می شود
رابط موازی	VCC	منبع تغذیهانتخاب سوئیچ DIP 3.3V-5V یا 12V-24V
	DIR	0 ولت یا VCC.جریان: 8mA @ 3.3V / 8mA @ 12V / 15mA @ 5V / 18mA @ 24V
	STP	0 ولت یا VCC.جریان: 8mA @ 3.3V / 8mA @ 12V / 15mA @ 5V / 18mA @ 24V فرکانس 0-20KHz
	EN	0 ولت یا VCC.جریان: 8mA @ 3.3V / 8mA @ 12V / 15mA @ 5V / 18mA @ 24V فرکانس 0-20KHz

جریان موتور خروجی	اوج 2A (حداکثر تک فاز) ، استفاده واقعی 0-2A قابل تنظیم است
روش درایو	کنترل PWM جریان ثابت
زیر واحد	انتخاب تنظیم سوئیچ DIP 1 ، 2 ، 4 ، 8 ، 16 ، 32
مقاومت عایق	> 100M－ در دما و فشار طبیعی
قدرت دی الکتریک	0.5 کیلوولت ، 1 دقیقه در دما و فشار طبیعی
حفاظت	ورودی معکوس ورودی ، اضافه بار ، گرم شدن بیش از حد درایو ، اضافه جریان درایو

موقعیت و اندازه سوراخ درایور همان موتور پله ای 42 است.

رابط برق

رابط موازی فاز 2 ماژول کنترل کننده استپ موتور NEMA 17 مجتمع 0

بعد غواص

رابط موازی فاز 2 ماژول کنترل کننده استپ موتور NEMA 17 مجتمع 1

سیم کشی

رابط موازی فاز 2 ماژول کنترل کننده استپ موتور NEMA 17 مجتمع 2

نمودار نصب درایور

رابط موازی فاز 2 ماژول کنترل کننده استپ موتور NEMA 17 مجتمع 3

مزیت محصول

از مزایای موتورهای یکپارچه می توان به سهولت چیدمان ، کاهش پیچیدگی سیم کشی ، تنظیم سریعتر سیستم و ساخت و سازگاری درایور موتور اشاره کرد.علاوه بر این ، یک واحد یکپارچه با سیستم کنترل یکپارچه نیز ارائه می شود.

از مزایای واحدهای یکپارچه موتور و محرک می توان به سهولت اجرا ، کاهش پیچیدگی سیم کشی ، تنظیم سریعتر و ساخت سیستم و سازگاری تضمینی درایو موتور اشاره کرد.علاوه بر این ، واحدهای یکپارچه ای که سیستم ها را روی تراشه (SoC) ترکیب می کنند نیز موجود هستند.
