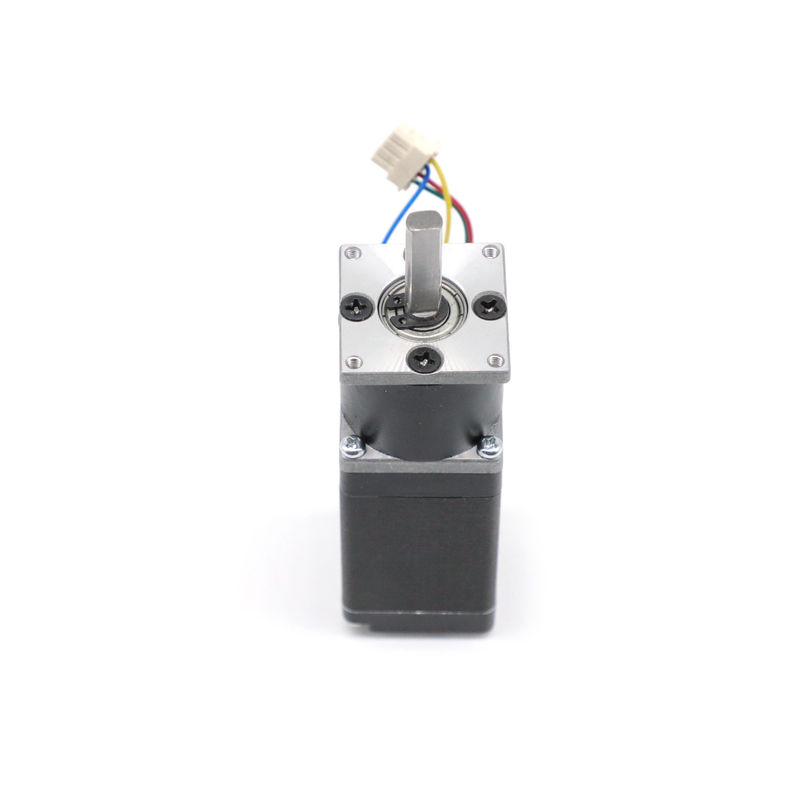

144. سیم پله ای 6 سیمه نما 11 موتور با گیربکس 28 میلی متر

144. سیم پله ای 6 سیمه نما 11 موتور با گیربکس 28 میلی متر

نام تجاری:	HeTai
شماره مدل:	28BYGH
مقدار تولیدی:	50
قیمت:	USD
زمان تحویل:	25 روز
شرایط پرداخت:	L / C ، D / P ، T / T ، Western Union، MoneyGram

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE ROHS ISO

نام محصول:

پله موتور گیربکس

دقت مرحله:

افزایش دما:

80 ℃ حداکثر

مقاومت عایق:

100MΩ حداقل .500 ولت DC

دمای محیط:

-20 + 50 50

قدرت دی الکتریک:

500VAC 1 دقیقه

حداکثر نیروی شعاعی:

28N (20 میلی متر از فلنج جلو)

حداکثر نیروی محوری:

گیربکس مناسب:

22 میلی متر ، 28 میلی متر

مواد گیربکس:

متالورژی پودر

جزئیات بسته بندی:

کارتن با جعبه فوم داخلی ، پالت

قابلیت ارائه:

10000 قطعه در ماه

برجسته کردن:

موتور پله نما 11 با گیربکس 28 میلی متر

موتور استپ 28 میلی متر

موتور استپ 6 سیم

توضیح محصول

28BYGH NEMA 11 موتور پله ای با نسبت کاهش حداکثر گیربکس 28 میلی متر 1: 144

* محصولات می توانند با جعبه دنده 22.28 میلی متر مطابقت داشته باشند

متالورژی پودرجعبه دنده 22 میلی متر با یاتاقان متخلخل دارای نسبت های کاهش زیر است:

مرحله ی 1

1/4 ، 1 / 4.75

مرحله 2

1/16 ، 19/1 ، 22/1 ، 26/1

مرحله 3

1/76 ، 1/88 ، 1/104 ، 1/121 ، 1/144

برای گیربکس 28 میلی متری ، 2 نسبت کاهش وجود دارد که 1: 3 و 1: 6 است (هر دو یک مرحله هستند).

لطفا برای دیدن جزئیات بیشتر در مورد گیربکس به پایین اسکرول کنید

مشخصات موتور MOTOR PART:

مدل	STEP ANGLE (درجه / قدم)	سیم سربی (نه.)	ولتاژ (V)	جاری (A / Phase)	مقاومت (Ω / مرحله)	استقرا (MH / PHASE)	نگه داشتن گشتاور (G.CM)	ارتفاع موتور L (MM)	وزن موتور (کیلوگرم)
28BYGH102-01	1.8	4	90/3	0.67	6.3	3.2	600	32	0.11
28BYGH105-01		6	3.1	0.95	3.3	1.0	430	32	0.11
28BYGH301		4	4.56	0.67	6.8	4.9	950	45	0.17
28BYGH303		6	3.40	0.95	3.4	1.0	750	45	0.14
28BYGH501		4	8.04	0.67	12.0	7.2	1200	51	0.19
28BYGH502		6	80/3	0.95	4.0	1.3	900	51	0.20

* محصولات را می توان با درخواست ویژه سفارشی کرد.

ابعاد مکانیکی

144. سیم پله ای 6 سیمه نما 11 موتور با گیربکس 28 میلی متر 0

نمودار سیم کشی

</s></s> 144. سیم پله ای 6 سیمه نما 11 موتور با گیربکس 28 میلی متر 1

مشخصات الکتریکی GEARBOX PART:

قطر خارج 22 میلی متر

مصالح ساختمانی

تحمل در خروجی

بار شعاعی (10 میلی متر از فلنج) N

بار محوری شفت (N)

فشار شفت فشار حداکثر (N)

شعاعی بازی شافت (میلی متر)

تراست بازی شافت (میلی متر)

واکنش بدون بار (°)

متالورژی پودر

متخلخل

یاتاقان

35 پوند

≤15

≤80

.0.0.08

0.4 .4

1.5 ≤

نرخ کاهش	گشتاور تحمل امتیاز (Nm)	حداکثر گشتاور تحمل لحظه ای (Nm)	بهره وری٪	طول (میلی متر)	وزن (گرم)	تعداد قطارهای دنده ای
1/4	0.1	0.3	81٪	13.9	29	1
1 / 4.75
16/1	0.4	1.2	72٪	32.4	52	2
19/1
1/22
26/1
76/1	0.8	2.5	65٪	43.9	73	3
88/1
1/104
1/121
1/144

ابعاد مکانیکی

144. سیم پله ای 6 سیمه نما 11 موتور با گیربکس 28 میلی متر 2

قطر خارج 28 میلی متر

مصالح ساختمانی	تحمل در خروجی	بار شعاعی (10 میلی متر از فلنج) N	بار محوری شفت (N)	فشار شفت فشار حداکثر (N)	شعاعی بازی شافت (میلی متر)	تراست بازی شافت (میلی متر)	واکنش بدون بار (°)
متالورژی پودر	بلبرینگ آستین	≤80	30	≤200	03.03 ≤	0.4 .4	1.5 ≤

نرخ کاهش	گشتاور تحمل امتیاز (Nm)	حداکثر گشتاور تحمل لحظه ای (Nm)	بهره وری٪	طول (میلی متر)	وزن (گرم)	تعداد قطارهای دنده ای
1/3	0.2	0.6	81٪	28.5	105	1
1/6

ابعاد مکانیکی
