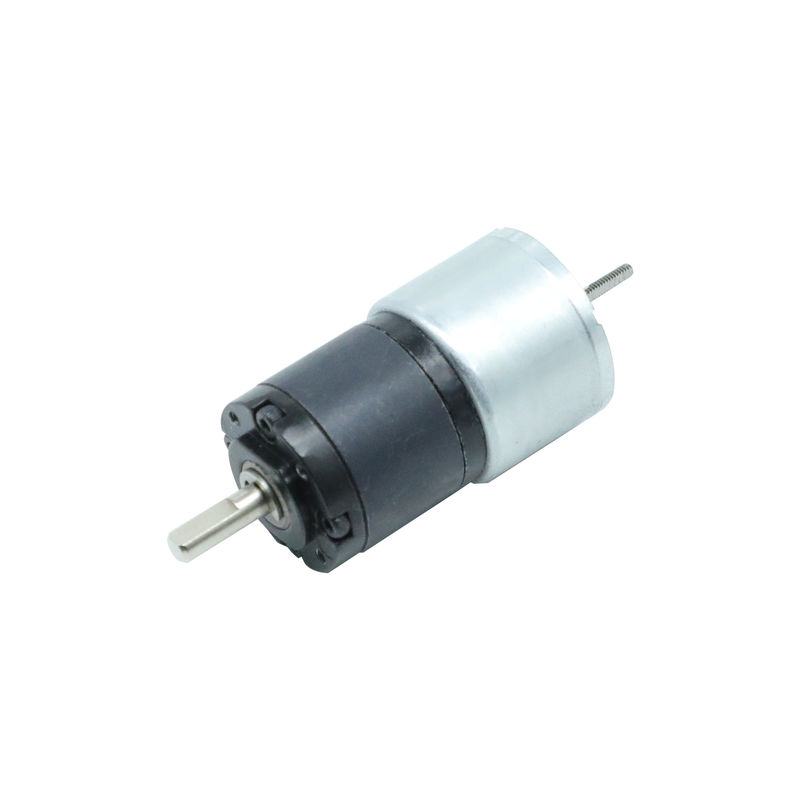

22mm Brushless Dc Planetary Gear Motor 24V 8w 3 Phase 0.02nm
| محل منبع | چین |
|---|---|
| نام تجاری | Hetai |
| گواهی | CE ROHS ISO |
| شماره مدل | 22BL201-001 |
| مقدار حداقل تعداد سفارش | 50 |
| قیمت | USD |
| جزئیات بسته بندی | کارتن با جعبه فوم داخلی ، پالت |
| زمان تحویل | 28-31 |
| شرایط پرداخت | L / C ، D / P ، T / T ، Western Union، MoneyGram |
| قابلیت ارائه | 1000PCS / ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام محصول | موتور گیربکس بدون برس | نوع سیم پیچ | ستاره |
|---|---|---|---|
| زاویه جلوه هال | 120 درجه زاویه برق | کلاس عایق | ب |
| دمای محیط | -20 + 50 50 | مقاومت عایق | 100MΩ حداقل .500 ولت DC |
| قدرت دی الکتریک | 600VAC 1 دقیقه | سطح حفاظت | IP40 |
| مواد محفظه گیربکس | متالورژی پودر | بلبرینگ گیربکس | بلبرینگ متخلخل |
| بار شعاعی گیربکس (10 میلی متر از فلنج) | N35N | بار محوری شفت گیربکس | ≤15N |
| برجسته | دنده موتور سیاره ای 24 ولت 8 وات,گیربکس بدون برس,موتور بدون برس 22 میلی متر |
||
توضیحات محصول
مسابقه موتور بدون برس برقی 22 میلی متری 3 فاز 24 ولت با گیربکس سیاره ای متالورژی پودر
گیربکس 22 میلی متری دارای 3 مرحله نسبت کاهش است.مرحله اول دارای نسبت های کاهش 1: 4 و 1: 4.75 ، r استگشتاور تحمل ated 0.1 NM ، حداکثر 0.3NM است.مرحله دوم دارای نسبت های کاهش 1 است: 16 ، 1:19 ، 1:22 ، 1:26.rگشتاور تحمل ated برای مرحله 2 0.4NM ، حداکثر گشتاور 1.2NM است.مرحله سوم دارای نسبت های کاهش 1:88 ، 1: 104 ، 1: 121 و 1: 144 است.رگشتاور تحمل ated 0.8 NM و حداکثر در 2.4NM است.
سری 22BL بسیار سبک وزن و کم مصرف است و برای افرادی که فضای کمتری در نصب دارند بسیار مناسب است.
مشخصات موتور MOTOR PART:
| مدل | ||
| مشخصات | واحد | 22BL201-001 |
| تعداد فازها | فاز | 3 |
| تعداد لهستانی ها | لهستانی ها | 8 |
| ولتاژ محاسبه شده | VDC | 24 |
| سرعت رتبه بندی شده | دور در دقیقه | 4800 |
| جریان دارای امتیاز | آ | 0.6 |
| گشتاور دارای امتیاز | Nm | 0.02 |
| قدرت دارای امتیاز | دبلیو | 8.0 |
| حداکثر گشتاور | mN.m | 06/0 |
| اوج جریان | آمپر | 1.8 |
| گشتاور ثابت | Nm / A | 0.033 |
| ثابت EMF | V / kRPM | 3.5 |
| طول بدن | میلی متر | 68 |
| وزن | کیلوگرم | 0.11 |
ابعاد مکانیکی
* توجه: محصولات را می توان با درخواست شما سفارشی کرد.لطفا برای اطلاعات بیشتر با ما تماس بگیرید.
* محصولات می توانند با گیربکس 22 میلی متر مطابقت داشته باشند
نمودار سیم کشی:
| جدول اتصال برق | |||
| تابع | رنگ | ||
| TP | نارنجی | UL1061 26AWG | |
| GND | سیاه | UL1332 28AWG | |
| مرحله A |
رنگ قهوه ای |
||
| مرحله B | سفید | ||
| مرحله C |
رنگ بنفش |
||
| + 5 ولت |
قرمز |
||
| سالن A | رنگ زرد | ||
| سالن B | سبز | ||
| سالن C | آبی | ||
مشخصات الکتریکی GEARBOX PART:
| مصالح ساختمانی | تحمل در خروجی | بار شعاعی (10 میلی متر از فلنج) N | بار محوری شفت (N) | فشار شفت فشار حداکثر (N) | شعاعی بازی شافت (میلی متر) | تراست بازی شافت (میلی متر) | واکنش بدون بار (°) |
| متالورژی پودر |
متخلخل یاتاقان |
35 پوند | ≤15 | ≤80 | .0.0.08 | 0.4 .4 | 1.5 ≤ |
| نرخ کاهش | گشتاور تحمل امتیاز (Nm) | حداکثر گشتاور تحمل لحظه ای (Nm) | بهره وری٪ | طول (میلی متر) | وزن (گرم) | تعداد قطارهای دنده ای |
| 1/4 | 0.1 | 0.3 | 81٪ | 13.9 | 29 | 1 |
| 1 / 4.75 | ||||||
| 16/1 | 0.4 | 1.2 | 72٪ | 32.4 | 52 | 2 |
| 19/1 | ||||||
| 1/22 | ||||||
| 26/1 | ||||||
| 76/1 | 0.8 | 2.4 | 65٪ | 43.9 | 73 | 3 |
| 88/1 | ||||||
| 1/104 | ||||||
| 1/121 | ||||||
| 1/144 |
ابعاد مکانیکی
مزایاییک موتور بدون برس بیش از موتورهای برس دار دارای نسبت قدرت به وزن بالا ، سرعت بالا ، کنترل الکترونیکی و نگهداری کم هستند.موتورهای بدون برس در مکانهایی از قبیل وسایل جانبی رایانه (درایو دیسک ، چاپگر) ، ابزار قدرت دستی و وسایل نقلیه از هواپیمای مدل گرفته تا اتومبیل یافت می شوند.در ماشین های لباسشویی مدرن ، موتورهای DC بدون برس اجازه جایگزینی کمربندهای لاستیکی و جعبه دنده را با طراحی محرک مستقیم داده اند.
