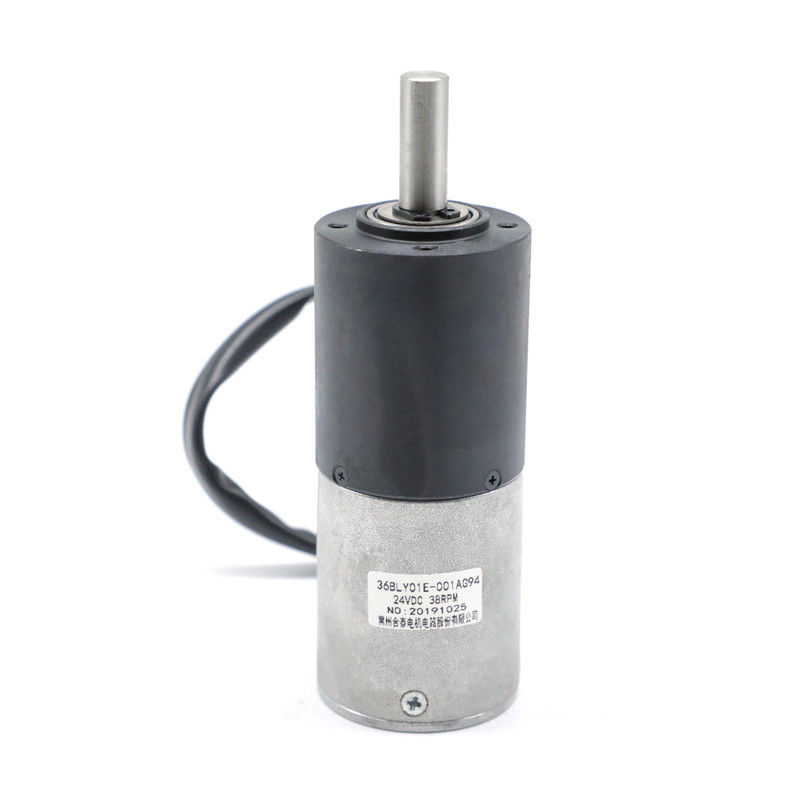

36 میلی متر Nema 14 Gearbox Motor Brushless Planetary 2 Nm
| محل منبع | چین |
|---|---|
| نام تجاری | Hetai |
| گواهی | CE ROHS ISO |
| شماره مدل | 36BL |
| مقدار حداقل تعداد سفارش | 50 |
| قیمت | USD |
| جزئیات بسته بندی | کارتن با جعبه فوم داخلی ، پالت |
| زمان تحویل | 28-31 |
| شرایط پرداخت | L / C ، D / P ، T / T ، Western Union، MoneyGram |
| قابلیت ارائه | 5000PCS / ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام محصول | موتورهای DC بدون برس | نوع سیم پیچ | ستاره |
|---|---|---|---|
| زاویه جلوه هال | 120 درجه زاویه برق | کلاس عایق | ب |
| دمای محیط | -20 + 50 50 | مقاومت عایق | 100MΩ حداقل .500 ولت DC |
| قدرت دی الکتریک | 600VAC 1 دقیقه | بار محوری شفت (N) | 10N |
| بار شعاعی (10 میلی متر از فلنج) | 120N | سطح حفاظت | IP40 |
| اندازه جعبه دنده مطابقت دارد | 32 میلی متر ، 36 میلی متر | مواد محفظه گیربکس | متالورژی پودر ، آلیاژ روی |
| برجسته | گیربکس سیاره ای موتور بدون برس,موتور بدون جاروبک و گیربکس,گیربکس سیاره ای برای موتور بدون برس |
||
توضیحات محصول
36BL nema14 CE ROHS ISO 12 / 24V 3000RPM 0.03Nm micro BLDC موتور بدون برس
| مدل | نرخ کاهش | قطر جعبه دنده | مواد مسکن گیربکس | ولتاژ (V) | قدرت (W) | سرعت (دور در دقیقه) | گشتاور نامی (Nm) |
| 36BLY 01A-001AG76 | 76: 1 | 36 میلی متر | متالورژی پودر | 24 | 15 | 94 | 1.5 |
| 36BLY01E-001AG94 | 94: 1 | 36 میلی متر | متالورژی پودر | 24 | 8 | 38 | 2 |
سری 36BL سبک و کم مصرف است که گشتاور بالایی نیز دارد.
مشخصات موتور MOTOR PART:
| مدل | ||
| مشخصات | واحد | 36BLY01 |
| تعداد فازها | فاز | 3 |
| تعداد لهستانی ها | لهستانی ها | 4 |
| ولتاژ محاسبه شده | VDC | 24 |
| سرعت رتبه بندی شده | دور در دقیقه | 3000 |
| جریان دارای امتیاز | آ | 2.0 |
| گشتاور دارای امتیاز | Nm | 0.03 |
| قدرت دارای امتیاز | دبلیو | 9.4 |
| حداکثر گشتاور | mN.m | 09/0 |
| اوج جریان | آمپر | 6 |
| گشتاور ثابت | Nm / A | 0.015 |
| ثابت EMF | V / kRPM | 1.6 |
| طول بدن | میلی متر | 42 |
| وزن | کیلوگرم | 0.16 |
ابعاد مکانیکی
*** توجه: محصولات را می توان با درخواست شما سفارشی کرد.لطفا برای اطلاعات بیشتر با ما تماس بگیرید.
* محصولات می توانند با گیربکس 32 ، 36 میلی متر مطابقت داشته باشند
نمودار سیم کشی:
| جدول اتصال برق | ||
| تابع | رنگ | |
| + 5 ولت | قرمز | UL1007 26AWG |
| سالن A | سبز | |
| سالن B | آبی | |
| سالن C | سفید | |
| GND | سیاه | |
| مرحله A | رنگ قهوه ای | |
| مرحله B | رنگ زرد | |
| مرحله C | نارنجی | |
مشخصات الکتریکی GEARBOX PART:
32 میلی متر متالورژی پودر
| مصالح ساختمانی | تحمل در خروجی | بار شعاعی (10 میلی متر از فلنج) N | بار محوری شفت (N) | فشار شفت فشار حداکثر (N) | شعاعی بازی شافت (میلی متر) | تراست بازی شافت (میلی متر) | واکنش بدون بار (°) |
| متالورژی پودر | یاتاقان آستین | ≤120 | ≤80 | 500 پوند | 03.03 ≤ | ≤.0.1 | 1.5 ≤ |
| نرخ کاهش | گشتاور تحمل امتیاز (Nm) | حداکثر گشتاور تحمل لحظه ای (Nm) | بهره وری٪ | طول (میلی متر) | وزن (گرم) | تعداد قطارهای دنده ای |
| 1/4 | 0.3 | 1.0 | 81٪ | 29.1 | 150 | 1 |
| 1/5 | ||||||
| 16/1 |
1.2
|
3.5
|
72٪ | 38.1 | 185 | 2 |
| 23/1 | ||||||
| 1/33 | ||||||
| 1/67 |
2.5
|
7.5 | 65٪ | 47.1 | 220 | 3 |
| 94/1 | ||||||
| 1/133 | ||||||
| 1/188 |
ابعاد مکانیکی
36 میلی متر متالورژی پودر
| مصالح ساختمانی | تحمل در خروجی | بار شعاعی (10 میلی متر از فلنج) N | بار محوری شفت (N) | فشار شفت فشار حداکثر (N) | شعاعی بازی شافت (میلی متر) | تراست بازی شافت (میلی متر) | واکنش بدون بار (°) |
| متالورژی پودر | یاتاقان آستین | ≤120 | ≤80 | 500 پوند | 03.03 ≤ | ≤.0.1 | 1.5 ≤ |
| نرخ کاهش | گشتاور تحمل امتیاز (Nm) | حداکثر گشتاور تحمل لحظه ای (Nm) | بهره وری٪ | طول (میلی متر) | وزن (گرم) | تعداد قطارهای دنده ای |
| 1/4 | 0.3 | 1.0 | 81٪ | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 16/1 |
1.2
|
3.5
|
72٪ | 32.4 | 173 | 2 |
| 20/1 | ||||||
| 25/1 | ||||||
| 1/53 |
2.5
|
7.5 | 65٪ | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 76/1 | ||||||
| 94/1 | ||||||
| 1/117 |
ابعاد مکانیکی
36 میلی متر آلیاژ روی
| مصالح ساختمانی | تحمل در خروجی | بار شعاعی (10 میلی متر از فلنج) N | بار محوری شفت (N) | فشار شفت فشار حداکثر (N) | شعاعی بازی شافت (میلی متر) | تراست بازی شافت (میلی متر) | واکنش بدون بار (°) |
| آلیاژ روی |
متخلخل بلبرینگ |
≤45 | 25 ≤ | 100 ≤ | .0.0.08 | 0.4 .4 | 1.5 ≤ |
| نرخ کاهش | گشتاور تحمل امتیاز (Nm) | حداکثر گشتاور تحمل لحظه ای (Nm) | بهره وری٪ | طول (میلی متر) | وزن (گرم) | تعداد قطارهای دنده ای |
| 12/1 | 0.3 | 1.0 | 81٪ | 26.8 | 100 | 1 |
ابعاد مکانیکی
یک موتور BLDC از مزایای موتورهای AC ، DC و Universal بهره می برد و آنها را در یک واحد ترکیب می کند.این یک عمر طولانی ، تعمیر و نگهداری کم ، عملکرد بی صدا و سرعت متغیر یک موتور AC دارد.گشتاور راه اندازی بالا و منحنی خطی-گشتاور سرعت یک موتور DC ؛و مانند هر دو موتور AC و DC با گیربکس به خوبی کار می کند.موتورهای DC بدون برس دارای تراکم توان بالا ، بعد از موتور جهانی دوم هستند و بهترین راندمان آنها بین 65 تا 80 درصد است.
