جزئیات محصولات

خانه محصولات

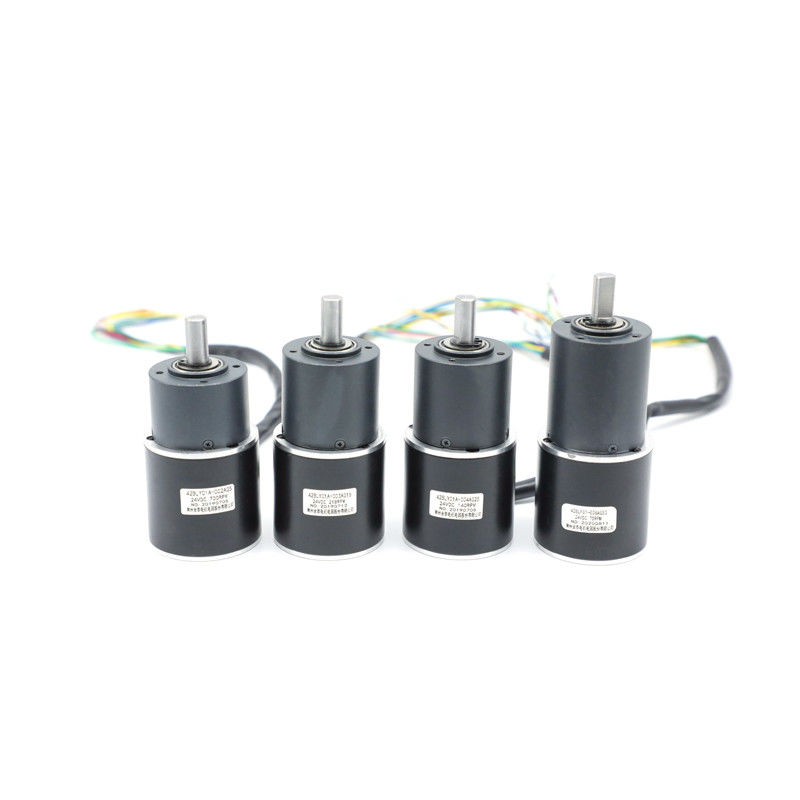

42 میلی متر موتور نما بدون برس بدون دنده

42 میلی متر موتور نما بدون برس بدون دنده

نام تجاری:	HeTai
شماره مدل:	42BLY
مقدار تولیدی:	50
قیمت:	USD
زمان تحویل:	25 روز
شرایط پرداخت:	L / C ، D / P ، T / T ، Western Union، MoneyGram

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE ROHS ISO

نام محصول:

موتور گیربکس بدون برس

زاویه جلوه هال:

120 درجه زاویه برق

سرعت:

3000 قابل تنظیم

نوع سیم پیچ:

ستاره

قدرت دی الکتریک:

600VAC 1 دقیقه

دمای محیط:

-20 + 50 50

مقاومت عایق:

100MΩ حداقل .500 ولت DC

سطح IP:

حداکثر نیروی شعاعی:

15N (10 میلی متر از فلنج جلو)

حداکثر نیروی محوری:

حداقل نسبت کاهش:

حداکثر نسبت کاهش:

1/216

جزئیات بسته بندی:

کارتن با جعبه فوم داخلی ، پالت

قابلیت ارائه:

10000 قطعه در ماه

برجسته کردن:

موتور نما 42 میلیمتری

موتور بدون برس کم دور در دقیقه

موتور DC بدون برس برس با گشتاور بالا

توضیح محصول

42BLY NEMA 17 سفارشی جعبه دنده سیاره موتور بدون برس برس DC گشتاور بالاتر سرعت کم

مزیت گیربکس سیاره ای

1. افزایش تکرارپذیری: سرعت شعاعی و محوری بیشتر سرعت آن ، قابلیت اطمینان و مقاومت را فراهم می کند و عدم انطباق دنده را به حداقل می رساند.

2. دقت کامل: بیشتر ثبات زاویه ای چرخان ، دقت و قابلیت اطمینان حرکت را بهبود می بخشد.

3. سطح سر و صدای کمتری زیرا تماس سطح بیشتری وجود دارد.نورد بسیار نرمتر است و پرش ها عملاً وجود ندارند.

4. ماندگاری بیشتر: به دلیل استحکام پیچشی و نورد بهتر.بنابراین ، کارایی بیشتر دنده و عملکرد بسیار نرم تری حاصل می شود.

5. سطح کارآیی بسیار خوب: کاهش دهنده های سیاره کارایی بیشتری را ارائه می دهند

6. افزایش گشتاور انتقال: با تماس بیشتر دندان ها ، مکانیسم قادر به انتقال و مقاومت در برابر گشتاور بیشتر است.علاوه بر این ، آن را به روشی یکنواخت تر انجام می دهد.

7. حداکثر تطبیق پذیری: مکانیسم آن در یک جعبه دنده استوانه ای وجود دارد که تقریباً در هر مکانی قابل نصب است.

مدل	گشتاور NM	حداکثر بار شعاعی	بار محوری شفت	نرخ کاهش	مواد مسکن گیربکس	ولتاژ (V)	قدرت (W)	سرعت (دور در دقیقه)
42BLY01A-002AG5	0.16	N120N (10 میلی متر از فلنج جلو)	N80N	5: 1	متالورژی پودر	24	12	700
42BLY01A-003AG16	0.46			16: 1		24	11	218
42BLY01A-004AG25	0.72			25: 1		24	18	140
42BLY01A-005AG62	1.60			62: 1		24	9	56

* محصولات را می توان با درخواست ویژه سفارشی کرد.

مشخصات موتور MOTOR PART:

		مدل	مدل	مدل
مشخصات	واحد	42BLY01C	42BLY02	42BLY302-001
تعداد فازها	فاز	3	3	3
تعداد لهستانی ها	لهستانی ها	4	4	4
ولتاژ محاسبه شده	VDC	24	24	24
سرعت رتبه بندی شده	دور در دقیقه	3000	3000	3000
جریان دارای امتیاز	آ	0.63	1.77	2.53
گشتاور دارای امتیاز	Nm	0.035	0.08	0.13
قدرت دارای امتیاز	دبلیو	11	25	41
حداکثر گشتاور	mN.m	0.105	0.24	0.39
اوج جریان	آمپر	1.9	5.3	7.6
گشتاور ثابت	Nm / A	0.054	0.045	0.051
ثابت EMF	V / kRPM	5.7	4.7	5.3
طول بدن	میلی متر	42	60	78
وزن	کیلوگرم	0.25	0.38	0.56

* محصولات می توانند با گیربکس 36،42 میلی متر مطابقت داشته باشند

نمودار سیم کشی

جدول اتصال برق
تابع	رنگ
+ 5 ولت	قرمز	UL1007 26AWG
سالن A	رنگ زرد
سالن B	سبز
سالن C	آبی
GND	سیاه
مرحله A	رنگ زرد	UL3265 22AWG
مرحله B	سبز
مرحله C	آبی

ابعاد مکانیکی

42 میلی متر موتور نما بدون برس بدون دنده 0

مشخصات الکتریکی GEARBOX PART:

36 میلی متر متالورژی پودر

مصالح ساختمانی	تحمل در خروجی	بار شعاعی (10 میلی متر از فلنج) N	بار محوری شفت (N)	فشار شفت فشار حداکثر (N)	شعاعی بازی شافت (میلی متر)	تراست بازی شافت (میلی متر)	واکنش بدون بار (°)
متالورژی پودر	یاتاقان آستین	≤120	≤80	500 پوند	03.03 ≤	≤.0.1	1.5 ≤

نرخ کاهش	گشتاور تحمل امتیاز (Nm)	حداکثر گشتاور تحمل لحظه ای (Nm)	بهره وری٪	طول (میلی متر)	وزن (گرم)	تعداد قطارهای دنده ای
1/4	0.3	1.0	81٪	24.8	145	1
1/5
16/1	1.2	3.5	72٪	32.4	173	2
20/1
25/1
1/53	2.5	7.5	65٪	41.9	213	3
1/62
76/1
94/1
1/117

ابعاد مکانیکی

36 میلی متر آلیاژ روی

مصالح ساختمانی

تحمل در خروجی

بار شعاعی (10 میلی متر از فلنج) N

بار محوری شفت (N)

فشار شفت فشار حداکثر (N)

شعاعی بازی شافت (میلی متر)

تراست بازی شافت (میلی متر)

واکنش بدون بار (°)

آلیاژ روی

متخلخل

بلبرینگ

≤45

25 ≤

100 ≤

.0.0.08

0.4 .4

1.5 ≤

نرخ کاهش	گشتاور تحمل امتیاز (Nm)	حداکثر گشتاور تحمل لحظه ای (Nm)	بهره وری٪	طول (میلی متر)	وزن (گرم)	تعداد قطارهای دنده ای
12/1	0.3	1.0	81٪	26.8	100	1

ابعاد مکانیکی

42 میلی متر موتور نما بدون برس بدون دنده 2

قطر خارج 42 میلی متر متالورژی پودر

مصالح ساختمانی	تحمل در خروجی	بار شعاعی (10 میلی متر از فلنج) N	بار محوری شفت (N)	فشار شفت فشار حداکثر (N)	شعاعی بازی شافت (میلی متر)	تراست بازی شافت (میلی متر)	واکنش بدون بار (°)
متالورژی پودر	یاتاقان آستین	≤120	≤80	500 پوند	03.03 ≤	≤.0.1	1.5 ≤

نرخ کاهش	گشتاور تحمل امتیاز (Nm)	حداکثر گشتاور تحمل لحظه ای (Nm)	بهره وری٪	طول (میلی متر)	وزن (گرم)	تعداد قطارهای دنده ای
1/4	1.0	3.0	81٪	32.5	170	1
1/6
15/1	4.0	12	72٪	46.3	207	2
18/1
25/1
1/36
1/54	8.0	25	65٪	60.1	267	3
1/65
90/1
1/112
1/155
1/216	10	30	65٪	60.1	267

ابعاد مکانیکی
