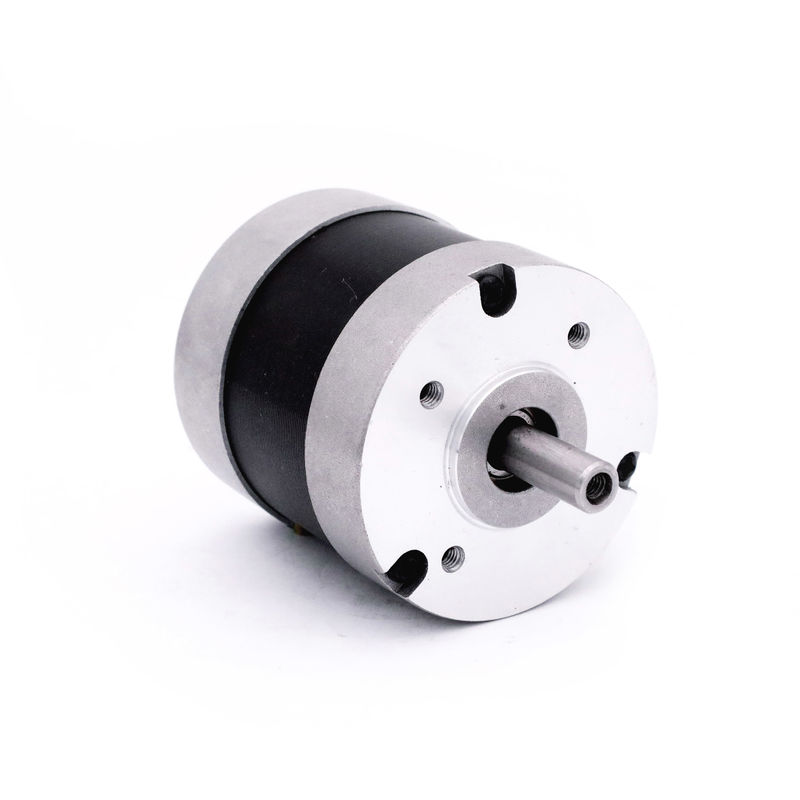

Micro Brushless Permanent Magnet Motor Nema 23 57mm 24v Round Square Flange

  • Micro Brushless Permanent Magnet Motor Nema 23 57mm 24v Round Square Flange
  • Micro Brushless Permanent Magnet Motor Nema 23 57mm 24v Round Square Flange
  • Micro Brushless Permanent Magnet Motor Nema 23 57mm 24v Round Square Flange
  • Micro Brushless Permanent Magnet Motor Nema 23 57mm 24v Round Square Flange
محل منبع چین
نام تجاری Hetai
گواهی CE ROHS ISO
شماره مدل 57BL
مقدار حداقل تعداد سفارش 50
قیمت USD
جزئیات بسته بندی کارتن با جعبه فوم داخلی ، پالت
زمان تحویل 28-31
شرایط پرداخت L / C ، D / P ، T / T ، Western Union، MoneyGram
قابلیت ارائه 5000PCS / ماه

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتس اپ:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
نام محصول موتورهای DC بدون جاروبک نوع سیم پیچ ستاره
زاویه جلوه هال زاویه الکتریکی 120 درجه کلاس عایق ب
دمای محیط -20℃~+50℃ مقاومت عایق 100MΩ حداقل 500VC DC
قدرت دی الکتریک 600VAC 1 دقیقه MAX نیروی شعاعی 75N (10 میلی متر از فلنج جلو)
حداکثر نیروی محوری 15N نوع شفت تک شفت
برجسته

نما 23 57 میلی متر 24 ولت

,

نما 23 24 ولت

,

موتور کوچک بدون برس بدون موتور Nema 23
پیام بگذارید
توضیحات محصول

موتور برقی براشلس DC سری 57BL NEMA 23 میکرو 24 ولتی 3000 دور در دقیقه

57BL01G 3 فاز 4 قطب ولتاژ 24 ولت، جریان نامی 0.77 آمپر، گشتاور نامی 0.057 نیوتن متر، قدرت 15 وات

57BL02A ولتاژ 3 فاز 4 قطب24 ولت، جریان نامی1.87A،گشتاور نامی0.11 نیوتن متر، قدرت 34.5 وات

ولتاژ 57BL03B 3 فاز 4 قطب24 ولت، جریان نامی3.17A،گشتاور نامی0.18 نیوتن متر، قدرت 56 وات

57BL04A 3 فاز 4 قطب ولتاژ 24V، جریان نامی3.67A،گشتاور نامی 0.66 نیوتن متر، قدرت 69 وات

57BL05A 3 فاز 4ولتاژ قطب 24 ولت، جریان نامی 5.33A، گشتاور نامی 0.33 نیوتن متر، قدرت 104 وات

57BL063 فاز 4ولتاژ قطب 24 ولت، جریان نامی 7A، گشتاور نامی 0.44 نیوتن متر، قدرت 138 وات



برای موتور بدون جاروبک درایو داخلی سری 57BL، مقرون به صرفه‌تر و راحت‌تر برای کاربر است که قابلیت اطمینان را نیز افزایش می‌دهد.



مشخصات برق:



    مدل مدل مدل مدل مدل مدل
مشخصات واحد 57BL01G 57BL02A 57BL03B 57BL04A 57BL05A 57BL06
تعداد فازها فاز 3
تعداد لهستانی ها لهستانی ها 4
ولتاژ محاسبه شده VDC 24
سرعت رتبه بندی شده دور در دقیقه 2500 3000 3000 3000 3000 3000
جریان رتبه بندی شده آ 0.77 1.87 3.17 3.67 5.33 7.00
گشتاور نامی نیوتن متر 0.057 0.11 0.18 0.22 0.33 0.44
قدرت امتیازی دبلیو 15 34.5 56 69 104 138
اوج گشتاور mN.m 0.17 0.33 0.54 0.66 0.99 1.32
اوج جریان آمپر 2.3 5.6 9.5 11 16 21
ثابت گشتاور Nm/A 0.074 0.059 0.057 0.060 0.062 0.063
EMF پشت ثابت V/kRPM 7.75 6.2 5.9 6.3 6.5 6.6
طول بدن میلی متر 41.5 46.5 56.5 66.5 86.5 106.5
وزن کیلوگرم 0.35 0.44 0.56 0.67 0.95 1.18



*محصولات را می توان با درخواست های خاص سفارشی کرد.

*محصولات می توانند با گیربکس 42، 52، 56، 63 میلی متر مطابقت داشته باشند





ابعاد مکانیکی

Micro Brushless Permanent Magnet Motor Nema 23 57mm 24v Round Square Flange 0



نمودار سیم کشی

عملکرد رنگ
+ 5 ولت قرمز UL1007 26AWG
سالن A رنگ زرد
هالب سبز
HALLC آبی
GND سیاه
فاز A رنگ زرد UL1007 20AWG
فاز B سبز
فاز C آبی


محدوده بازار هتای

Micro Brushless Permanent Magnet Motor Nema 23 57mm 24v Round Square Flange 1

هتای همچنین محصولات خود را به ایالات متحده آمریکا، اروپا، آسیای جنوب شرقی و سراسر چین ارسال می کند.

از چین تا خارج از کشور
اروپا: فرانسه، آلمان، ایتالیا، اسپانیا، نروژ و غیره
آمریکای شمالی: ایالات متحده آمریکا، کانادا



مشتریان هتایی

Micro Brushless Permanent Magnet Motor Nema 23 57mm 24v Round Square Flange 2



انواع مختلفی از موتورهای پله ای برای انتخاب شما در دسترس است، از سفارشی سازی پشتیبانی می کند.

Micro Brushless Permanent Magnet Motor Nema 23 57mm 24v Round Square Flange 3



گیربکس کاهشی تای

Micro Brushless Permanent Magnet Motor Nema 23 57mm 24v Round Square Flange 4



مسافت یاب لیزری

Micro Brushless Permanent Magnet Motor Nema 23 57mm 24v Round Square Flange 5



مواد با کیفیت بالا
Micro Brushless Permanent Magnet Motor Nema 23 57mm 24v Round Square Flange 6

دستگاه سیم پیچ استاتور
Micro Brushless Permanent Magnet Motor Nema 23 57mm 24v Round Square Flange 7Micro Brushless Permanent Magnet Motor Nema 23 57mm 24v Round Square Flange 8
تای تعداد زیادی تجهیزات حرفه ای را معرفی کرد که راندمان تولید را تا حد زیادی بهبود بخشید.


مرکز CNC

Micro Brushless Permanent Magnet Motor Nema 23 57mm 24v Round Square Flange 9Micro Brushless Permanent Magnet Motor Nema 23 57mm 24v Round Square Flange 10Micro Brushless Permanent Magnet Motor Nema 23 57mm 24v Round Square Flange 11



اطلاعات بسته بندی

روش های بسته بندی حرفه ای، محصول را ایمن کنید تا برای شما ارسال شود.

Micro Brushless Permanent Magnet Motor Nema 23 57mm 24v Round Square Flange 12
