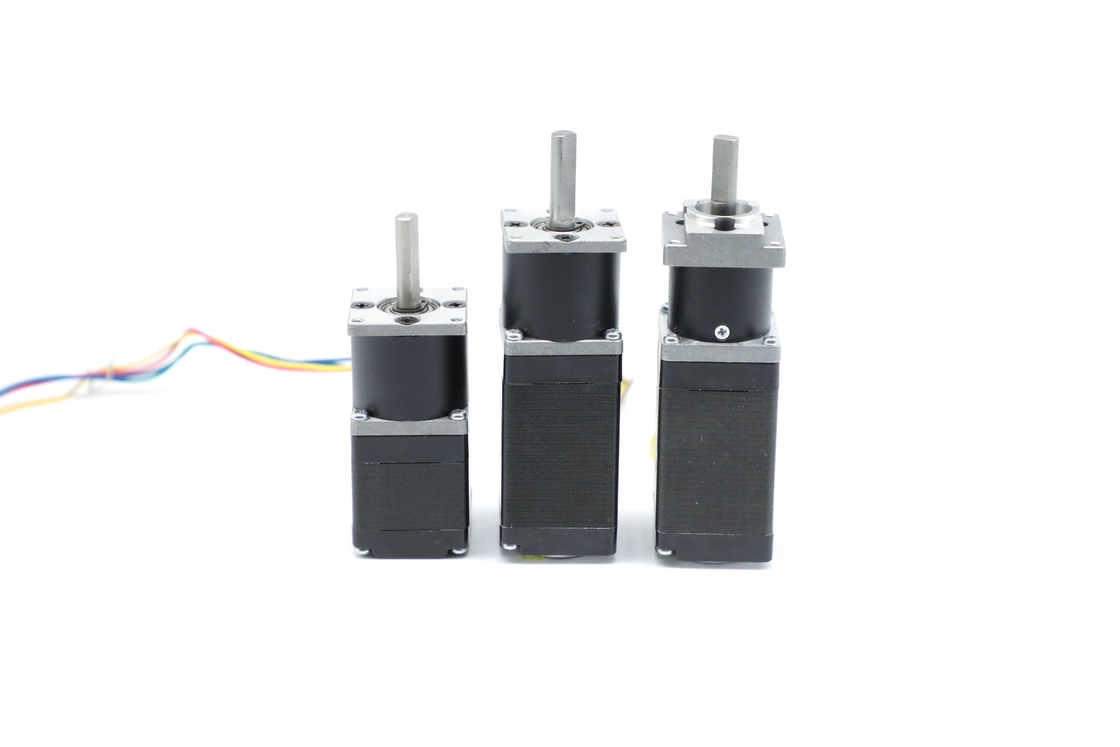

گیربکس سیاره ای نما11 موتور 12 ولت 40.5 میلی متری 3.4 وات با گیربکس 28BL01AG14

نام

گیربکس سیاره ای نما11 موتور 12 ولت 40.5 میلی متری 3.4 وات با گیربکس 28BL01AG14

نام تجاری:	HeTai
شماره مدل:	28BL01AG14
مقدار تولیدی:	50
قیمت:	USD
زمان تحویل:	25 روز
شرایط پرداخت:	L/C، D/P، T/T، Western Union، MoneyGram

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE ROHS ISO

نام محصول:

موتور گیربکس براشلس

ولتاژ:

12

سرعت رتبه بندی شده:

10±214٪

نرخ کاهش:

1/14

گشتاور نامی:

0.15 نیوتن متر

مقاومت عایق:

100MΩ حداقل 500 VDC

کلاس عایق:

ب

ارتفاع موتور:

40.5 میلی متر

بازی رانش محور:

≤0.4

توان خروجی:

3.4 وات

عکس العمل در حالت بدون بار:

≤1.5 درجه

وزن موتور:

0.25 کیلوگرم

جزئیات بسته بندی:

کارتن با جعبه فوم داخلی، پالت

قابلیت ارائه:

10000 عدد در ماه

برجسته کردن:

گیربکس سیاره ای نما11

,

گیربکس سیاره ای نما11 12 ولت

,

موتور براشلس 12 ولت با گیربکس

توضیح محصول

گیربکس سیاره ای نما11 موتور 12 ولت 40.5 میلی متری 3.4 وات با گیربکس 28BL01AG14

زیرا تماس سطحی بیشتری وجود دارد.اسکرول بسیار نرمتر است و تقریباً هیچ پرشی وجود ندارد.بنابراین صدای کم در موتور گیربکس سیاره ای وجود دارد.28BL01AG14 یکی از انواع مینی موتورها است.جنبه کلیدی برای اطمینان از کارایی این است که گیربکس سیاره ای دارای اینرسی کم و انتقال گشتاور بالا است. انتخاب گیربکس سیاره ای با مشخصات صحیح یک راه مطمئن برای بهبود کارایی هر سیستم مکانیکی است.

مشخصات برق:

		مدل
قسمت موتور		28BL01AG14	28BL02AG30	28BL03AG64
نسبت		1:14	ساعت 1:30	1:64
قطر گیربکس		28	28	28
تعداد فازها	فاز	3	3	3
تعداد لهستانی ها	لهستانی ها	4	4	4
ولتاژ محاسبه شده	VDC	12	24	24
گشتاور نامی	نیوتن متر	0.15	0.65	2
سرعت رتبه بندی شده	دور در دقیقه	214	100	46
RatedCurrent	آمپر	0.9	1	2
توان خروجی	وات	3.4	6.8	9.6
ارتفاع موتور	میلی متر	40.5	53	78
وزن موتور	کیلوگرم	0.25	0.31	0.36

*محصولات را می توان با درخواست ویژه سفارشی کرد.

نمودار سیم کشی

میز اتصال برق
تابع	رنگ
+5 ولت	قرمز	UL1007 26AWG
سالن A	سبز
سالن B	آبی
سالن C	سفید
GND	سیاه
فاز A	نارنجی
فاز B	رنگ زرد
فاز C	رنگ قهوه ای

ابعاد مکانیکی

گیربکس سیاره ای نما11 موتور 12 ولت 40.5 میلی متری 3.4 وات با گیربکس 28BL01AG14 0

شما می توانید گیربکس های مختلفی را انتخاب کنید:

قطر خروجی 28 میلی مترمتالورژی پودر

مصالح ساختمانی	بلبرینگ در خروجی	بار شعاعی (10 میلی متر از فلنج) N	بار محوری شفت (N)	حداکثر نیروی مناسب فشار شفت (N)	بازی شعاعی شفت (mm)	بازی رانش محور (mm)	عکس العمل در حالت بی باری (°)
متالورژی پودر	بلبرینگ آستین	≤80	≤30	≤200	≤0.03	≤0.4	≤1.5

گیربکس سیاره ای 28 نوع مربع
نرخ کاهش	گشتاور تحمل نامی (Nm)	حداکثر گشتاور تحمل لحظه ای (Nm)	بهره وری٪	طول L (میلی متر)	وزن (گرم)	تعداد قطارهای دنده ای
1/3	0.2	0.6	81%	28.5	105	1
1/6

گیربکس سیاره ای 28 نوع گرد
نرخ کاهش	گشتاور تحمل نامی (Nm)	حداکثر گشتاور تحمل لحظه ای (Nm)	بهره وری٪	طول L (میلی متر)	وزن (گرم)	تعداد قطارهای دنده ای
1/14	0.5	1.5	72%	29.8	92	1
1/30
1/64	1.8	5	65%	40	105	1
1/107
