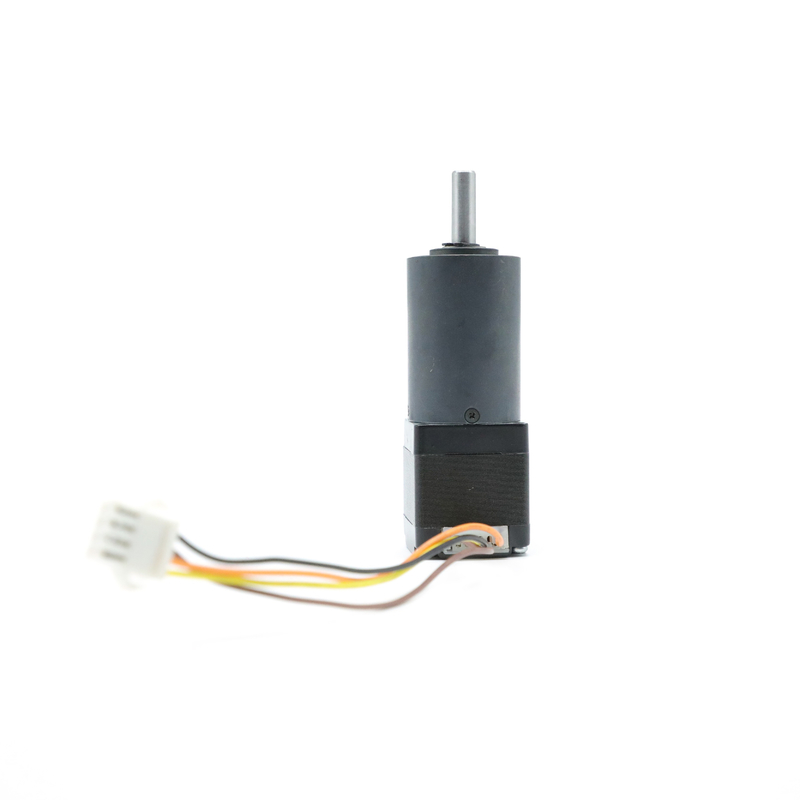

نما 11 گیربکس استپر موتور گشتاور بالا 4.22V 0.67A

نما 11 گیربکس استپر موتور گشتاور بالا 4.22V 0.67A

نام تجاری:	HeTai
شماره مدل:	سری 28YGH102
مقدار تولیدی:	50
قیمت:	USD
زمان تحویل:	25 روز
شرایط پرداخت:	L/C، D/P، T/T، Western Union، MoneyGram

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE ROHS ISO

نام محصول:

موتور گیربکس پله ای

زاویه گام:

1.8 درجه

افزایش دما:

حداکثر 80 ℃

فعلی:

0.67A

دمای محیط:

-20℃~+50℃

نگه داشتن گشتاور:

6 کیلوگرم سانتی متر

اندوکتانس:

3.7mh/فاز

بلبرینگ در خروجی:

بلبرینگ آستین

بار شعاعی (10 میلی متر از فلنج):

≤450N

بار محوری شفت:

≤200N

جزئیات بسته بندی:

کارتن با جعبه فوم داخلی، پالت

قابلیت ارائه:

10000 عدد در ماه

برجسته کردن:

موتور پله ای گیربکس 0.67A

موتور پله ای گیربکس نما 11

موتور پله ای با گشتاور بالا با گیربکس

توضیح محصول

موتور پله‌ای مقرون به صرفه با گشتاور بالا NEMA 11 4.22V 0.67A 28YGH102-XXAG107 با گیربکس

گیربکس‌های سیاره‌ای، که به عنوان گیربکس‌های سیاره‌ای نیز شناخته می‌شوند، یکی از جالب‌ترین انواع گیربکس‌ها در کنترل حرکت هستند.

28YGH102-XXAG107 یکی از انواع میکرو موتورها است. مشخصه آن نویز کم و گشتاور بالا است. مرکز چرخ دنده ورودی گیربکس سیاره‌ای حول مرکز چرخ دنده خروجی می‌چرخد و شفت ورودی و شفت خروجی هم‌راستا هستند. این نشان می‌دهد که این یک گیربکس با مراکز چرخش ورودی و خروجی یکسان است.

این مدل از گیربکس متالورژی پودری 28 میلی‌متری استفاده می‌کند., طراحی نسبتاً پیچیده است، اگرچه کارآمد و همچنان نگهداری آسان است.

مشخصات الکتریکی

زاویه پله	درجه/پله	1.8
ولتاژ نامی	V	4.22
جریان	آمپر/فاز	0.67
مقاومت	اهم/فاز	6.3
اندوکتانس	میلی‌هانری/فاز	3.7
گشتاور نگهدارنده	کیلوگرم.سانتی‌متر	6
کلاس عایق		B

*محصولات را می‌توان با درخواست ویژه سفارشی کرد.

دیاگرام سیم‌کشی

ابعاد مکانیکی

دیاگرام سیم‌کشی

جدول اتصال الکتریکی
عملکرد	رنگ
+5V	قرمز	UL1007 26AWG
HALL A	سبز
HALL B	آبی
HALL C	سفید
GND	مشکی
فاز A	نارنجی
فاز B	زرد
فاز C	قهوه‌ای

گیربکسمشخصات الکتریکی

قطر خارجی 28 میلی‌مترمتالورژی پودری

جنس پوسته	بلبرینگ در خروجی	بار شعاعی (10 میلی‌متر از فلنج) نیوتن	بار محوری شفت (نیوتن)	حداکثر نیروی پرس شفت (نیوتن)	لقی شعاعی شفت (میلی‌متر)	لقی محوری شفت (میلی‌متر)	لقی برگشتی در حالت بدون بار (درجه)
متالورژی پودری	بلبرینگ‌های آستینی	≤80	≤30	≤200	≤0.03	≤0.4	≤1.5

گیربکس سیاره‌ای نوع مربعی 28
نسبت کاهش	گشتاور مجاز نامی (نیوتن متر)	حداکثر گشتاور مجاز لحظه‌ای (نیوتن متر)	راندمان%	طول L (میلی‌متر)	وزن (گرم)	تعداد چرخ‌دنده‌های سیاره‌ای
1/3	0.2	0.6	81%	28.5	105	1
1/6

گیربکس سیاره‌ای نوع گرد 28
نسبت کاهش	گشتاور مجاز نامی (نیوتن متر)	حداکثر گشتاور مجاز لحظه‌ای (نیوتن متر)	راندمان%	طول L (میلی‌متر)	وزن (گرم)	تعداد چرخ‌دنده‌های سیاره‌ای
1/14	0.5	1.5	72%	29.8	92	1
1/30
1/64	1.8	5	65%	40	105	1
1/107

موتور پله‌ای ترازو غذای چند سر

نما 11 گیربکس استپر موتور گشتاور بالا 4.22V 0.67A 2

دستگاه سیم‌پیچ چند سر

این شرکت به تولید و طراحی موتور پله‌ای، موتور بدون جاروبک DC و موتور گیربکسی اختصاص دارد. در صورت علاقه با ما تماس بگیرید.
