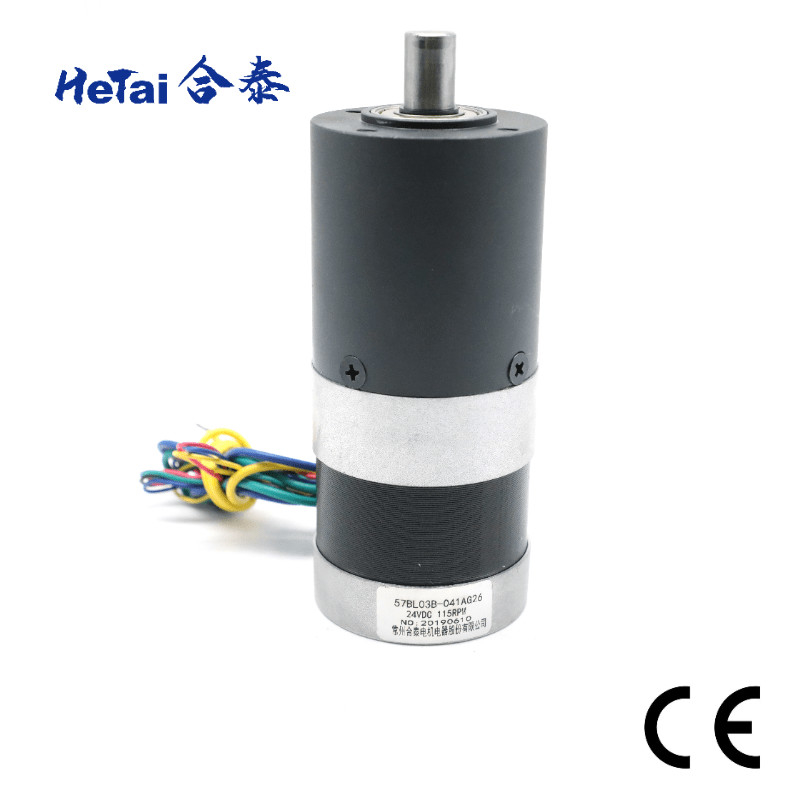

موتور گیربکس بدون جاروبک قابل تنظیم NEMA23 24v 0.8 اهم 57mm*57mm
| محل منبع | چین |
|---|---|
| نام تجاری | Hetai |
| گواهی | CE ROHS ISO |
| شماره مدل | 57BL03B-041AG26 |
| مقدار حداقل تعداد سفارش | 50 |
| قیمت | USD |
| جزئیات بسته بندی | کارتن با جعبه فوم داخلی، پالت |
| زمان تحویل | 28-31 |
| شرایط پرداخت | L/C، D/P، T/T، Western Union، MoneyGram |
| قابلیت ارائه | 5000 عدد در ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام محصول | گیربکس موتور براشلس | ولتاژ | 24 V |
|---|---|---|---|
| سرعت رتبه بندی شده | 3000 ± 200 دور در دقیقه | گشتاور نامی | 0.18 نیوتن متر |
| نرخ کاهش | 1/26 | مقاومت | 0.8 OHMS |
| کلاس عایق | ب | دمای محیط | -20℃~+50℃ |
| مقاومت عایق | 100MΩ حداقل 500VC DC | گواهی | CE ROHS ISO |
| نوع سیم پیچ | ستاره | قدرت دی الکتریک | 500 ولت AC 1 دقیقه |
| برجسته | موتور گیربکس براشلس NEMA23,موتور گیربکس براشلس 57 میلی متر,موتور گیربکس بدون جاروبک 0.8 اهم |
||
توضیحات محصول
موتور گیربکس بدون جاروبک 57BL03B-041AG26 NEMA23 24v 0.8 اهم قابل تنظیم 57mm*57mm
هتای به توانایی های تحقیق و توسعه خود می بالد.تای با حمایت آزمایشگاه‌های حرفه‌ای و تکنسین‌های مجرب موفق به کسب 13 پتنت و جوایزی مانند جوایز سازمانی با فناوری پیشرفته شده است.
موتور گیربکس بدون جاروبک یک سیستم چرخش سیاره ای را تقلید می کند، شفت ورودی دنده مرکزی را به حرکت در می آورد که به عنوان دنده خورشیدی نیز شناخته می شود، سپس چرخ دنده های اطراف را که به عنوان چرخ دنده های سیاره ای نیز شناخته می شوند، می چرخاند.آنها همچنین دارای طراحی بسیار فشرده و کم وزن در کلاس خود هستند. دنده های سیاره ای به عنوان کاهش دهنده سرعت استفاده می شوند.آنها برای کاهش سرعت موتورها و افزایش گشتاور استفاده می شوند.گشتاور قدرت کار دستگاه است.
مشخصات برق:
| مدل | ||
| قسمت موتور | 57BL03B-041AG26 | |
| مقاومت خط به خط | OHMS | 0.8 |
| ولتاژ اسمی | VDC | 24 |
| سرعت بدون بار | دور در دقیقه | 4000 |
| جریان بدون بار | APMs | 0.6 |
| سرعت رتبه بندی شده | دور در دقیقه | 3000 ± 200 |
| گشتاور نامی | نیوتن متر | 0.18 |
| ثابت گشتاور | Nm/A | 0.057 |
| EMF پشتی ثابت | V/kRPM | 5.9 |
| کلاس عایق | ب | |
| مشخصات موتور با دنده سیاره ای | ||
| گشتاور نامی | نیوتن متر | 3.3 |
| سرعت رتبه بندی شده | دور در دقیقه | 10±115% |
| نسبت | 26:1 | |
*محصولات را می توان با درخواست ویژه سفارشی کرد.
نمودار سیم کشی
| تابع | رنگ | |
| +5 ولت | قرمز |
UL1007 26AWG |
| سالن A | رنگ زرد | |
| سالن B | سبز | |
| سالن C | آبی | |
| GND | سیاه | |
| فاز A | رنگ زرد |
UL1015 20AWG |
| فاز B | سبز | |
| فاز C | آبی |
ابعاد مکانیکی
گیربکس سیاره ای 56 میلی متر
| مصالح ساختمانی | بلبرینگ در خروجی | بار شعاعی (10 میلی متر از فلنج) N | بار محوری شفت (N) | حداکثر نیروی مناسب فشار شفت (N) | بازی شعاعی شفت (mm) | بازی رانش محور (mm) | عکس العمل در حالت بی باری (°) |
| متالورژی پودر | بلبرینگ | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
|
تعداد قطارهای گیربکس |
1 | 2 |
| نرخ کاهش |
1/6
|
1/15,1/18,1/26,1/47,1/66 |
| طول (میلی متر) |
41.3
|
59.6 |
| وزن (گرم) |
491.0
|
700.0 |
ابعاد مکانیکی
نسبت گیربکس دیگر
موتور بدون برس NEMA 23 می تواند با گیربکس زیر مطابقت داشته باشد
| گیربکس سیاره ای 36 میلی متر | |||
| نرخ کاهش | بار مجاز لحظه ای (Nm) | طول (میلی متر) | تعداد قطارهای دنده ای |
| 1/4 | 1.0 | 24.8 | 1 |
| 1/5 | |||
| 1/16 | 3.5 | 32.4 | 2 |
| 1/20 | |||
| 1/25 | |||
| 1/53 | 7.5 | 41.9 | 3 |
| 1/62 | |||
| 1/76 | |||
| 1/94 | |||
| 1/117 | |||
| گیربکس سیاره ای 42 میلی متر | |||
| نرخ کاهش | بار مجاز لحظه ای (Nm) | طول (میلی متر) | تعداد قطارهای دنده ای |
| 1/4 | 3.0 | 32.5 | 1 |
| 1/6 | |||
| 1/15 | 12 | 46.3 | 2 |
| 1/18 | |||
| 1/25 | |||
| 1/36 | |||
| 1/54 | 25 | 60.1 | 3 |
| 1/65 | |||
| 1/90 | |||
| 1/112 | |||
| 1/155 | |||
| 1/216 | 30 | 60.1 | 3 |
گواهی
|
|
|
|
گزارش موتور پله ای ROHS تاریخ: 9 ژوئن 2021 |
گزارش BLDC Motor ROHS تاریخ: 9 ژوئن 2021 |
گواهی CE |
|
|
|
IATF 16949: 2016
اعتبار تا: 02 ژوئن 2024
|
ISO 9001: 2015
اعتبار تا: 02 ژوئن 2024
|
راتجهیزات ساخت
دستگاه جوش نقطه ای لیزری آسیاب روتور مرکز CNC
خارج از دایره
دستگاه سیم پیچ اتوماتیک چند سر
ماشین سیم پیچ ماشین سیم پیچ
خط مونتاژ خودکار خط مونتاژ
خط تولید
بسته و تحویل
سوالات متداول
1. آیا شما کارخانه هستید؟
بله، ما کارخانه هستیم.نام تجاری ما تای بیش از 20 سال است که یک تولید کننده میکرو موتور شناخته شده است
چین.محصول اصلی شامل موتور پله ای هیبریدی، موتور DC بدون جاروبک، موتور سروو و گیربکس سیاره ای.
2. آیا اطلاعات تماس دیگری دارید؟
بله، لطفا به ما ایمیل بزنید: info@ht-motor.com 3. چگونه می توانیم کاتالوگ شما را دریافت کنیم؟
لطفا برای دانلود آن به وب سایت زیر مراجعه کنید: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136
3. آیا می توانم نمونه را آزمایش کنم؟
بله، نمونه ها و باربری شارژ می شوند.
4. آیا می توانم محصول سفارشی را دریافت کنم؟
مطمئنا، تمام محصولات را می توان بر اساس درخواست ویژه سفارشی کرد.
5. چگونه کالا را ارسال می کنید؟
ما معمولاً کالاها را از طریق اکسپرس (DHL/UPS/FEDEX/TNT)، از طریق دریا و هوا ارسال می کنیم، همچنین حمل و نقل کالا را می پذیریم.
6. شرایط پرداخت چیست؟
T/T (انتقال بانکی)، پی پال (0.5٪ هزینه پی پال)، سفارش تضمین ALIBABA پذیرفته می شود
7. آیا این قیمت نهایی شماست؟آیا می توانم تخفیف داشته باشم؟
قیمت ما قیمت کارخانه است.اگر تعداد زیادی دارید، می توانیم در مورد تخفیف مذاکره کنیم.
8. گارانتی برای محصولات شما چیست؟
گارانتی ما یک سال است.در صورت بروز هرگونه مشکل کیفی در این مدت، هزینه حمل و نقل و تعویض آن بر عهده ما خواهد بود.لطفا توجه داشته باشید آسیب های ناشی از استفاده نادرست از محصول شامل گارانتی نمی شود.
