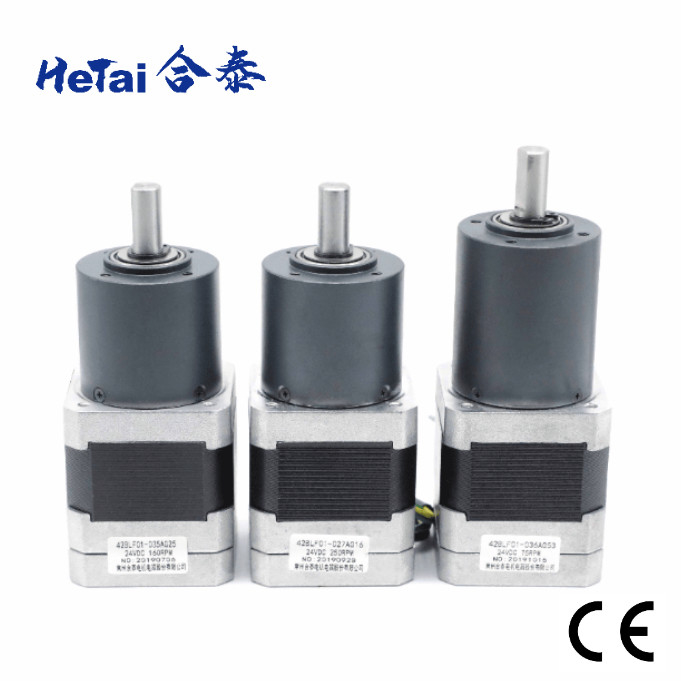

نما 17 گیربکس موتور براشلس 0.5A 24V 2.2OHMS 42mm

نما 17 گیربکس موتور براشلس 0.5A 24V 2.2OHMS 42mm

نام تجاری:	Hetai
شماره مدل:	42BLF01
مقدار تولیدی:	50
قیمت:	USD
زمان تحویل:	28-31
شرایط پرداخت:	L/C، D/P، T/T، Western Union، MoneyGram

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE ROHS ISO

نام محصول:

موتور گیربکس براشلس

ولتاژ اسمی:

24 VDC

مقاومت:

2.2 اوم

نسبت توان خروجی:

26 وات

جریان بدون بار:

0.5 آمپر

سرعت بدون بار:

5000 ± 10٪ RPM

دمای محیط:

-20℃~+50℃

نسبت:

نوع سیم پیچ:

ستاره

مقاومت عایق:

100MΩ حداقل 500VC DC

قدرت دی الکتریک:

600VAC 1 دقیقه

کلاس عایق:

جزئیات بسته بندی:

کارتن با جعبه فوم داخلی، پالت

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

موتور براشلس گیربکس نما 17 0.5 آمپر

2.2 OHMS گیربکس موتور براشلس

گیربکس براشلس نما 17 کاهش

توضیح محصول

موتور گیربکس بدون جاروبک 42BLF01-036AG53 فابریک نِما 17 0.5 آمپر 24 ولت 2.2 اهم 42 میلی متر

هتای همیشه نیازهای مشتریان را در اولویت قرار می‌دهد. ما نه تنها محصولات با کیفیت بالا ارائه می‌دهیم، بلکه معتقدیم کمک به مشتریان برای ساخت محصولات بهتر مهمترین ماموریت ماست. از نظر کیفیت، هتای گواهینامه ISO، CE و گواهینامه افتخار سلطنتی را دریافت کرده است. کیفیت این محصول نیز توسط بسیاری از مشتریان به رسمیت شناخته شده است.

موتور گیربکس DC بدون جاروبک 42BLF-036AG53 نِما 17 24 ولت فابریک برای ربات‌ها، ماشین‌آلات بسته‌بندی، ماشین‌آلات خطوط متنی، ابزارهای پزشکی، ماشین‌آلات چاپ و لجستیک هوشمند مناسب است. گیربکس - که به نام کاهنده دنده یا کاهنده سرعت نیز شناخته می‌شود - مجموعه‌ای از چرخ‌دنده‌ها است که می‌توان آن را به موتور اضافه کرد تا سرعت را به شدت کاهش دهد و/یا گشتاور را افزایش دهد. هر نوع گیربکس با موتور هماهنگ عمل می‌کند تا خروجی سرعت-گشتاور مورد نظر را به دست آورد.

مشخصات الکتریکی

قطعه موتور
مدل تولید کننده		42BLF01-036AG53
مقاومت	اهم	2.2
ولتاژ نامی	VDC	24
سرعت بدون بار	دور در دقیقه	5000± 10%
جریان بدون بار	آمپر	0.5
سرعت نامی	دور در دقیقه	4000± 10%
گشتاور نامی	N.m	0.063
توان خروجی نامی	W	26
ثابت گشتاور	N.m/A	0.046
کلاس عایق		B
مشخصات موتور با گیربکس سیاره‌ای
گشتاور نامی	N.m	2.17
سرعت نامی	دور در دقیقه	75± 10%
نسبت		5:1

* محصولات را می‌توان با درخواست ویژه سفارشی کرد.

دیاگرام سیم‌کشی

عملکرد	رنگ
+5V	قرمز	UL1007 26AWG
هال A	زرد
هال B	سبز
هال C	آبی
زمین	مشکی
فاز A	زرد	UL3265 22AWG
فاز B	سبز
فاز C	آبی

ابعاد مکانیکی

نما 17 گیربکس موتور براشلس 0.5A 24V 2.2OHMS 42mm 0

گیربکس سیاره‌ای 36 میلی متر

جنس بدنه	بلبرینگ در خروجی	بار شعاعی (10 میلی متر از فلنج) N	بار محوری شفت (N)	حداکثر نیروی فشاری شفت (N)	لقی شعاعی شفت (mm)	لقی محوری شفت (mm)	لقی در حالت بدون بار (°)
متالورژی پودر	بلبرینگ	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

تعداد طبقات گیربکس	1	2	3
نسبت کاهش	1/5	1/14، 1/16، 1/20، 1/25	1/53، 1/62، 1/76، 1/94، 1/117
طول (mm)	24.8	32.4	41.9
وزن (گرم)	145.0	173.0	213.0

ابعاد مکانیکی

نما 17 گیربکس موتور براشلس 0.5A 24V 2.2OHMS 42mm 1

نسبت گیربکس دیگر

گیربکس سیاره‌ای 42 میلی متر
نسبت کاهش	گشتاور مجاز نامی (Nm)	حداکثر گشتاور مجاز لحظه‌ای (Nm)	راندمان (%)	طول (mm)	وزن (گرم)	تعداد طبقات گیربکس
1/4	1.0	3.0	81%	32.5	170	1
1/6
1/15	4.0	12	72%	46.3	207	2
1/18
1/25
1/36
1/54	8.0	25	65%	60.1	267	3
1/65
1/90
1/112
1/155
1/216	10	30	65%	60.1	267

گیربکس سیاره‌ای 56 میلی متر
نسبت کاهش	گشتاور مجاز نامی (Nm)	حداکثر گشتاور مجاز لحظه‌ای (Nm)	راندمان (%)	طول L (mm)	وزن (گرم)	تعداد طبقات گیربکس
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66

کاربرد محصول

نما 17 گیربکس موتور براشلس 0.5A 24V 2.2OHMS 42mm 2

گواهینامه


			گزارش ROHS موتور پله‌ای
تاریخ: 09 ژوئن 2021

			گزارش ROHS موتور BLDC
تاریخ: 09 ژوئن 2021

			گواهینامه CE

			IATF 16949: 2016
معتبر تا: 02 ژوئن 2024

			ISO 9001: 2015
معتبر تا: 02 ژوئن 2024

بازرسی نهایی موتور بدون جاروبک

  اندازه‌گیری طول موتور اندازه‌گیری طول شفت اندازه‌گیری دایره خارجی

نما 17 گیربکس موتور براشلس 0.5A 24V 2.2OHMS 42mm 9

اندازه‌گیری سوراخ پیچ اندازه‌گیری طول سیم اندازه‌گیری طول PVC

فاصله

نما 17 گیربکس موتور براشلس 0.5A 24V 2.2OHMS 42mm 10

تست مقاومت تست سرعت گوش دادن

سوالات متداول

1. آیا شما کارخانه هستید؟

بله، ما کارخانه هستیم. نام تجاری ما هتای یک تولید کننده موتور میکرو شناخته شده برای بیش از 20 سال در چین است. محصولات اصلی شامل موتور پله‌ای هیبریدی، موتور DC بدون جاروبک، موتور سروو و گیربکس سیاره‌ای است.
2. آیا اطلاعات تماس دیگری دارید؟

بله، لطفا به ما ایمیل بزنید: info@ht-motor.com 3. چگونه می‌توانیم کاتالوگ شما را دریافت کنیم؟
لطفا از وب سایت زیر برای دانلود آن بازدید کنید: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136
3. آیا می‌توانم نمونه را تست کنم؟

بله، نمونه‌ها و هزینه حمل و نقل دریافت می‌شود.
4. آیا می‌توانم محصول سفارشی دریافت کنم؟

مطمئناً، همه محصولات را می‌توان بر اساس درخواست ویژه سفارشی کرد.
5. چگونه کالا را ارسال می‌کنید؟

ما معمولاً کالا را با اکسپرس (DHL/UPS/FEDEX/TNT)، از طریق دریا و هوا ارسال می‌کنیم، همچنین فورواردر را قبول می‌کنیم.
6. شرایط پرداخت چیست؟

T/T (انتقال بانکی)، Paypal (0.5% هزینه Paypal)، سفارش تضمین شده ALIBABA پذیرفته می‌شود.
7. آیا این قیمت نهایی شماست؟ آیا می‌توانم تخفیف بگیرم؟

قیمت ما قیمت کارخانه است. اگر مقدار زیادی دارید، می‌توانیم در مورد تخفیف مذاکره کنیم.
8. گارانتی محصولات شما چیست؟

گارانتی ما یک سال است. اگر در این دوره هر گونه مشکل کیفیتی از جانب ما رخ دهد، هزینه حمل و نقل و تعویض را بر عهده خواهیم گرفت. لطفا توجه داشته باشید که خسارت ناشی از استفاده نادرست از محصول تحت پوشش گارانتی نیست.
