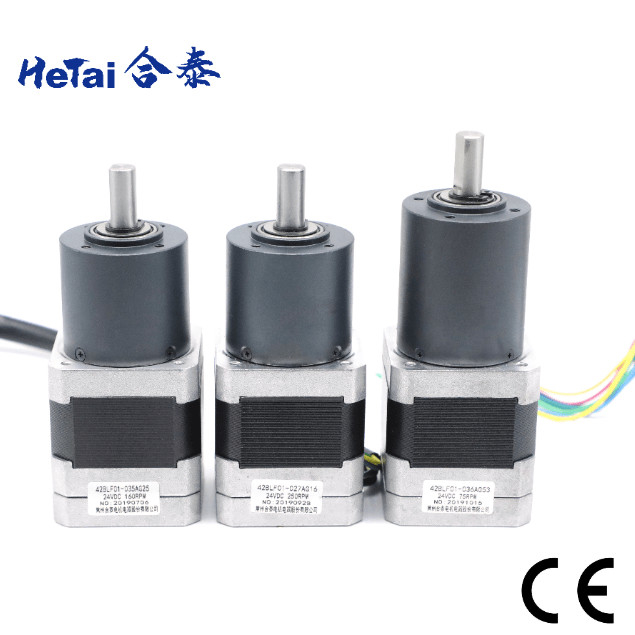

گیربکس سیاره ای موتور براشلس 24 ولت 0.8 آمپر نما 17 42 میلی متر

گیربکس سیاره ای موتور براشلس 24 ولت 0.8 آمپر نما 17 42 میلی متر

نام تجاری:	Hetai
شماره مدل:	سری 42BLF01
مقدار تولیدی:	50
قیمت:	USD
زمان تحویل:	28-31
شرایط پرداخت:	L/C، D/P، T/T، Western Union، MoneyGram

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE ROHS ISO

نام محصول:

موتور گیربکس براشلس

نوع سیم پیچ:

ستاره

ولتاژ اسمی:

24 V

مقاومت:

2.2 اوم

سرعت بدون بار:

5000 ± 10٪ RPM

بدون بار Currwnt:

حداکثر 0.8 Apms

دمای محیط:

-20℃~+50℃

مقاومت عایق:

100MΩ حداقل 500VC DC

قدرت دی الکتریک:

600VAC 1 دقیقه

زاویه جلوه هال:

زاویه الکتریکی 120 درجه

سطح حفاظت:

IP40

صدور گواهینامه:

CE ROHS ISO

جزئیات بسته بندی:

کارتن با جعبه فوم داخلی، پالت

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

موتور گیربکس سیاره ای براشلس 24 ولت

موتور گیربکس سیاره ای براشلس موتور 42 میلی متری

موتور گیربکس براشلس 0.8 آمپر

توضیح محصول

موتور بدون برس 24 ولت 0.8A Nema 17 42mm 42BLF01-027AG16 با گیربکس سیاره ای

Hetai محصولات خود را به ایالات متحده، اروپا، جنوب شرقی آسیا و سراسر چین می فرستد. محصولات در ربات ها، ماشین آلات بسته بندی، ماشین آلات نساجی، ابزار پزشکی، ماشین آلات چاپی،تجهیزات لجستیک هوشمند....

یک موتور دنده سیاره ای یک سیستم چرخش سیاره ای را تقلید می کند؛ یک شاخه ورودی یک دنده خورشیدی را که به عنوان دنده خورشیدی نیز شناخته می شود ، هدایت می کند ، که سپس دنده های اطراف را که به عنوان دنده های سیاره نیز شناخته می شوند ، می چرخاند. معمولاً ،دنده های سیاره ای به عنوان کاهش دهنده استفاده می شوند.آنها برای کند کردن موتور و افزایش تورک استفاده می شوند. تورک قدرت کار ماشین است.

مشخصات الکتریکی موتور گیربکس بدون برس Nema 17

قسمت موتور
مدل تولید		42BLF01-027AG16
قدرت خروجی نامی	W	26
مقاومت	OHMS	2.2
ولتاژ اسمی	VDC	24
سرعت بارگیری	RPM	5000± 10%
بدون جریان بار	آمپر ها حداکثر	0.8
سرعت نامی	Rpm	4000±10٪
چرخش نامی	N.m	0.063
تورک اوج	N.m	0.12
ثابت تورک	N.m/A	0.042
ثابت EMF عقب	V/kRPM	4.4
مشخصات تجهیزات سیاره ای
رتبه بندی شدهچرخش	N.m	0.7
سرعت نامی	Rpm	250±10٪
نسبت		16:1

* محصولات می توانند بر اساس درخواست ویژه سفارشی شوند.

نمودار سیم کشی

عملکرد	رنگ
+5V	قرمز	UL1007 26AWG
سالن A	زرد
HALLB	سبز
HALLC	آبی
GND	سیاه
فاز A	زرد	UL3265 22AWG
فاز ب	سبز
فاز C	آبی

ابعاد مکانیکی

گیربکس سیاره ای موتور براشلس 24 ولت 0.8 آمپر نما 17 42 میلی متر 0

مشخصات الکتریکی گیربکس 36mm:

مواد مسکن	محور در خروجی	بار شعاعی ((10mm از فلنج) N	بار محوری گره ((N)	حداکثر نیروی فشرده سازی گره ((N))	بازی شعاعی گره ((ملی متر))	بازی جهش گره ((ملی متر))	واکنش منفی در حالت بی بار (°)
متالورژی پودر	لوله های آستین	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

نسبت کاهش	چرخش قابل تحمل نامی (Nm)	حداکثر تورم تحمل لحظه ای (Nm)	بهره وری %	طول (ملی متر)	وزن ((g)	تعداد قطعات شاسی
1/4	0.3	1.0	81%	24.8	145	1
1/5
۱/۱۶	1.2	3.5	72 درصد	32.4	173	2
1/20
1/25
1/53	2.5	7.5	۶۵٪	41.9	213	3
1/62
1/76
1/94
1/117

ابعاد مکانیکی

گیربکس سیاره ای موتور براشلس 24 ولت 0.8 آمپر نما 17 42 میلی متر 1

نسبت دیگر گیربکس

گیربکس سیاره ای 42 میلی متر
نسبت کاهش	چرخش قابل تحمل نامی (Nm)	حداکثر تورم تحمل لحظه ای (Nm)	بهره وری %	طول (ملی متر)	وزن ((g)	تعداد قطعات شاسی
1/4	1.0	3.0	81%	32.5	170	1
1/6
"آنها به شما کمک می کنند، ۱/۱	4.0	12	72 درصد	46.3	207	2
۱/ ۱۸
1/25
1/36
1/54	8.0	25	۶۵٪	60.1	267	3
1/65
1/90
۱/۱۲
1/155
1/216	10	30	۶۵٪	60.1	267

گیربکس سیاره ای 56 میلی متر
نسبت کاهش	چرخش قابل تحمل نامی (Nm)	حداکثر تورم تحمل لحظه ای (Nm)	بهره وری %	طول L (ملی متر)	وزن ((g)	تعداد قطعات شاسی
1/4	2.0	6.0	81%	41.3	491	1
1/6
"آنها به شما کمک می کنند، ۱/۱	8.0	25	72 درصد	59.6	700	2
۱/ ۱۸
۱/ ۲۶
1/47	16	50	72 درصد	59.6	700	2
1/66

صحنه تولید

گیربکس سیاره ای موتور براشلس 24 ولت 0.8 آمپر نما 17 42 میلی متر 2

لابراتوار مرکز CNC آسیاب روتور

دایره ی بیرونی

گیربکس سیاره ای موتور براشلس 24 ولت 0.8 آمپر نما 17 42 میلی متر 3

خط تجمعی اتوماتیک

خط مونتاژ

گیربکس سیاره ای موتور براشلس 24 ولت 0.8 آمپر نما 17 42 میلی متر 4

موتور خطی گام گیربکس STATOR پس از پیچ و خم

گیربکس سیاره ای موتور براشلس 24 ولت 0.8 آمپر نما 17 42 میلی متر 5

آزمایش خرابی موتور سرو

گواهینامه

گزارش ROHS موتور مرحله ای
تاریخ: 9 ژوئن 2021

گزارش ROHS BLDC Motor
تاریخ: 9 ژوئن 2021

گواهینامه CE

IATF 16949: 2016
تا ۲ ژوئن ۲۰۲۴ معتبر

استاندارد ISO 9001:2015
تا ۲ ژوئن ۲۰۲۴ معتبر

چرا ما را انتخاب کنید؟
ما به شما پیشنهاد می کنیم:
پشتیبانی مهندسی
تیم حرفه ای ما می تواند به شما در پیدا کردن موتور مناسب و مناسب برای شما کمک کند. مهندسان ما تجربه غنی از محصولات کنترل حرکت در صنایع مختلف، مانند: روبات ها، ماشین آلات بسته بندی،ماشین آلات نساجی، ابزار پزشکی، ماشین آلات چاپی، تجهیزات لجستیک هوشمند و غیره.

پیدا کنید
سفارشی سازی
بهینه سازی

تیم ما می تواند به شما در پیدا کردن مناسب ترین موتور برای برنامه کاربردی از انتخاب گسترده ما از موتور کمک کند

ما می توانیم طراحی و سفارشی عملکرد و بیرونی برای استفاده خاص خود را یا مونتاژ
برای پروژه های OEM، ما بیش از 15 سال تجربه از حل مشکلات مختلف در کاربردهای مختلف داریم. ما محصول خود را با مشتری خود بهبود می بخشیم.

حمایت از تولید
صرف نظر از حجم سفارش، ما همان خدمات را ارائه می دهیم. تیم مهندسی ما قادر به ارائه نمونه های اولیه سریع و دقیق بر اساس نیازهای سفارشی شما است.

نمونه های اولیه
دسته استاندارد
دسته حجم بالا

1 تا 10 عدد
500 تا 5000 عدد
بیش از 5000 عدد

تولید در مقیاس بزرگ
کارخانه ما در سال 1999 تاسیس شد و منطقه کارگاه بیش از 15،000m2 است. ما خط تولید خود را و مرکز ماشینکاری CNC، از جمله دقیق CNC نام تجاری آسیاب جهانی (سوئد) ،نام تجاری CNC (آلمان), DMG چرخ و فریز, چرخ DMG, ابزار اندازه گیری Mahr, ماشین آسیاب بالینی دقیق چینی, ماشین چرخ CNC, ماشین پیچ چند سر اتوماتیک,خط مونتاژ اتوماتیک و غیره.
