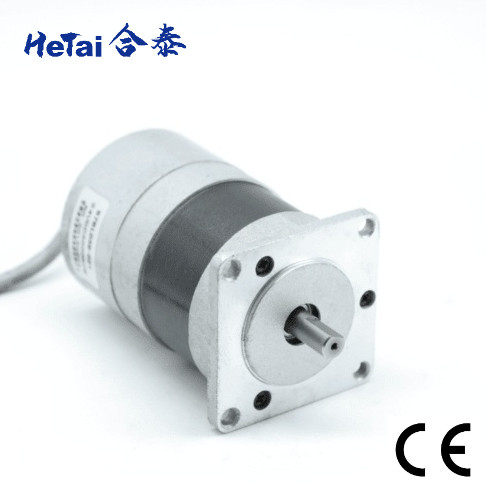

موتور چند فلزی بدون برس Dc Nema 23 57mm 24V 56W 57BL03B-021

موتور چند فلزی بدون برس Dc Nema 23 57mm 24V 56W 57BL03B-021

نام تجاری:	HeTai
شماره مدل:	57BL03B-021
مقدار تولیدی:	50
قیمت:	USD
زمان تحویل:	25 روز
شرایط پرداخت:	L/C، D/P، T/T، Western Union، MoneyGram

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE ROHS ISO

نام محصول:

موتور DC بدون جاروبک

نوع سیم پیچ:

ستاره

زاویه جلوه هال:

زاویه الکتریکی 120 درجه

ولتاژ اسمی:

24 VDC

مقاومت:

0.8 اهم

کلاس عایق:

سرعت بدون بار:

۳۸۰۰± ۱۰٪

جریان بدون بار:

0.5 آمپر

سرعت نامی:

3000 ± 10٪

گشتاور نامی:

0.18 نیوتن متر

دمای محیط:

-20°C تا +50°C

حداکثر نیروی شعاعی:

75 N (10mm از فلنج جلو)

حداکثر نیروی محوری:

سطح IP:

جزئیات بسته بندی:

کارتن با جعبه فوم داخلی، پالت

قابلیت ارائه:

10000 عدد در ماه

برجسته کردن:

موتور 24 ولتی براشلس مولتی متال

موتور بدون جاروبکی نما 23

موتور بدون برس 57 میلی متری Bldc

توضیح محصول

57mm 24V Multi-metal 56W57BL03B-021 موتور بدون برس Dc با کیفیت بالا Nema 23

موتورهای dc بدون برس به طور قابل توجهی کارایی و عملکرد بالاتر و حساسیت کمتری به فرسایش مکانیکی نسبت به همتایان برس خود دارند.پس اگر شما کسی هستید که پروژه های جدی زیادی انجام می دهید که نیاز به تمرین دارند، استفاده از یک برش بدون برش می تواند بسیار منطقی باشد. سرعت و قدرت بیشتری به شما می دهد و نیاز به نگهداری کمتری دارد.

سری 57BL یک موتور BLDC استندری است. محدوده سرعت از 2500 rpm تا 3000 rpm و گشتاور نامی از 0.057 NM تا 0.44 NM است.

مزیت سری 57 این است که:
● ثبات سرعت عالی
● جمع و جور و قدرت بالا
● کارایی بالا و صرفه جویی در مصرف انرژی
● افزایش کم دما، کم سر و صدا، کم لرزش
● عمر طولانی و هزینه نگهداری کم

مشخصات الکتریکی

مشخصات	واحد	57BL03B-021
ولتاژ اسمی	VDC	24
مقاومت	OHMS	0.8
سرعت نامی	Rpm	3000± 10%
چرخش نامی	N.m	0.18
سرعت بدون بار	Rpm	3800± 10%
جریان بدون بار	آمپر	0.5
ثابت تورک	N.m/A	0.06
ثابت EMF عقب	V/kRPM	6.3
کلاس عایق بندی		ب

نمودار سیم کشی

جدول اتصال الکتریکی
عملکرد	رنگ
+24 ولت	قرمز
GND	سیاه
AVI	آبی
DIR	زرد

ابعاد مکانیکی

مشخصات فنی

		مدل	مدل	مدل	مدل	مدل	مدل
مشخصات	واحد	57BL01G	57BL02A	57BL03B	57BL04A	57BL05A	57BL06
تعداد مراحل	فاز	3	3	3	3	3	3
تعداد لهستانی ها	قطب ها	4	4	4	4	4	4
ولتاژ نامی	VDC	24	24	24	24	24	24
سرعت نامی	Rpm	2500	3000	3000	3000	3000	3000
جریان نامی	A	0.77	1.87	3.17	3.67	5.33	7.00
چرخش نامی	N.m	0.057	0.11	0.18	0.22	0.33	0.44
قدرت نامی	W	15	34.5	56	69	104	138
تورک اوج	N.m	0.17	0.33	0.54	0.66	0.99	1.32
جریان اوج	آمپر	2.3	5.6	9.5	11	16	21
ثابت تورک	N.m/A	0.074	0.059	0.057	0.060	0.062	0.063
ثابت EMF عقب	V/kRPM	7.75	6.2	5.9	6.3	6.5	6.6
طول بدن	mm	41.5	46.5	56.5	66.5	86.5	106.5
وزن	کیلوگرم	0.35	0.44	0.56	0.67	0.95	1.18

* محصولات می توانند با گیربکس 42 مطابقت داشته باشند،52,56

* محصولات می توانند بر اساس درخواست ویژه سفارشی شوند.

طیف محصولات

نام محصول	قطر بیرونی	محدوده ولتاژ	محدوده قدرت	محدوده قدرت	چرخش نامی
	موتور جدا کن	۴۰ میلی متر تا ۱۳۰ میلی متر	24 ولت، 36 ولت، 48 ولت، 310 ولت	100 W-3000 W	0.12 ن.م-20 ن.م
	نام محصول	قطر بیرونی	تورم مجاز نامی	چرخش لحظه ای	کارایی
	گیربکس سیاره ای& موتور گیربکس	۲۲ میلی متر تا ۶۳ میلی متر	0.1 Nm-20 Nm	0.3 N.m-60 N.m	65٪، 72٪، 81٪
	نام محصول	قطر بیرونی	محدوده سرعت	محدوده قدرت	چرخش نامی
	موتور بدون برس DC	۲۸ میلی متر تا ۱۱۰ میلی متر	300 دور در دقیقه-10000 دور در دقیقه	8 W-2000 w	0.02 ن.م.-6.5 ن.م.
	نام محصول	قطر بیرونی	زاویه گام	تورک نگهدارنده	محدوده نفوذ
	موتور مرحله ای	۲۸ میلی متر تا ۱۱۰ میلی متر	0.9، 1.2، 1.8	1kg.cm-33kg.cm	1 ماه تا 42 ماه

بازرسی نهایی موتور بدون برس

موتور چند فلزی بدون برس Dc Nema 23 57mm 24V 56W 57BL03B-021 5

اندازه گیری طول موتور اندازه گیری طول میله اندازه گیری دایره اولر

موتور چند فلزی بدون برس Dc Nema 23 57mm 24V 56W 57BL03B-021 6

اندازه گيري سوراخ پیچ اندازه گيري طول سيم اندازه گيري طول PVC

فاصله

موتور چند فلزی بدون برس Dc Nema 23 57mm 24V 56W 57BL03B-021 7

مقاومت گوش دادن رو امتحان کن سرعت رو امتحان کن

گواهینامه

گزارش ROHS موتور مرحله ای
تاریخ: 9 ژوئن 2021

گزارش ROHS BLDC Motor
تاریخ: 9 ژوئن 2021

گواهینامه CE

IATF 16949: 2016
تا ۲ ژوئن ۲۰۲۴ معتبر

استاندارد ISO 9001:2015
تا ۲ ژوئن ۲۰۲۴ معتبر

چرا ما را انتخاب کنید؟
ما به شما پیشنهاد می کنیم:
پشتیبانی مهندسی
تیم حرفه ای ما می تواند به شما در پیدا کردن موتور مناسب و مناسب برای شما کمک کند. مهندسان ما تجربه غنی از محصولات کنترل حرکت در صنایع مختلف، مانند: روبات ها، ماشین آلات بسته بندی،ماشین آلات نساجی، ابزار پزشکی، ماشین آلات چاپی، تجهیزات لجستیک هوشمند و غیره.

پیدا کنید
سفارشی سازی
بهینه سازی

تیم ما می تواند به شما در پیدا کردن مناسب ترین موتور برای برنامه کاربردی از انتخاب گسترده ما از موتور کمک کند
ما می توانیم طراحی و سفارشی عملکرد و بیرونی برای استفاده خاص خود را یا مونتاژ
برای پروژه های OEM، ما بیش از 15 سال تجربه از حل مشکلات مختلف در برنامه های کاربردی مختلف داریم. ما محصول خود را با مشتری خود بهبود می بخشیم.

حمایت از تولید
صرف نظر از حجم سفارش، ما همان خدمات را ارائه می دهیم. تیم مهندسی ما قادر به ارائه نمونه های اولیه سریع و دقیق بر اساس نیازهای سفارشی شما است.

نمونه های اولیه
دسته استاندارد
دسته حجم بالا

1 تا 10 عدد
500 تا 5000 عدد
بیش از 5000 عدد

تولید در مقیاس بزرگ
کارخانه ما در سال 1999 تاسیس شد و منطقه کارگاه بیش از 15،000m2 است. ما خط تولید خود را و مرکز ماشینکاری CNC، از جمله دقیق CNC نام تجاری آسیاب جهانی (سوئد) ،نام تجاری CNC (آلمان), چرخ دار و فریز, چرخ دار DMG, ابزار اندازه گیری Mahr, ماشین آسیاب بالینی دقیق چینی, ماشین چرخ دار CNC, ماشین پیچ چند سر اتوماتیک,خط مونتاژ اتوماتیک و غیره
