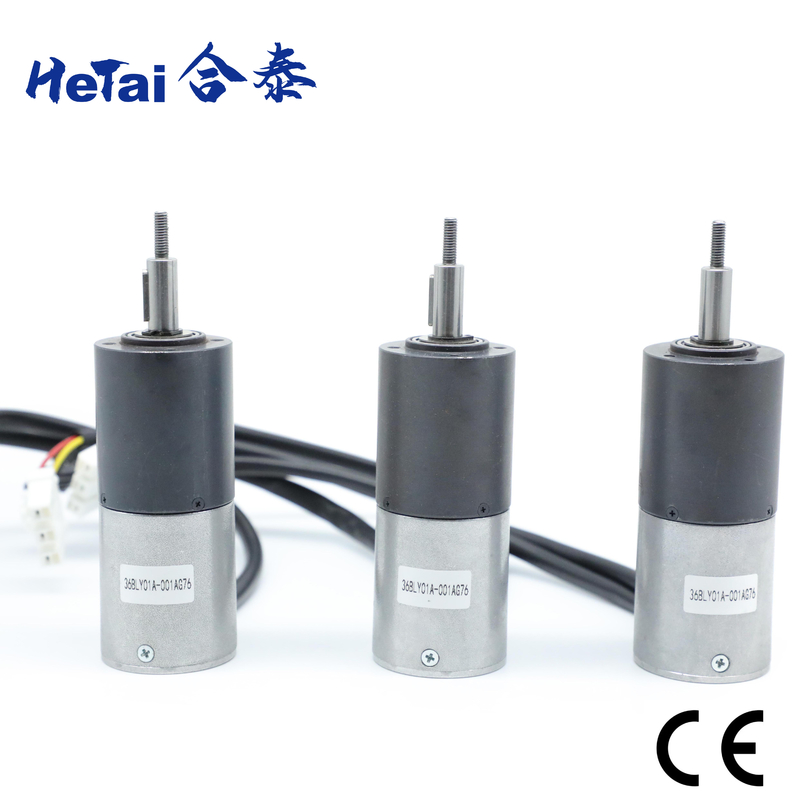

موتور دنده ای نما14 براشلس 36BLY01A-AG76 24 ولت 2.4 اهم 36 میلی متر

موتور دنده ای نما14 براشلس 36BLY01A-AG76 24 ولت 2.4 اهم 36 میلی متر

نام تجاری:	Hetai
شماره مدل:	سری 36BLY01A
مقدار تولیدی:	50
قیمت:	USD
زمان تحویل:	28-31
شرایط پرداخت:	L/C، D/P، T/T، Western Union، MoneyGram

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE ROHS ISO

نام محصول:

گیربکس موتور براشلس

ولتاژ:

24 V

سرعت رتبه بندی شده:

94 دور در دقیقه

گشتاور نامی:

1.5 N.M

نسبت کاهش:

1/76

مقاومت:

2.4 اوم

سرعت بدون بار:

8900 دور در دقیقه

دمای محیط:

-20℃~+50℃

مقاومت عایق:

100MΩ حداقل 500VC DC

نوع سیم پیچ:

ستاره

توان خروجی:

15 وات

گواهی:

CE ROHS ISO

جزئیات بسته بندی:

کارتن با جعبه فوم داخلی، پالت

قابلیت ارائه:

5000 عدد در ماه

برجسته کردن:

موتور دنده ای براشلس نما 14

موتور دنده ای براشلس 2.4 اهم

موتور براشلس گیربکس سیاره ای 36 میلی متری

توضیح محصول

قیمت کارخانه موتور دنده بدون جاروبک 36BLY01A-AG76 Nema14 24 ولت 2.4 اهم

Changzhou Hetai Automobile یک تولید کننده باتجربه موتور است. بیش از 20 سال است که Hetai متعهد به ارائه طراحی یکپارچه الکتریکی حرفه ای و استراتژی های اتوماسیون به مشتریان است.

موتورهای DC بدون جاروبک با گشتاور و سرعت استثنایی، راندمان بالاتر و اندازه بسته بندی مناسب برای نیازهای شما، حتی سختگیرانه ترین الزامات را برآورده می کنند. یک موتور DC بدون جاروبک کنترل سرعت و موقعیت عالی، عمر طولانی و چگالی گشتاور بالا را ارائه می دهد. این خانواده از موتورهای DC کوچک به شما کمک می کند تا طیف وسیعی از الزامات خاص گشتاور و سرعت را برآورده کنید و در عین حال تلفات آهنی را کاهش دهید، راندمان را بهبود بخشید و عملکرد خنک تری داشته باشید.

مشخصات الکتریکی:

		مدل
قطعه موتور		36BLY01A-AG76
مقاومت	اهم	2.4
ولتاژ نامی	VDC	24
سرعت بدون بار	دور در دقیقه	8900
جریان بدون بار	آمپر	0.5
سرعت نامی	دور در دقیقه	7100± 200
گشتاور نامی	N.m	0.03
ثابت گشتاور	N.m/A	0.015
ثابت بک EMF	V/kRPM	1.6
مشخصات موتور با گیربکس سیاره ای
گشتاور نامی	N.m	1.5
سرعت نامی	دور در دقیقه	94
نسبت		76:1

* محصولات را می توان با درخواست ویژه سفارشی کرد.

دیاگرام سیم کشی

عملکرد	رنگ
+5V	قرمز	UL3226 26AWG
هال A	آبی
هال B	سبز
هال C	سفید
زمین	مشکی
فاز A	قرمز	UL1330 22AWG
فاز B	زرد
فاز C	مشکی

ابعاد مکانیکی

موتور دنده ای نما14 براشلس 36BLY01A-AG76 24 ولت 2.4 اهم 36 میلی متر 0

گیربکس سیاره ای 36 میلی متر

جنس پوسته	بلبرینگ در خروجی	بار شعاعی (10 میلی متر از فلنج) N	بار محوری شفت (N)	حداکثر نیروی پرس شفت (N)	لقی شعاعی شفت (mm)	لقی محوری شفت (mm)	لقی در حالت بدون بار (°)
متالورژی پودر	بلبرینگ های آستینی	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

گیربکس سیاره ای 36 میلی متر
نسبت کاهش	بار مجاز لحظه ای (Nm)	طول (mm)	تعداد طبقات دنده
1/4	1.0	24.8	1
1/5
1/16	3.5	32.4	2
1/20
1/25
1/53	7.5	41.9	3
1/62
1/76
1/94
1/117

ابعاد مکانیکی

موتور دنده ای نما14 براشلس 36BLY01A-AG76 24 ولت 2.4 اهم 36 میلی متر 1

گواهینامه


			گزارش ROHS موتور پله ای
تاریخ: 09 ژوئن 2021

			گزارش ROHS موتور BLDC
تاریخ: 09 ژوئن 2021

			گواهینامه CE

			IATF 16949: 2016
معتبر تا: 02 ژوئن 2024

			ISO 9001: 2015
معتبر تا: 02 ژوئن 2024

تجهیزات تولید

موتور دنده ای نما14 براشلس 36BLY01A-AG76 24 ولت 2.4 اهم 36 میلی متر 7

مرکز CNC سنگ زنی روتور دستگاه جوش نقطه ای لیزری

دایره بیرونی

موتور دنده ای نما14 براشلس 36BLY01A-AG76 24 ولت 2.4 اهم 36 میلی متر 8

دستگاه سیم پیچی چند سر اتوماتیک دستگاه سیم پیچی چند سر اتوماتیک دستگاه سیم پیچی

دستگاه سیم پیچی دستگاه سیم پیچی

موتور دنده ای نما14 براشلس 36BLY01A-AG76 24 ولت 2.4 اهم 36 میلی متر 9

خط مونتاژ اتوماتیک خط مونتاژ خط مونتاژ

خط مونتاژ

بازرسی نهایی موتور بدون جاروبک

موتور دنده ای نما14 براشلس 36BLY01A-AG76 24 ولت 2.4 اهم 36 میلی متر 10

اندازه گیری موتور اندازه گیری طول شفت اندازه گیری طول دایره بیرونی

موتور دنده ای نما14 براشلس 36BLY01A-AG76 24 ولت 2.4 اهم 36 میلی متر 11

اندازه گیری سوراخ پیچ اندازه گیری طول سیم اندازه گیری طول PVC

فاصله

موتور دنده ای نما14 براشلس 36BLY01A-AG76 24 ولت 2.4 اهم 36 میلی متر 12

تست مقاومت گوش دادن تست سرعت

بسته بندی و تحویل

موتور دنده ای نما14 براشلس 36BLY01A-AG76 24 ولت 2.4 اهم 36 میلی متر 13

موتور دنده ای نما14 براشلس 36BLY01A-AG76 24 ولت 2.4 اهم 36 میلی متر 14

سوالات متداول

1. آیا شما کارخانه هستید؟

بله، ما کارخانه هستیم. نام تجاری ما Hetai یک تولید کننده شناخته شده موتور میکرو با بیش از 20 سال سابقه در
چین است. محصولات اصلی شامل موتور پله ای هیبریدی، موتور DC بدون جاروبک، موتور سروو و گیربکس سیاره ای است.

2. آیا اطلاعات تماس دیگری دارید؟
بله، لطفا به ما ایمیل بزنید: info@ht-motor.com 3. چگونه می توانیم کاتالوگ شما را دریافت کنیم؟
لطفا از وب سایت زیر بازدید کنید تا آن را دانلود کنید: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

3. آیا می توانم نمونه را تست کنم؟
بله، نمونه ها و حمل و نقل شارژ می شوند.

4. آیا می توانم محصول سفارشی دریافت کنم؟
مطمئناً، همه محصولات را می توان بر اساس درخواست ویژه سفارشی کرد.

5. چگونه کالا را ارسال می کنید؟
ما معمولاً کالا را با اکسپرس (DHL/UPS/FEDEX/TNT)، از طریق دریا و هوا ارسال می کنیم، همچنین فورواردر حمل و نقل را می پذیریم.

6. شرایط پرداخت چیست؟
T/T (انتقال بانکی)، Paypal (0.5% هزینه های پی پال)، سفارش تضمین ALIBABA پذیرفته می شود.

7. آیا این قیمت نهایی شماست؟ آیا می توانم تخفیف بگیرم؟
قیمت ما قیمت کارخانه است. اگر مقدار زیادی دارید، می توانیم در مورد تخفیف مذاکره کنیم.

8. گارانتی محصولات شما چیست؟
گارانتی ما یک سال است. اگر در این دوره هر گونه مشکل کیفی در سمت ما رخ دهد، هزینه حمل و نقل و تعویض را بر عهده خواهیم گرفت. لطفا توجه داشته باشید که خسارت ناشی از استفاده نادرست از محصول مشمول گارانتی نمی شود.
