میله S ****من 3 بسته استپرهای کوچکتر را برای پروژه فعلی ender 3 pro خود خریداری کردم. -
سام ن ***این موتورهای عالی هستند و بسیار قوی هستند.
-
جیم اس **لطفا جعبه دنده کم صدا و با قیمت بهتر را توسعه دهید ، بنابراین ما می توانیم محصولات شما را به مشتریان بیشتری بفروشیم و بازارهای بزرگتری را بدست آوریم.
تماس با شخص :
Nora
واتس اپ :
+8618661153149

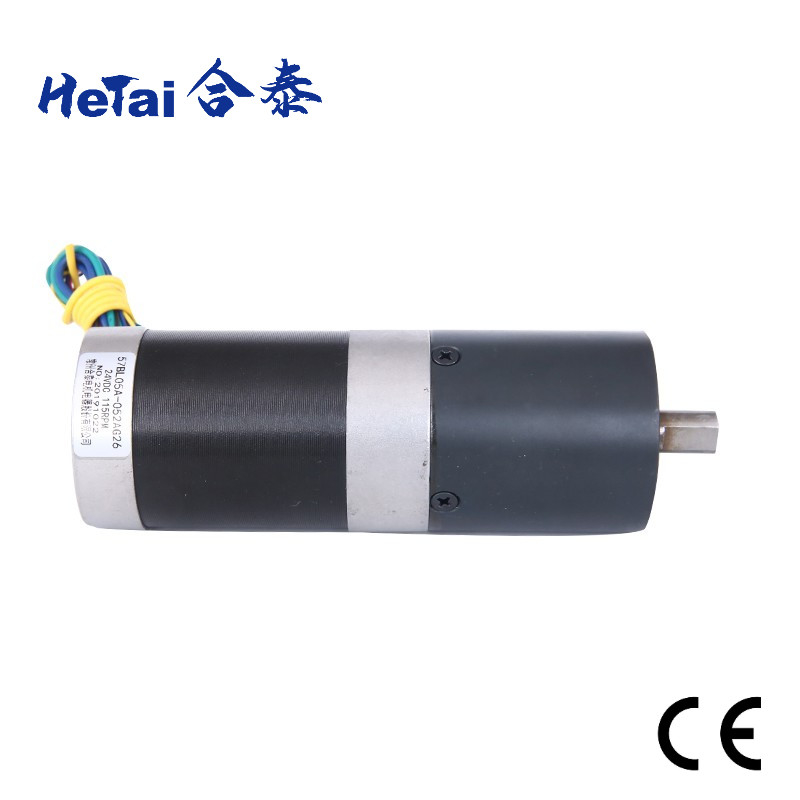

موتور دنده ای کم صدا نما 23 براشلس 24 ولت قابل تنظیم
| محل منبع | چین |
|---|---|
| نام تجاری | Hetai |
| گواهی | CE ROHS ISO |
| شماره مدل | 57BL05A-052AG26 |
| مقدار حداقل تعداد سفارش | 50 |
| قیمت | USD |
| جزئیات بسته بندی | کارتن با جعبه فوم داخلی، پالت |
| زمان تحویل | 28-31 |
| شرایط پرداخت | L/C، D/P، T/T، Western Union، MoneyGram |
| قابلیت ارائه | 5000 عدد در ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام محصول | گیربکس موتور براشلس | ولتاژ اسمی | 24 V |
|---|---|---|---|
| سرعت رتبه بندی شده | 115 ± 10٪ RPM | گشتاور نامی | 6.1 نیوتن متر |
| سرعت بدون بار | 4500±10٪ دور در دقیقه | مقاومت | 0.35 OHMS |
| جریان بدون بار | 1 آمپر | مقاومت عایق | 100MΩ حداقل 500VC DC |
| نوع سیم پیچ | ستاره | قدرت دی الکتریک | 500 ولت AC 1 دقیقه |
| گواهی | CE ROHS ISO | کلاس عایق | ب |
| برجسته | موتور گیربکس براشلس نما 23,موتور دنده ای براشلس 24 ولت,موتور گیربکس براشلس کم صدا |
||
توضیحات محصول
موتور گیربکس کم صدا نما 23 24 ولت 57BL05A-052AG26 قابل تنظیم براشلس
تیم مهندسین ما چندین دهه تجربه در طراحی و ساخت چرخ دنده های Stepper، Brushless و Worm دارند.این امر طراحی بهینه موتور دنده را برای بسیاری از کاربردهای موتور دنده تضمین می کند.
موتور بدون جاروبک گیربکس موتوری با کارایی بالا در نظر گرفته می‌شود که می‌تواند مقدار زیادی گشتاور را در محدوده سرعتی وسیع (500 تا 15000 دور در دقیقه) ارائه دهد.بنا به درخواست مشتری، این موتورها را می توان برای مطابقت با ولتاژ، جریان و سرعت خاصی پیچید.گزینه‌های دیگر عبارتند از کابل‌کشی، اتصالات و پیکربندی‌های شفت متعدد. این یک گیربکس جمع‌وجور ایجاد می‌کند که انتخابی عالی برای کاربردهایی است که گشتاور و فضا بالا مهم است.
مشخصات برق:
| مدل | ||
| قسمت موتور | 57BL05A-052AG26 | |
| مقاومت | OHMS | 0.35 |
| ولتاژ اسمی | VDC | 24 |
| سرعت بدون بار | دور در دقیقه | 4500±10٪ |
| جریان بدون بار | APMs | 1 |
| سرعت رتبه بندی شده | دور در دقیقه | 3000 ± 200 |
| گشتاور نامی | نیوتن متر | 0.33 |
| ثابت گشتاور | Nm/A | 0.062 |
| EMF پشتی ثابت | V/kRPM | 6.5 |
| مشخصات موتور با دنده سیاره ای | ||
| گشتاور نامی | نیوتن متر | 6.1 |
| سرعت رتبه بندی شده | دور در دقیقه | 10±115% |
| نسبت | 26:1 | |
*محصولات را می توان با درخواست ویژه سفارشی کرد.
نمودار سیم کشی
| تابع | رنگ | |
| +5 ولت | قرمز |
UL1007 26AWG |
| سالن A | رنگ زرد | |
| سالن B | سبز | |
| سالن C | آبی | |
| GND | سیاه | |
| فاز A | رنگ زرد |
UL1015 20AWG |
| فاز B | سبز | |
| فاز C | آبی |
ابعاد مکانیکی
گیربکس سیاره ای 56 میلی متر
| مصالح ساختمانی | بلبرینگ در خروجی | بار شعاعی (10 میلی متر از فلنج) N | بار محوری شفت (N) | حداکثر نیروی مناسب فشار شفت (N) | بازی شعاعی شفت (mm) | بازی رانش محور (mm) | عکس العمل در حالت بی باری (°) |
| متالورژی پودر | بلبرینگ | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
|
تعداد قطارهای گیربکس |
1 | 2 |
| نرخ کاهش |
1/6
|
1/15,1/18,1/26,1/47,1/66 |
| طول (میلی متر) |
41.3
|
59.6 |
| وزن (گرم) |
491.0
|
700.0 |
ابعاد مکانیکی
نسبت گیربکس دیگر
موتور بدون برس NEMA 23 می تواند با گیربکس زیر مطابقت داشته باشد
| گیربکس سیاره ای 36 میلی متر | |||
| نرخ کاهش | بار مجاز لحظه ای (Nm) | طول (میلی متر) | تعداد قطارهای دنده ای |
| 1/4 | 1.0 | 24.8 | 1 |
| 1/5 | |||
| 1/16 | 3.5 | 32.4 | 2 |
| 1/20 | |||
| 1/25 | |||
| 1/53 | 7.5 | 41.9 | 3 |
| 1/62 | |||
| 1/76 | |||
| 1/94 | |||
| 1/117 | |||
| گیربکس سیاره ای 42 میلی متر | |||
| نرخ کاهش | بار مجاز لحظه ای (Nm) | طول (میلی متر) | تعداد قطارهای دنده ای |
| 1/4 | 3.0 | 32.5 | 1 |
| 1/6 | |||
| 1/15 | 12 | 46.3 | 2 |
| 1/18 | |||
| 1/25 | |||
| 1/36 | |||
| 1/54 | 25 | 60.1 | 3 |
| 1/65 | |||
| 1/90 | |||
| 1/112 | |||
| 1/155 | |||
| 1/216 | 30 | 60.1 | 3 |
تعداد قطار دنده
| درایو اصلی | |
|
| درایو ثانویه | |
|
| انتقال سه مرحله ای | |
|
گواهی
|
|
|
|
گزارش موتور پله ای ROHS تاریخ: 9 ژوئن 2021 |
گزارش BLDC Motor ROHS تاریخ: 9 ژوئن 2021 |
گواهی CE |
|
|
|
IATF 16949: 2016
اعتبار تا: 02 ژوئن 2024
|
ISO 9001: 2015
اعتبار تا: 02 ژوئن 2024
|
ببازرسی نهایی موتور بدون عجله
|
||||
| طول موتور را اندازه گیری کنید | طول شفت را اندازه گیری کنید | اندازه گیری کنیددایره اولر | ||
|
||||
| سوراخ پیچ را اندازه بگیریدفاصله | طول سیم را اندازه گیری کنید | طول PVC را اندازه گیری کنید | ||
|
||||
| مقاومت را تست کنید | استماع | سرعت را تست کنید | ||
بسته و تحویل
سوالات متداول
1. آیا شما کارخانه هستید؟
بله، ما کارخانه هستیم.نام تجاری ما تای بیش از 20 سال است که یک تولید کننده میکرو موتور شناخته شده است
چین.محصول اصلی شامل موتور پله ای هیبریدی، موتور DC بدون جاروبک، موتور سروو و گیربکس سیاره ای.
2. آیا اطلاعات تماس دیگری دارید؟
بله، لطفا به ما ایمیل بزنید: info@ht-motor.com 3. چگونه می توانیم کاتالوگ شما را دریافت کنیم؟
لطفا برای دانلود آن به وب سایت زیر مراجعه کنید: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136
3. آیا می توانم نمونه را آزمایش کنم؟
بله، نمونه ها و باربری شارژ می شوند.
4. آیا می توانم محصول سفارشی را دریافت کنم؟
مطمئنا، تمام محصولات را می توان بر اساس درخواست ویژه سفارشی کرد.
5. چگونه کالا را ارسال می کنید؟
ما معمولاً کالاها را از طریق اکسپرس (DHL/UPS/FEDEX/TNT)، از طریق دریا و هوا ارسال می کنیم، همچنین حمل و نقل کالا را می پذیریم.
6. شرایط پرداخت چیست؟
T/T (انتقال بانکی)، پی پال (0.5٪ هزینه پی پال)، سفارش تضمین ALIBABA پذیرفته می شود
7. آیا این قیمت نهایی شماست؟آیا می توانم تخفیف داشته باشم؟
قیمت ما قیمت کارخانه است.اگر تعداد زیادی دارید، می توانیم در مورد تخفیف مذاکره کنیم.
8. گارانتی برای محصولات شما چیست؟
گارانتی ما یک سال است.در صورت بروز هرگونه مشکل کیفی در این مدت، هزینه حمل و نقل و تعویض آن بر عهده ما خواهد بود.لطفا توجه داشته باشید آسیب های ناشی از استفاده نادرست از محصول شامل گارانتی نمی شود.
چین.محصول اصلی شامل موتور پله ای هیبریدی، موتور DC بدون جاروبک، موتور سروو و گیربکس سیاره ای.
2. آیا اطلاعات تماس دیگری دارید؟
بله، لطفا به ما ایمیل بزنید: info@ht-motor.com 3. چگونه می توانیم کاتالوگ شما را دریافت کنیم؟
لطفا برای دانلود آن به وب سایت زیر مراجعه کنید: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136
3. آیا می توانم نمونه را آزمایش کنم؟
بله، نمونه ها و باربری شارژ می شوند.
4. آیا می توانم محصول سفارشی را دریافت کنم؟
مطمئنا، تمام محصولات را می توان بر اساس درخواست ویژه سفارشی کرد.
5. چگونه کالا را ارسال می کنید؟
ما معمولاً کالاها را از طریق اکسپرس (DHL/UPS/FEDEX/TNT)، از طریق دریا و هوا ارسال می کنیم، همچنین حمل و نقل کالا را می پذیریم.
6. شرایط پرداخت چیست؟
T/T (انتقال بانکی)، پی پال (0.5٪ هزینه پی پال)، سفارش تضمین ALIBABA پذیرفته می شود
7. آیا این قیمت نهایی شماست؟آیا می توانم تخفیف داشته باشم؟
قیمت ما قیمت کارخانه است.اگر تعداد زیادی دارید، می توانیم در مورد تخفیف مذاکره کنیم.
8. گارانتی برای محصولات شما چیست؟
گارانتی ما یک سال است.در صورت بروز هرگونه مشکل کیفی در این مدت، هزینه حمل و نقل و تعویض آن بر عهده ما خواهد بود.لطفا توجه داشته باشید آسیب های ناشی از استفاده نادرست از محصول شامل گارانتی نمی شود.
