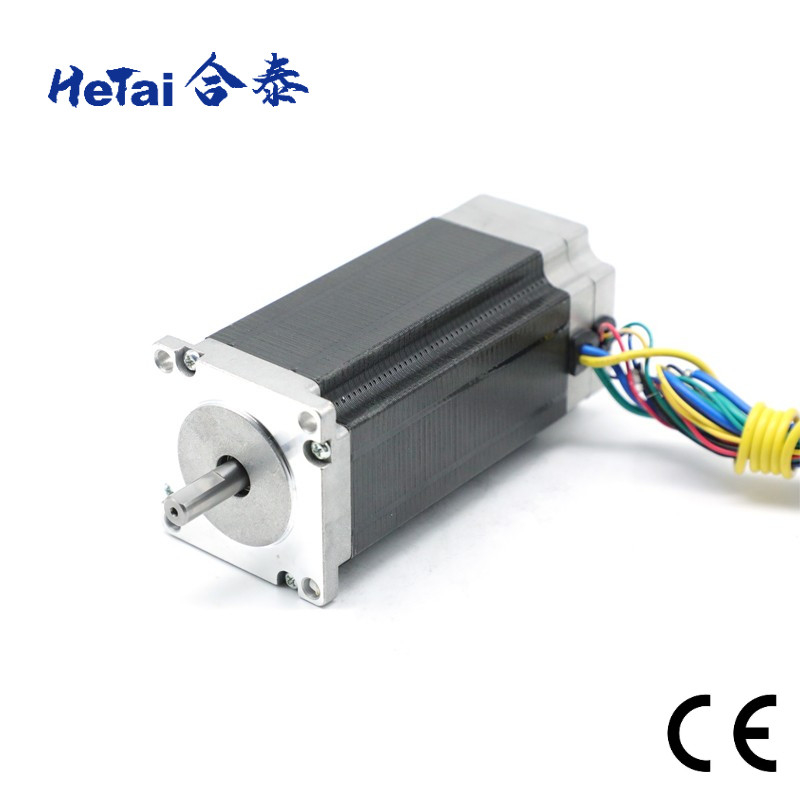

Nema 23 Brushless Dc Motor 57mm 36 V Stabil Performance 57BLF

Nema 23 Brushless Dc Motor 57mm 36 V Stabil Performance 57BLF

نام تجاری:	HeTai
شماره مدل:	سری 57BLF04A
مقدار تولیدی:	50
قیمت:	USD
زمان تحویل:	25 روز
شرایط پرداخت:	L/C، D/P، T/T، Western Union، MoneyGram

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE ROHS ISO

نام محصول:

موتور dc بدون جاروبک

نوع سیم پیچ:

ستاره

زاویه جلوه هال:

زاویه الکتریکی 120 درجه

ولتاژ اسمی:

36 VDC

گشتاور C0.136 نیوتن متر/Aonstant:

0.09 نیوتن متر / آمپر

کلاس عایق:

سرعت بدون بار:

3800 دور در دقیقه

جریان بدون بار:

1 آمپر

سرعت رتبه بندی شده:

3000 ± 200 دور در دقیقه

گشتاور نامی:

0.8 نیوتن متر

BACK EMF CONSTANT:

9.47 V/KRPM

حداکثر نیروی شعاعی:

75 N (10mm از فلنج جلو)

حداکثر نیروی محوری:

15 N

سطح IP:

IP40

جزئیات بسته بندی:

کارتن با جعبه فوم داخلی، پالت

قابلیت ارائه:

10000 عدد در ماه

برجسته کردن:

موتور بدون جاروبک DC نما 23 57 میلی متر

موتور بدون جاروبک 36 ولتی

موتور بدون برس 3800 دور در دقیقه Bldc

توضیح محصول

موتور بدون برس Dc Nema 23 57mm 36 V عملکرد پایدار عمده فروشی 57BLF

یک موتور الکتریکی DC بدون برس (BLDC) یک موتور الکتریکی است که توسط یک منبع ولتاژ جریان مستقیم تغذیه می شود و به جای برش ها مانند موتورهای DC معمولی به صورت الکترونیکی تغییر می کند.موتورهای BLDC امروزه محبوب تر از موتورهای DC معمولی هستند، اما توسعه این نوع موتورها تنها از دهه 1960 زمانی که الکترونیک نیمه هادی توسعه یافت، ممکن شده است.

هر دو نوع موتور شامل یک استاتور با آهنرباهای دائمی یا کویل های الکترومغناطیسی در خارج و یک روتور با پیچ و خم کویل است که می تواند توسط جریان مستقیم در داخل تغذیه شود.وقتی موتور با جریان ثابت کار می کند، یک میدان مغناطیسی در استاتور ایجاد می شود، یا آهنرباها را در روتور جذب می کند یا دفع می کند. این باعث می شود روتور شروع به چرخش کند.

مشخصات الکتریکی

چرخش: CCW از انتهای پیشرو مشاهده می کند

مدل تولید	واحد	57BLF04A-001
ولتاژ اسمی	VDC	36
مقاومت	OHMS	0.4
سرعت نامی	Rpm	3000± 200
چرخش نامی	N.m	0.8
سرعت بدون بار	Rpm	3800
جریان بدون بار	آمپر	1
ثابت تورک	N.m/A	0.09
ثابت EMF عقب	V/kRPM	9.47
کلاس عایق بندی		ب

نمودار سیم کشی

جدول اتصال الکتریکی
+5V	قرمز	UL 1007 26 AWG
سالن A	زرد
سالن ب	سبز
سالن C	آبی
GND	سیاه
فاز A	زرد	UL 1050 20 AGW
فاز ب	سبز
فاز C	آبی

ابعاد مکانیکی

طیف محصولات

نام محصول	قطر بیرونی	محدوده ولتاژ	محدوده قدرت	محدوده قدرت	چرخش نامی
	موتور جدا کن	۴۰ میلی متر تا ۱۳۰ میلی متر	24 ولت، 36 ولت، 48 ولت، 310 ولت	100 W-3000 W	0.12 ن.م-20 ن.م
	نام محصول	قطر بیرونی	تورم مجاز نامی	چرخش لحظه ای	کارایی
	گیربکس سیاره ای& موتور گیربکس	۲۲ میلی متر تا ۶۳ میلی متر	0.1 Nm-20 Nm	0.3 N.m-60 N.m	65٪، 72٪، 81٪
	نام محصول	قطر بیرونی	محدوده سرعت	محدوده قدرت	چرخش نامی
	موتور بدون برس DC	۲۸ میلی متر تا ۱۱۰ میلی متر	300 دور در دقیقه-10000 دور در دقیقه	8 W-2000 w	0.02 ن.م.-6.5 ن.م.
	نام محصول	قطر بیرونی	زاویه گام	تورک نگهدارنده	محدوده نفوذ
	موتور مرحله ای	۲۸ میلی متر تا ۱۱۰ میلی متر	0.9، 1.2، 1.8	1kg.cm-33kg.cm	1 ماه تا 42 ماه

بازرسی نهایی موتور بدون برس

Nema 23 Brushless Dc Motor 57mm 36 V Stabil Performance 57BLF 5

اندازه گیری طول موتور اندازه گیری طول میله اندازه گیری دایره اولر

Nema 23 Brushless Dc Motor 57mm 36 V Stabil Performance 57BLF 6

اندازه گيري سوراخ پیچ اندازه گيري طول سيم اندازه گيري طول PVC

فاصله

Nema 23 Brushless Dc Motor 57mm 36 V Stabil Performance 57BLF 7

مقاومت گوش دادن رو امتحان کن سرعت رو امتحان کن

گواهینامه

گزارش ROHS موتور مرحله ای
تاریخ: 9 ژوئن 2021

گزارش ROHS BLDC Motor
تاریخ: 9 ژوئن 2021

گواهینامه CE

IATF 16949: 2016
تا ۲ ژوئن ۲۰۲۴ معتبر

استاندارد ISO 9001:2015
تا ۲ ژوئن ۲۰۲۴ معتبر

چرا ما را انتخاب کنید؟
ما به شما پیشنهاد می کنیم:
پشتیبانی مهندسی
تیم حرفه ای ما می تواند به شما در پیدا کردن موتور مناسب و مناسب برای شما کمک کند. مهندسان ما تجربه غنی از محصولات کنترل حرکت در صنایع مختلف، مانند: روبات ها، ماشین آلات بسته بندی،ماشین آلات نساجی، ابزار پزشکی، ماشین آلات چاپی، تجهیزات لجستیک هوشمند و غیره.

پیدا کنید
سفارشی سازی
بهینه سازی

تیم ما می تواند به شما در پیدا کردن مناسب ترین موتور برای برنامه کاربردی از انتخاب گسترده ما از موتور کمک کند
ما می توانیم طراحی و سفارشی عملکرد و بیرونی برای استفاده خاص خود را یا مونتاژ
برای پروژه های OEM، ما بیش از 15 سال تجربه از حل مشکلات مختلف در کاربردهای مختلف داریم. ما محصول خود را با مشتری خود بهبود می بخشیم.

حمایت از تولید
صرف نظر از حجم سفارش، ما همان خدمات را ارائه می دهیم. تیم مهندسی ما قادر به ارائه نمونه های اولیه سریع و دقیق بر اساس نیازهای سفارشی شما است.

نمونه های اولیه
دسته استاندارد
دسته حجم بالا

1 تا 10 عدد
500 تا 5000 عدد
بیش از 5000 عدد

تولید در مقیاس بزرگ
کارخانه ما در سال 1999 تاسیس شد و منطقه کارگاه بیش از 15،000m2 است. ما خط تولید خود را و مرکز ماشینکاری CNC، از جمله دقیق CNC نام تجاری آسیاب جهانی (سوئد) ،نام تجاری CNC (آلمان), DMG چرخ و فریز, چرخ DMG, ابزار اندازه گیری Mahr, ماشین آسیاب بالینی دقیق چینی, ماشین چرخ CNC, ماشین پیچ چند سر اتوماتیک,خط مونتاژ اتوماتیک و غیره
