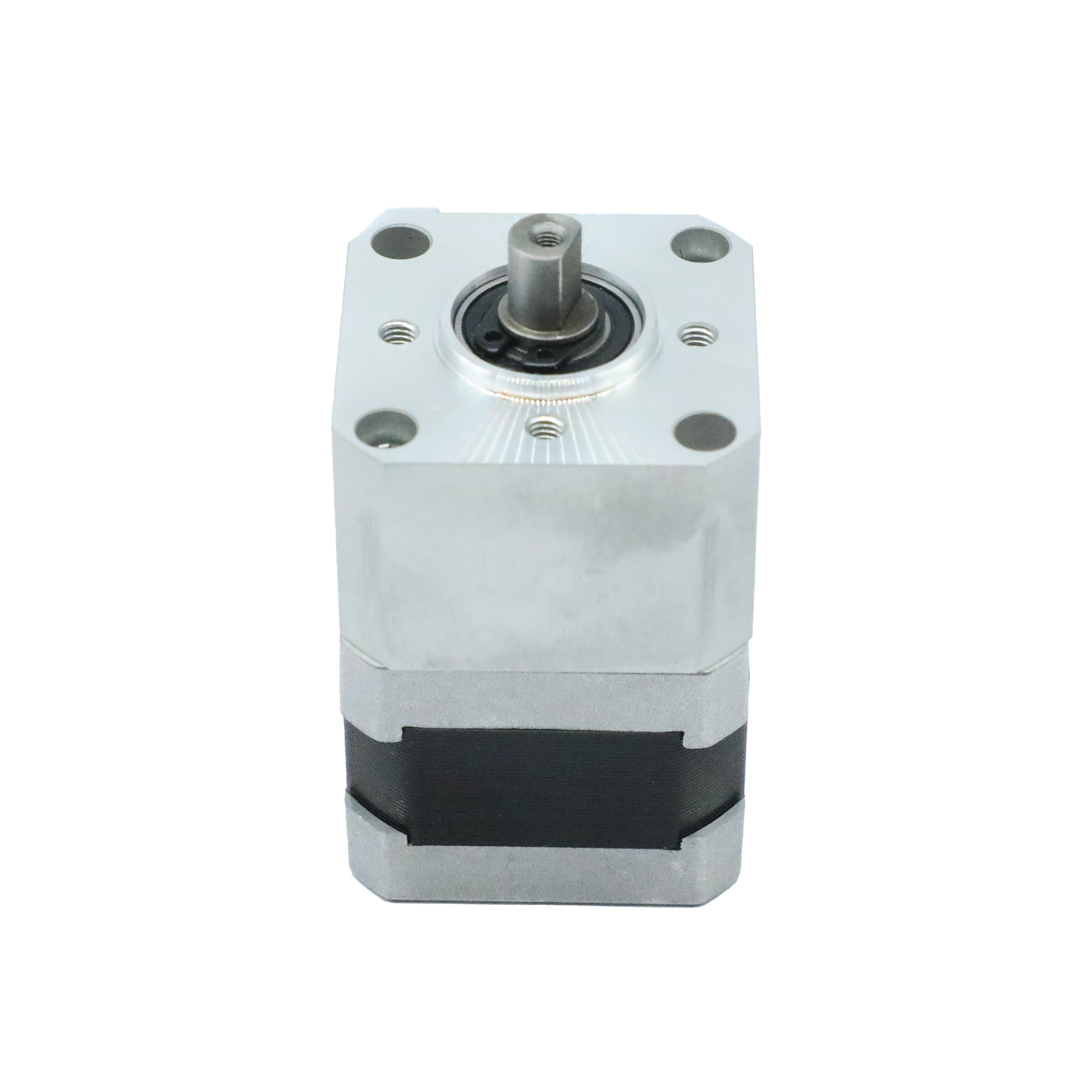

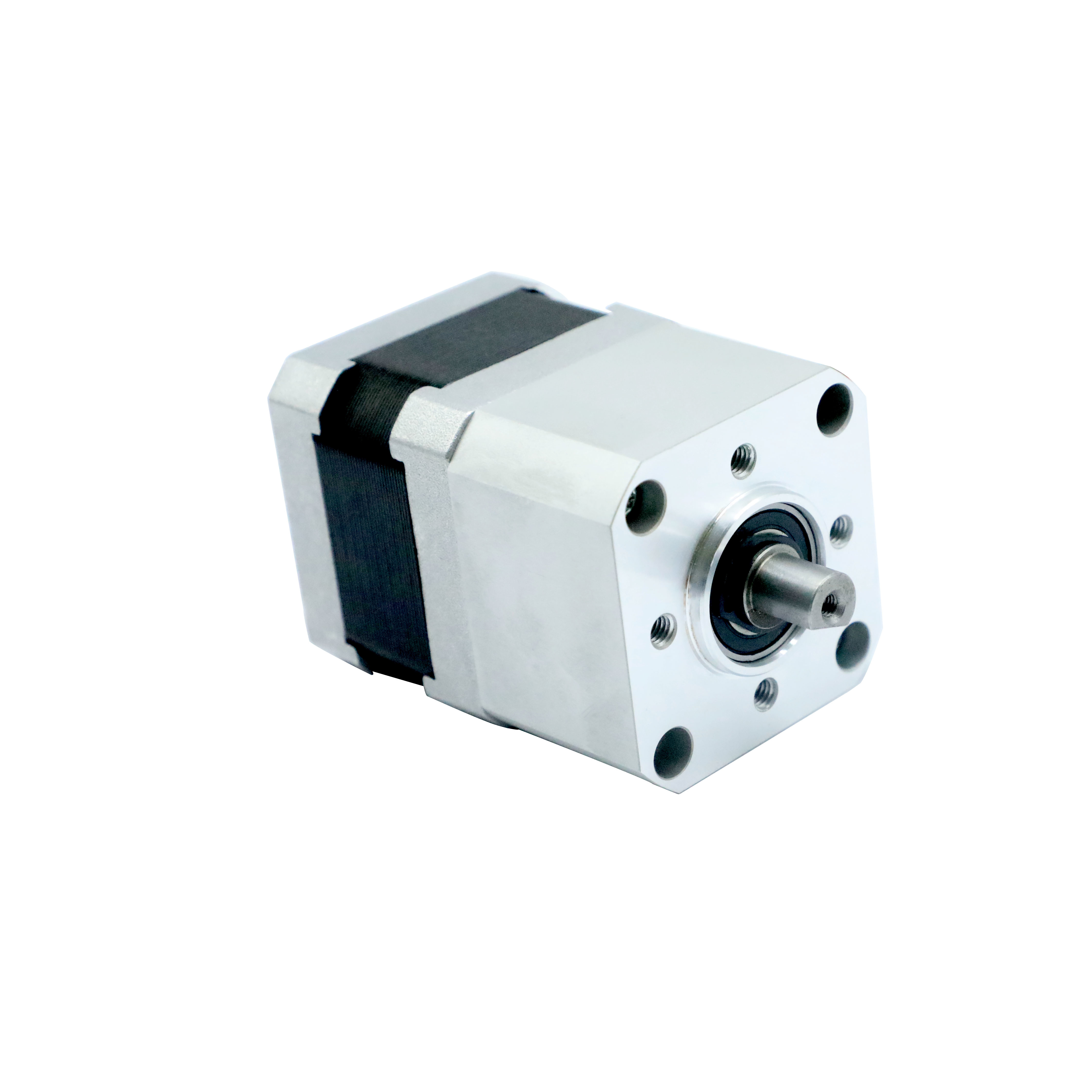

NEMA 17 TB42 گیربکس کاهش دهنده سیاره ای کارآمد با کمتر از 5 آرکمین

دانلود ورق اطلاعات:TB گیربکس های دقیق.pdf

توضیحات محصول:

جعبه چرخ دنده ی کاهش دهنده ی سیاره ای ما طراحی شده تا حداکثر کارایی و قابلیت اطمینان را با سر و صدای کم و ارتعاش کم ارائه دهد.خودرو، کشتار و کشاورزی. جعبه گیربکس مجهز به گیربکس های با دقت بالا است و قادر به ارائه یک واکنش منفی کمتر از 5 arcmin است.و سطح ارتعاش کمتر از 5mm/sجعبه گیربکس می تواند با خنک کردن هوا یا خنک کردن روغن بسته به کاربرد خاص خنک شود.

جعبه دنده ی کاهش دهنده ی سیاره ای ما برای ارائه ی عملکرد بالا و دوام طراحی شده است.از مواد با کیفیت بالا ساخته شده است و آزمایشات دقیق کنترل کیفیت را انجام می دهد تا اطمینان حاصل شود که عملکرد قابل اعتماد و مداومجعبه گیربکس برای طیف گسترده ای از برنامه ها مناسب است و نصب و نگهداری آن آسان است. این یک انتخاب ایده آل برای کسانی است که به دنبال یک جعبه گیربکس قابل اعتماد و با دقت بالا هستند.



ویژگی ها:

• نام محصول:گیربکس کاهش دهنده سیاره ای
• کارایی:تا 97 درصد
• سطح سر و صداکمتر از 65دبی
• درجه حرارت:-10°C تا +90°C
• تورک خروجی:تا 588N.m
• طول عمر:15000 ((S1) ، 30000 ((S5)



پارامترهای فنی:

مشخصات
SPEC			مرحله		نسبت	TB042		TB060		TB090		TB115		TB142
						TE050		TE070		TE090		TE120		TE150
چرخش خروجی نامی. T2n ((N-M)			1		3	18		42		117		187		351
					4	16		45		126		261		516
					5	16		48		141		311		588
					7 ((8) *	15		45		117		277		539
					10	12		36		114		242		505
			2		15	18		42		117		187		351
					20	16		45		126		261		516
					25	16		48		141		311		588
					30	18		42		117		187		351
					35	16		48		141		311		588
					40	16		45		126		261		516
					50	16		48		141		311		588
					70	15		45		117		277		539
					100	12		36		114		242		505
چرخش توقف اضطراری T2not (N-M)			1,2		۳ تا ۱۰۰	3 برابرچرخش خروجی نامی
سرعت ورودی n	rpm		1,2		۳ تا ۱۰۰	3,000		3,000		3,000		2,000		2,000
حداکثر سرعت ورودی n	rpm		1,2		۳ تا ۱۰۰	5,000		5,000		5,000		4,000		3,000
مدت عمر **	hr		1,2		۳ تا ۱۰۰	15000 ((S1) ، 30000 ((S5)
دمای کار	°C		1,2		۳ تا ۱۰۰	-10°C تا +90°C
حفاظت			1,2		۳ تا ۱۰۰	IP65
روغن			1,2		۳ تا ۱۰۰	روغن مصنوعی
موقعیت نصب			1,2		۳ تا ۱۰۰	هر جهت
سر و صدا	dB ((2)		1,2		۳ تا ۱۰۰	60 پوند		60 پوند		₹63		₹63		65 پوند
اثربخشی	%		1		3 تا 10	۹۷ درصد
			2		15 تا 100	95 درصد



نقشه مکانیکی:







کاربردها:

گیربکس کاهش دهنده سیاره ای TB42 هتی یک گیربکس با دقت بالا و با دوام است که برای پاسخگویی به نیازهای طیف گسترده ای از برنامه ها طراحی شده است.TB42 دارای ساخت مواد فولادی قوی است و برای سرعت ورودی 3000-5000rpm مناسب است. این ویژگی های یک واکنش چشمگیر کمتر از 5 arcmin که اجازه می دهد تا کنترل دقیق و حرکت.TB42 در محدوده نسبت از 3 تا 100 در دسترس است و می تواند با استفاده از خنک کننده هوا یا روغن خنک شود. این با گواهینامه CE و ISO و حداقل مقدار سفارش 50 است. TB42 یک انتخاب ایده آل برای برنامه های کاربردی مختلف، از جمله اتوماسیون صنعتی، رباتیک، فناوری پزشکی،هوافضا، و بیشتر



سفارشی سازی:

گیربکس کاهش دهنده سیاره ای
نام تجاری:هیتای
شماره مدل:TB42
محل تولید:چانگژوه
گواهینامه:CE ISO
حداقل مقدار سفارش:50
نسبت:3-100
سرعت ورودی:۳۰۰۰ تا ۵۰۰۰ چرخش در دقیقه
تورک خروجی:تا 588N.m
روش خنک کننده:خنک کننده هوا، خنک کننده روغن
ماده:فولاد
نکات مهم:گیربکس کاهش دهنده سیاره ای ما یک راه حل قابل اعتماد و قدرتمند برای کاربردهای صنعتی است. این ویژگی نسبت 3-100، سرعت ورودی تا 5000RPM و گشتاور خروجی تا 588N.m را دارد.از فولاد ساخته شده است و با روش خنک کننده هوا و خنک کننده روغن در دسترس استاین محصول گواهینامه CE و ISO را دارد و حداقل مقدار سفارش 50 عدد است.

پشتیبانی و خدمات:

1. 24/7 پشتیبانی فنی آنلاین

2مشاوره تخصصی در مورد انتخاب و استفاده از محصول

3. رفع مشکل و نگهداری در محل

4خدمات کامل تعمیر و تعمیر

5آموزش و آموزش فنی

6طراحی و توسعه سفارشی OEM



سفارشی سازی:

چه اجزای موتور می توانند سفارشی شوند؟

قطعات سفارشی اضافی عبارتند از: میله های سفارشی، میله های استاندارد، میله های کلیدی، میله های D-cut، میله های رشته ای و غیره.



1 آبهای سفارشی

2 فلنج های سفارشی، از جمله شکل فلنج و سوراخ های نصب فلنج

3 عملکرد سفارشی

4 رتبه بندی IP سفارشی

5 کلاس عایق بندی سفارشی

6 کابل های سفارشی

7 کانکتورهای سفارشی

8 کدگرهای سفارشی

9 محرک های یکپارچه و ترمز های سفارشی
