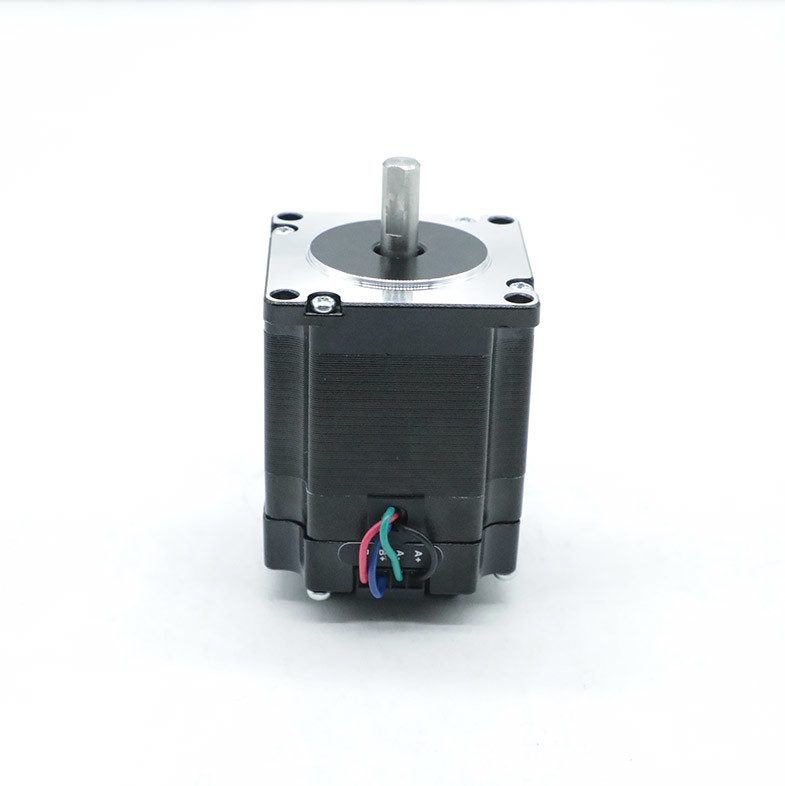

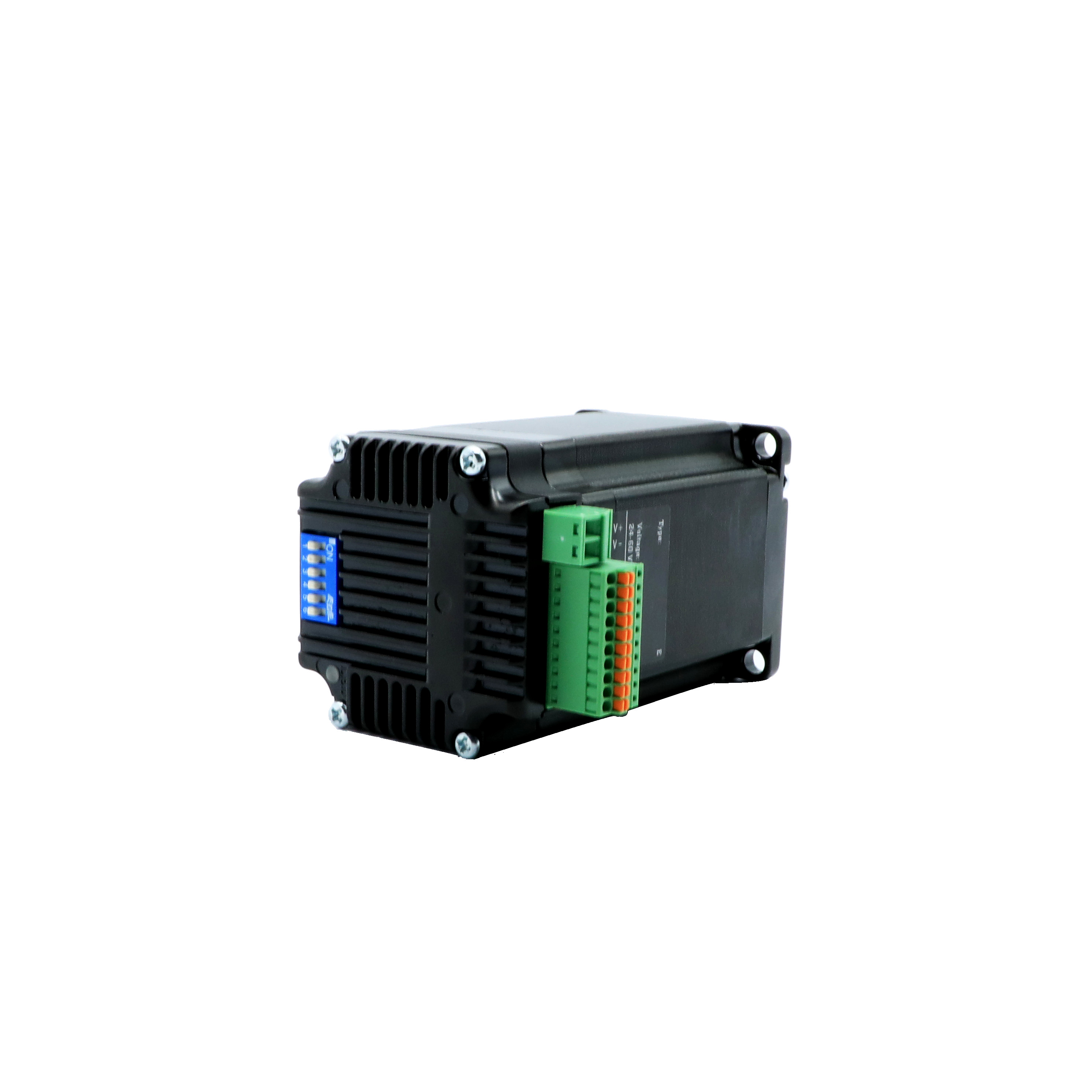

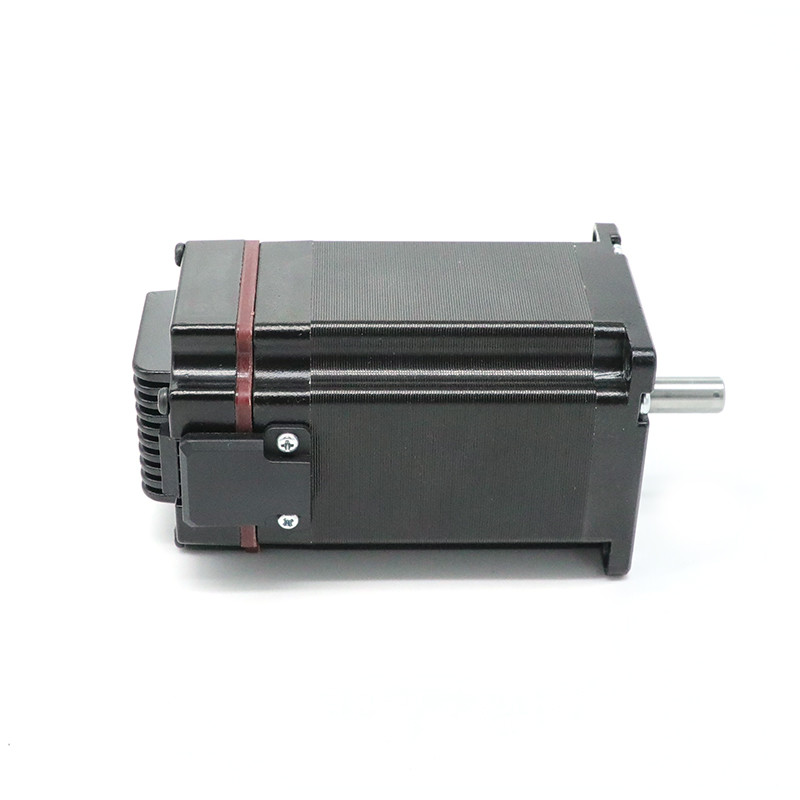

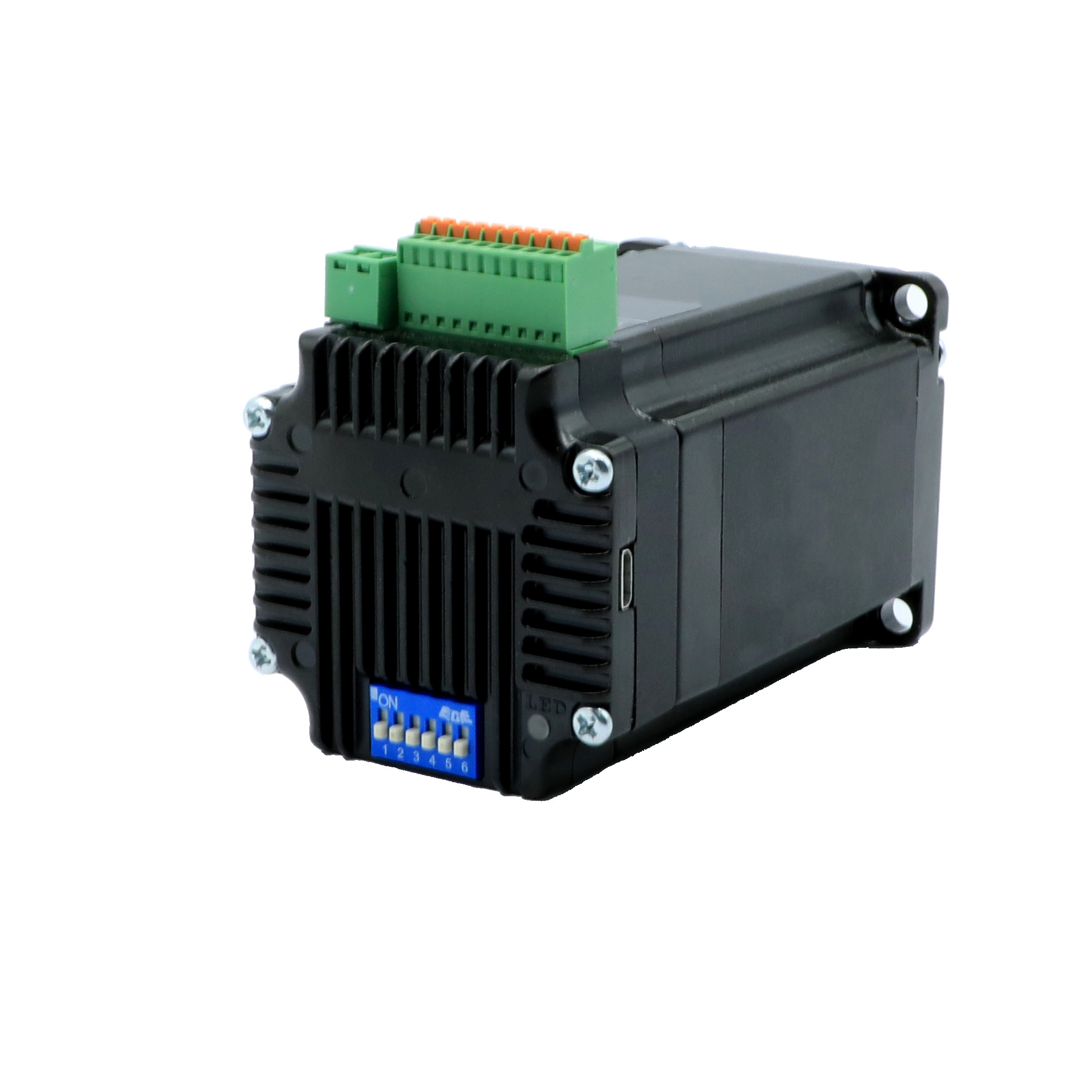

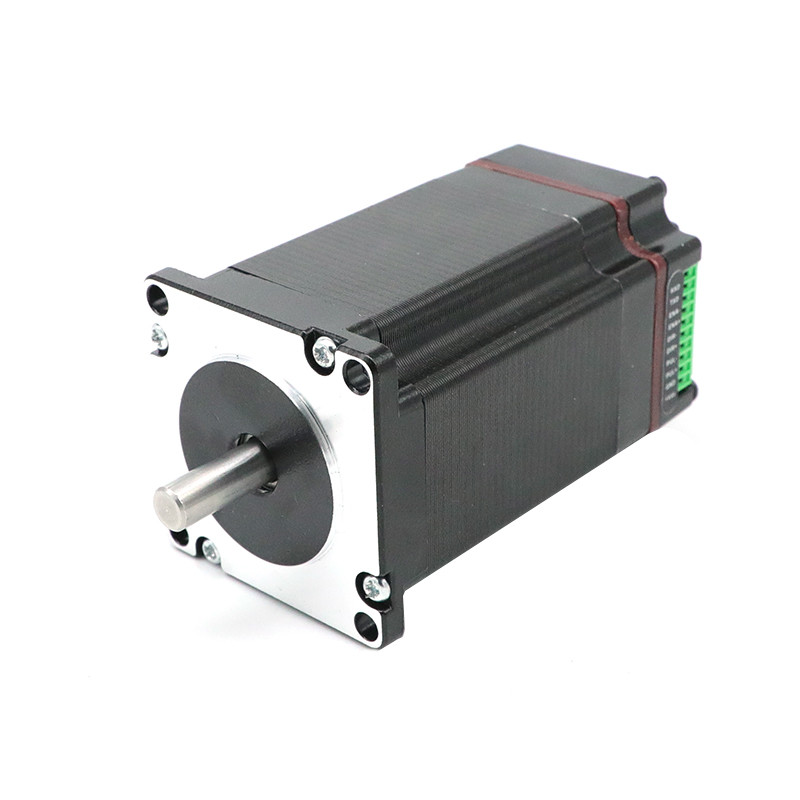

NEMA23 پالس 3NM مرحله کدگذاری درایو یکپارچه 57mm برای تجهیزات مکانیکی
| Place of Origin | China |
|---|---|
| نام تجاری | HeTai |
| گواهی | CE ISO |
| شماره مدل | IG 57 |
| Minimum Order Quantity | 50 |
| قیمت | USD |
| Packaging Details | Carton with Inner Foam Box, Pallet |
| زمان تحویل | 20 روز |
| Payment Terms | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| جریان | 0.5A/فاز | StepAngle (°/Stap) | 1.8 درجه / گام |
|---|---|---|---|
| تورک نگهدارنده | 2.0 (نیوتن متر) | مقاومت | 0.4Ω/فاز |
| اندوکتانس | 1.7mH/cm | ولتاژ نامی | 2.0 ولت |
| l کاملا بسته | 1000 خط | سطح حفاظت | ب |
| برجسته کردن | درایو رمزگذاری 3NM پالس,درایو کدگر 57 میلی متری,درایو رمزگذاری مرحله تجهیزات مکانیکی,57mm step encoder drive,Mechanical Equipment step encoder drive |
||
توضیحات محصول
ویژگی های محصول
ممنون که محصول موتور یکپارچه IC57E ما را انتخاب کردید. موتور یکپارچه سری IC57E ترکیبی کامل از محرک و موتور مرحله ای است.
این به طور کامل یکپارچه موتور مرحله ای، کدگذاری و تکنولوژی درایو، که نه تنها فضای نصب را صرفه جویی می کند، بلکه پیچیدگی سیم کشی را کاهش می دهد.
ساده است، هزینه های طراحی و هزینه های تولید را صرفه جویی می کند و اولین انتخاب شما در هنگام استفاده از راه حل های سیستم مرحله ای است.
این دستگاه دارای ویژگی های عالی ادغام کنترل و درایو است. می تواند توسط پالس خارجی و کنترل قابل برنامه ریزی داخلی کنترل شود.
ویژگی های محصول
※ محدوده ولتاژ کاری:۲۴-۶۰ ولت
※ جریان خروجی درایو:0.5 تا 6.5A
※ حالت کنترل
حالت موقعیت: کنترل جهت نبض، کنترل نبض دوگانه، کنترل فرمان کامپیوتر میزبان.
حالت سرعت: حالت کنترل سرعت I/O، کنترل فرمان کامپیوتر میزبان.
※ روش ارتباط:TTL
※ محدوده گشتاور خروجی:0.8 ~ 3.0N.M
※ بازخورد کدگر 1000 خط
※ 3 ورودی دیجیتال، سطح بالا می تواند به طور مستقیم سطح 3.3 ~ 24V DC دریافت، حداکثر فرکانس 300KHZ
1 مجموعه از خروجی های دیجیتال مستقل، خروجی های OC کلکتور، حداکثر ولتاژ مقاومت 30V، حداکثر جریان خروجی یا خروجی 50mA
※ نرم افزار Step-Config می تواند برای نظارت در زمان واقعی، برنامه نویسی داخلی و غیره استفاده شود.
جعبه عملکرد محصول
پارامترهای درایو و انتخاب محصول
| مدل | ولتاژ ((VDC) | جریان | ورودی | تولید | روش ارتباط | |||||
| IG57E12 | 24 تا 60 | 4A | پیش فرض کارخانه 3 راه ميتونه مستقيم باشه دریافت 3.3-24 ولت |
پیش فرض کارخانه 1 جاده، حداکثر مقاومت فشار 30 ولت، حداکثر ورودی جریان حوض یا منبع 50mA |
TTL | |||||
| IG57E20 | 5A | |||||||||
| مدل | طول | طول میله | قطر میله | جریان فاز | مقاومت فاز | حثیت فاز | چرخش ثابت | لحظه ی بی وقفه | وزن | |||||
| mm | mm | mm | A | ق | mH | N.m | g.cm2 | g | ||||||
| IG57E12 | 76 | 21 | 8 | 4 | 0.5 | 1.8 | 1.2 | 280 | 380 | |||||
| IG57E20 | 96 | 21 | 8 | 5 | 0.4 | 2 | 2 | 480 | 110 | |||||
کاربردها:
موتورهای مرحله ای به طور گسترده ای در زمینه های مختلف مورد استفاده قرار می گیرند، از جمله:
کنترل پمپ های تزریق دارو، ابزار جراحی دقیق و سیستم های موقعیت در دستگاه های تصویربرداری.
2.ابزار دقیق:به طور گسترده ای در تجهیزات آزمایشگاهی، دستگاه های نوری و اندازه گیری استفاده می شود.آنها به طور گسترده ای در دستگاه های پزشکی برای ابزار دقیق برای دستیابی به کنترل دقیق حرکت و موقعیت استفاده می شود.
3.الکترونیک مصرفی:موتورهای مرحله ای در دوربین های تمرکز خودکار، چاپگرهای سه بعدی، تنظیم کننده های الکترونیکی دقیق و روبات های خانگی کوچک در میان سایر محصولات الکترونیکی مصرفی استفاده می شوند.
4.خودرو و هوافضا:آنها برای کنترل دریچه های موتور در اتومبیل ها، سیستم های کنترل دقیق در قطعات هوافضا و سرو در هواپیماها و هواپیماهای بدون سرنشین استفاده می شوند.
این ها فقط چند مثال از کاربردهای موتور مرحله ای است. دقت بالا، قابلیت اطمینان و انعطاف پذیری آنها را به بخشی ضروری از بسیاری از صنایع تبدیل می کند.کاربردها و عملکردهای بیشتری در انتظار اکتشاف است!
سفارشی سازی:
هنگامی که صحبت از سفارشی سازی محصولات موتور می شود، ممکن است مشتریان نیاز به برآورده کردن الزامات خاص برنامه یا محدودیت های فضایی داشته باشند. در اینجا برخی از گزینه های سفارشی سازی وجود دارد:
تخصیص سیم:
مشتریان ممکن است نیاز به سیم هایی با طول یا نوع خاصی داشته باشند که متناسب با سناریوهای نصب خاص یا طرح های الکتریکی آنها باشد. سیم های سفارشی می توانند اتصال و قابلیت اطمینان بهتر را تضمین کنند.
سفارشی سازی فلنج:
فلنج ها قطعات حیاتی هستند که موتورها را به سیستم های مکانیکی خارجی متصل می کنند. با توجه به نیازهای مشتری، فلنج ها می توانند متناسب با ابعاد نصب خاص،طرح سوراخ بولت، یا الزامات خاص مواد.
سفارشی سازی گره:
مشتریان ممکن است به میله های سفارشی برای انطباق با الزامات اتصال خاص یا متناسب با سایر قطعات مکانیکی نیاز داشته باشند.
سفارشی سازی پیچ:
پیچ ها قطعات مهمی در برخی از سیستم های موتور هستند، مانند موتورهای مرحله ای یا محرک های خطی. مشتریان ممکن است نیاز به پیچ های سفارشی داشته باشند تا با پیچ خاص، قطر، مواد،یا الزامات مقاومت در برابر خوردگی.
سفارشی سازی رمزگذاری:
اینکدرها برای اندازه گیری موقعیت و سرعت چرخش موتور استفاده می شوند. اینکدرهای سفارشی می توانند به رزولوشن خاص، نوع رابط، مواد خانه یا الزامات محیطی پاسخ دهند.
تنظیمات ترمز:
ترمز ها برای متوقف کردن یا نگه داشتن موتورها در موقعیت های خاص استفاده می شوند. ترمز های سفارشی می توانند نیروی ترمز خاص، زمان آزاد شدن، روش های نصب،و سایر قابلیت ها با توجه به نیازهای مشتری.
سفارشی سازی گیربکس:
جعبه های دنده برای تنظیم سرعت و گشتاور موتورها استفاده می شود. سفارشی سازی انواع مختلف جعبه های دنده می تواند نسبت سرعت خاص، پیکربندی گودال خروجی، ظرفیت بار،یا الزامات سر و صدا.
سایر نیازهای سفارشی سازی:
مشتریان همچنین ممکن است گزینه های سفارشی سازی دیگری مانند طرح های خاص خانه، رتبه بندی حفاظت، برچسب گذاری سفارشی یا الزامات بسته بندی را نیز نیاز داشته باشند.این گزینه های سفارشی سازی می تواند به مشتریان کمک کند تا محصولات موتور را که نیازهای کاربردی خاص خود را برآورده می کنند و عملکرد و قابلیت اطمینان آنها را در محیط های خاص تضمین می کنند، به دست آورند..
